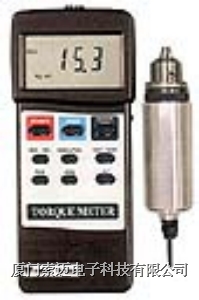

TN-2880 扭力計/TN-2880 扭力計 TN-2880 扭力計/TN-2880 扭力計 TN-2880 扭力計/TN-2880 扭力計


TN-2880 扭力計的詳細介紹
1．特性
* 專業的扭力計，滿量程15Kgf-cm的扭力探頭
* 三種可選單位：Kgf-cm，LBf-英寸和Newton-cm
* 數據保持按鍵，鎖定讀值
* 峰值測量功能鎖定峰值
* 可選高/低解析度
* 按鍵選擇快/慢取樣時間
* 記憶保持最大/最小讀值
* RS232電腦界面
* 超大LCD顯示，容易讀取
* 高性能微電腦電路
* 分離扭力傳感器，易操作
* 自動關機功能，延長電池壽命
* 低電提示
* 多功能/便于攜帶
* 完全按照嚴酷使用環境設計　

　
2． 規格
2-1一般規格
顯示 61mm×34mm超大LCD顯示
15mm（0.6''）數字大小
測量 扭力值，峰值保持，數值保持，最大/最小值
單位 Kgf-cm，LBf-inch，Newton-cm
最大量程 15 Kgf-cm13.02 LBf-inch
147.1N-cm *N=牛頓
精度 ±（1.5%+5d）
解析度 高解析度0.01 Kgf-cm0.01 LBf-inch
0.1N-cm *N=牛頓
低解析度0. 1 Kgf-cm0. 1 LBf-inch
1N-cm *N=牛頓
探頭 專用扭力探頭
電路 專用微電腦電路
數值保持 鎖定讀值
峰值保持 保持峰值
記憶 最大/最小值
過載能力 最大 22.5 Kgf-cm最大 19.53 LBf-inch
最大 220.1N-cm
關機 自動關機或者按鍵手動關機
取樣時間 快/慢選擇快：約0.125秒
慢：約0.334秒
輸出 RS232串口輸出
操作溫度 0℃~50℃（32℉~122℉）
操作濕度 80%RH以下
電源 堿性高能DC9V電池，006P，MN1604(PP3)
耗電量 約DC12mA
重量 主表 225克（0.50英鎊）
探頭 665克（1.46英鎊）
尺寸 主表180×72×32mm
(7.1×2.8×1.3英寸)
扭力探頭：
圓形直徑48mm×160mm
附件 *說明書………………1*15Kg扭力探頭………1*緊固匙………………1
*攜帶箱………………1
可選附件 *軟件（Windows版數據采集和記錄）
………………………………SW-U101-WIN
*RS232線
………………………………UPCB-01


2-2顯示單位/最大量程/解析度
顯示單位
最大量程 高解析度
Kg cm
15Kgf-cm 0.01Kgf-cm
LB inch
13.02LBf-inch 0.01LBf-inch
N cm
147.1N-cm 0.1N-cm


顯示單位
最大量程 低解析度
Kg cm
15.0Kgf-cm 0.1Kgf-cm
LB inch
13.0LBf-inch 0.1LBf-inch
N cm
147N-cm 1N-cm

*N=牛頓

3．面板功能

4．測量方法
1） 把探頭線插頭（圖1，3-14）插入主表的探頭插口（圖1，3-12）
2） 按電源按鍵（圖1，3-2），打開扭力計
3） 按探頭類型按鍵（圖1，3-8），選擇扭力計的傳感器類型與外部探頭一致按探頭類型按鍵，LCD將顯示“15Kg cm”
4） 單位按鍵按單位按鍵（圖1，3-5），選擇單位：Kgf-cm、LBf-inch或N-cm
5） 解析度按鍵按解析度按鍵（圖1，3-7），選擇高/低解析度

選擇高解析度
顯示單位 解析度
Kg cm 0.01Kgf-cm
LB inch 0.01LBf-inch
N cm 0.1N-cm

*N=牛頓

選擇低解析度
顯示單位 解析度
Kg cm 0.1Kgf-cm
LB inch 0.1LBf-inch
N cm 1N-cm

*N=牛頓
6）快/慢按鍵快/慢按鍵（圖1，3-10）用于選擇快/慢取樣時間
*快取樣時間，LCD將顯示“F”
*慢取樣時間，LCD將顯示“S”
7) 如圖2、圖3所示：把鉆頭（圖1，3-17）與被測裝置相連，用緊固匙（圖1，3-18）鎖定齒輪（圖1，3-16）
8）歸零按鍵在測量之前，如果扭力計顯示不為0，可以通過按歸零按鍵（圖1，3-9），使LCD顯示為0
9）只要有扭力，LCD將顯示測量到的扭力值
10）峰值保持在測量過程中，按峰值保持按鍵（圖1，3-6），LCD將顯示“PEAK”符號，同時顯示將保持為峰值
注：在峰值保持功能下，取樣時間將變?yōu)椤翱烊�樣”同時在LCD上顯示“F”
11）數據保持在測量過程中，按數據保持按鍵（圖1，3-3），將鎖定測量數據，同時LCD將顯示“HOLD”符號，再次按下數據保持按鍵取消數據保持功能
12）數據記錄（最大/最小讀值）
* 數據記錄功能顯示最大/最小讀值。按最大/最小按鍵（圖1，3-4）一次，啟動數據記錄功能，LCD上顯示“REC”符號
* 在“REC”符號顯示的時候
（a）按最大/最小按鍵（圖1，3-4）一次，“Max”符號與最大值一起顯示在LCD上
（b）再次按下最大/最小按鍵，“Min”符號將與最小值一起顯示在LCD上
（c）持續按下最大/最小按鍵2秒鐘以上，退出記憶記錄功能，顯示將恢復為現在讀值
13）按如下步驟快速測量（略）
5．取消自動關機
本機有自動關機功能。在無任何操作約10分鐘后，將自動關機；要取消自動關機功能，請在測試過程中按下最大/最小按鍵（圖1，3-4），選擇記憶記錄功能
6．RS232電腦串口界面
本表通過3.5mm的RS232端口輸出；接口的輸出是16位數據流，能夠用于用戶的特殊應用
7. 更換電池
1）當LCD上顯示“”時，就必須更換電池，但是顯示低電后還可以繼續使用幾個小時
2）打開電池蓋（圖1，3-11），取下舊電池
3）裝上一個9V電池（高能電池），蓋上電池蓋
8．可選附件
RS-232線
型號：UPCB-01 RS-232線，連接扭力計與電腦
應用程序（Windows版）
SW-U101-WIN 硬件安裝完成后扭力計+RS-232線+電腦+軟件
整個系統可用作數據采集器，數據記錄器……記錄下來的數據可保存為EXCELL,ACCESS,LOTUS-123……
