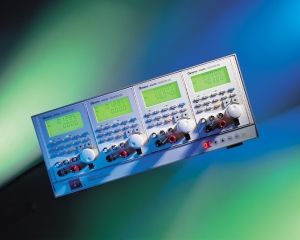

Model 6300 series 可編程直流電子負載 60W, 100W ,250W, 300W　模組化設計，即插即用 對于大電流及高功率的應用，可并聯多組電子負載模塊至2400W 主/從介面的設計，可同步執行多組電子負載模塊拉載的應用 RS-232及GPIB(選購) 標準介面 定電流(CC)，定電壓(CV)，定電阻(CR)及定功率(CP)操作模式 最小設定解析度可達150uA 低輸入阻抗，在低電壓時，具大電流拉載能力 高速動態負載模擬達20KHz 即時動態負載模擬及輸出端量測 l00組測試參數儲存能力 多段式15 bits高精密電壓、電流量測線路 搖控測試功能 具有雜訊量測功能 短路測試及短路電流量測　6300系列可編程電子負載，采即插即用之插槽式設計，一對四的主機內，使用者可依不同測試需求決選不同規格范圍之負載模組，其跨主機之主/從界面設計，更可同步對有8組輸出端之電源供應器或DC/DC，AC/DC轉換器進行動態的、定電流、定電阻、定電壓、定功率，及短路模擬拉載測試，并就其負載調整率及電流源狀態進行精密的量測，并依設定值自行判定其GO/NO GO狀態，對工程師在設計開發上、生產線測試及品保的產品檢測提供快速的檢測設備。本系列產品提供四種負載模塊因應不同的測試選擇，其功率范圍從60W至300W，寬廣的電壓設定從0.5mV至256V，電流設定從150μA至60A，電壓量測范圍從0.5mV到250V。每一種負載模塊皆采電流閉路迥圈設計，及串接全部MOSFET元件提供高可靠度的負載控制、模擬如定電流、定電阻。定電壓及定功率負載模式，除可測試電壓及電流源之外，亦可進行AC/DC電源供應器的負載調整率、限流特性測試及電池的端電壓、電池充電器進行充/放電測試，其中定電組的模擬測試對于電源供應器的啟動及限流特性亦提供相對的應用。 而可編程動態負載，其2.5A/uS快速轉換率及20KHz動態周期的設定范圍，亦可用于模擬現代快速電子元件的暫態反應及電源供應器的整體迥路之反應。本系列產品亦提供全球唯一之雜訊量測機能，頻寬高達20MHz，可進行電源供應器輸出端之雜訊監測，另有短路測試功能，以模擬測試被測物之保護線路，綜合上述，本系列產品成為電源供應器測試的最佳整體解決力案。直流電子負載是一種基本的，同時也是非常重要的儀器設備，它協助工程師去模擬待測物輸出端各種正常或異常的負載狀態，各負載模塊的模擬功能提供研發、品管及自動測試系統上的應用，定電流及短路模擬的工作模式更適切于檢驗、生產線及熱機壽命的試驗上。　　型號　6301 單一負載模塊外框　 6304 四個負載模塊外框　 63006 電子負載模塊6A/60V/60W　 63010 電子負載模塊20A/60V/100W　 63025 電子負載模塊10A/250V/250W　 63030 電子負載模塊60A/60V/300W　 A600011 測試治具盒 (6 channels)　 A600013 A600011/A600012 測試治具轉接板 (PC standard)　 A600014 A600011/A6000 測試治具轉接板 (Terminal block)　 A630001 單一模塊噪音測量卡(20MHz)　 A630002 6304/6314/6334/6340系列用GPIB 控制介面卡　 A630003 RC-63 遠端遙控器　 A630006 6304 電子負載外框之專用19"機框耳架　　　　　 [詳細資料]
