“等電位”避雷器   型號: 20D

安裝說明:

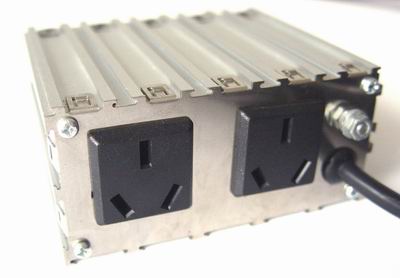

如圖所示:設備的電源插頭插到避雷器的內接電源輸出插座上, 避雷器的外接電源插頭插到市電供電的電源插座上。地線連接在避雷器外殼上。

 產品簡介

    在閃電打雷的時候，遭受雷擊的地方其附近的金屬物體都會不同程度地感應產生瞬間高壓和電流，尤其是高空架起的導線更容易產生感應雷擊，而且這種感應電壓和電流還會沿著這些導線向周圍傳導進入電器設備，影響或損壞這些設備，嚴重的甚至危害人身安全。

    傳統的避雷方法都存在許多缺點，比如間隙放電法不穩定，殘壓高；斷開法反應慢且嚴重影響設備的正常使用；接地法施工困難，成本高，易腐蝕等。中山陽光公司“雷速保”避雷器是以“等電位”方式處理電位差的方法進行避雷，具有效果明顯，成本低，避雷不依賴地線，安裝簡易，使用方便、安全可靠，不需維護等多方面優點。

基本工作原理

    等電位避雷器串聯在需要保護設備的各種外接引線上，避雷器與設備之間的連線為內部連線，避雷器與外部的連線為外部連線。當外部連線因雷擊而感應并產生高壓脈沖電壓和電流時，避雷器就會在極短的時間里啟動等電位處理控制的電路元件，對這些外部連線進行等電位技術處理，經處理后，避雷器的輸出端（內部接線端）的各條連線之間的電壓差就會同時達到安全保護的范圍內，這樣與設備連接的各條引線之間就不存在對設備產生有害的電位差，而保護了設備。因為等電位避雷器是對各條外部連線作等電位技術處理，所以在沒有地線的前提下不會影響避雷器的避雷效果。考慮設備的用電安全，建議避雷器保持連接地線。

產品優點：

1、設計專業、外觀精美、組裝方便；

2、安裝簡潔、統一配置，更換更方便；

3、產品具有防暴、抗沖擊能力；

4、不需要維護。與傳統避雷器相比，降低了成本，節省人力和物力；

5、避雷功能不依賴地線；

6、若遇過強雷擊，避雷器能及時切斷該通道，保護更徹底。

特別功能：

1、產品內部設計有自行診斷、自行恢復內部抗雷功能；當避雷器遭受多次或較大雷擊時（雷擊強度不超過產品本身設計的抗擊范圍），內部所出現的故障會自行修復，抗雷功效自行恢復，自行繼續工作，不需要人為的工作進行維修，因此節省了大量的維護成本。

2、產品功能設計了與產品所屬行業本質要求的最高意義；當避雷器遭受多次或特大雷擊（雷擊強度超過產品本身設計的最大抗擊范圍）并完全損壞時，能及時切斷該通道，阻斷雷電涌入被保護的設備，實現防雷保護的最終意義。

技術指標：

1、標稱放電電流（8/20us）：20KA

2、負載功率：1000W

3、標稱導通電壓：510V

4、殘壓：≤740V
