“當前值”和“基準值”同時顯示，基準值可直接設定
□30mm的緊湊尺寸內配備雙畫面，當前值和基準值可以同時查看，無需切換畫面模式，即可輕松查看、設定基準值�；鶞�(zhǔn)值設定過程中也能進行ON/OFF動作，因此可以按照與旋鈕式傳感器相同的感覺進行設定。當然，還具有按鈕鎖定功能。

3色顯示( 紅、綠、橙)	數字顯示，更易辨認
主顯示部的顏色不僅會隨著輸出的ON/OFF動作而變化，設定過程中顏色也會變化。傳感器的狀況更容易掌握，從而減少操作錯誤。	采用12個英文字母數字式顯示，提高了視覺辨認性能。

用途

電子元件的吸附確認	確認基準壓力	氣體泄漏測試

基本性能

所有品種均由大氣壓-真空兼用型組成系列	實現高精度傳感檢測
無需根據正壓、負壓來選擇傳感器，因此可以減少登錄的品種。	低壓型可實現高精度檢測：分辨率1/2000、顯示單位0.1kPa、反應時間2.5ms(至5000ms可調)、溫度特性±0.5%F.S.、重復精度±0.1%F.S.。

功能

具備復制功能，能減少工時和人為失誤

在主傳感器上每次連接一個傳感器，即可通過數據通信復制主傳感器的設定內容。需要對多個傳感器進行相同設定時，復制功能可以防止因設定錯誤而引發的故障。此外，也能在裝置進行設計變更時，減少作業指示書的變更。

傳感器的設定操作模式根據使用頻度分為3級

日常進行的操作設定為“RUN 模式”、基本設定為“菜單設定模式”、高級功能為“PRO 模式”，按照設定內容的等級進行明確區分。設定操作更加簡便、易懂。

具備2個獨立輸出和3種輸出模式(標準型)

具備2 個獨立的比較輸出，可以分別選擇不同的傳感檢測模式。2 個比較輸出中有1 個可用作警報輸出，此外，還能將不使用的輸出設為無效。 吸附用途，真空破壞也能確認! 確認基準壓力用途，可進行基準壓力的警報輸出！

1.EASY 模式 進行比較輸出ON/OFF控制的模式。 ( 注1)：應差可以固定為8 級。 ( 注2)： 副顯示部在比較輸出1 時顯示“ P-1”，比較輸出2 時顯示“P-2 ”。 2.滯后模式 任意設定比較輸出的應差( 滯后)、進行ON/OFF 控制的模式。 ( 注1)： 副顯示部在比較輸出1 時顯示“H1-1 ”、“Lo-1 ”，比較輸出2 時顯示“H1-2 ”、“Lo-2 ”。 3.窗式比較模式 按照設定范圍內的壓力，使比較輸出為ON 或OFF 的模式。 ( 注1)：應差可以固定為8 級。 ( 注2)： 副顯示部在比較輸出1 時顯示“H1-1 ”、“Lo-1 ”，比較輸出2 時顯示“H1-2 ”、“Lo-2 ”。

具備自動參照/ 遠程調零功能，可用最少的操作，實現精度更高的壓力管理。(高功能型)

自動參照功能可以在裝置的基準壓力出現變動時，通過外部輸入對比較輸出的判定值進行相應的補償；遠程調零功能可以將顯示值補償為0。這兩種功能分別適用于基準壓力變動劇烈的用途、或需要進行精確設定的用途，非常有效。

定制副顯示部	設定內容一目了然

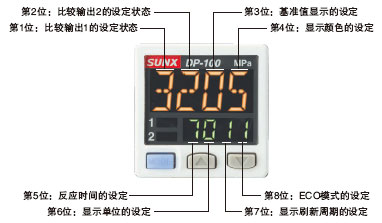

副顯示部可以顯示除基準值以外的任意文字和數值，可省卻在裝置上貼正常壓力值等的提示標簽。	DP-100 的設定內容能以數字顯示進行提示，通過數值可輕易掌握設備的情況，在電話報修等時能夠起很大作用。

安裝

可在面板上緊密安裝

備有專用安裝支架，適用面板厚度為1 ～ 6mm。 備有專用的金屬支架，支持緊密安裝。 使用傳感器安裝支架時，也能節省空間。

· MS-DP1-1

· MS-DP1-5

電纜為單觸式連接	同時備有不附帶連接器電纜的型號(DP-10□-J)
附屬的帶連接器電纜(2m)，一觸即可輕松連接。 ※作為選配件(另售)，還備有1m、3m、5m電纜。	可以使用市售的連接器及適當長度的電纜，減少浪費。 ※市售連接器的推薦品種，請參閱P.64。

豐富的品種

短接口型重量輕又節省空間

厚度僅30mm的薄型化，狹小的空間內也易于安裝。而且， 還比標準型輕約10g，可減輕機械手等活動部分的負擔。

※與L型接頭連接的示意圖。接頭請用戶準備。

備有Rc1/8轉接襯套，提高了與傳統型號的互換性(短接口型用)

裝在DP-10□-M(短接口型)上后，可以將壓力孔從M5內螺紋轉變?yōu)镽c1/8內螺紋，口徑與DP2/DP3系列保持一致。

壓力孔的方向可以轉換，能夠扁平地安裝在墻面上(短接口型用)

將扁平附件裝在DP-10□-M(短接口型)上后，壓力孔和電纜可以從下方以及左、右方向引出，因此可以扁平地安裝在墻面等位置。

訂購指南

種類				形狀	額定壓力范圍	型號	壓力孔	比較輸出
標 準 接 口 型	亞 洲 型	標準	低壓用	* CN-14A-C2 附帶(2cm帶連接器電纜)	－100.0～＋100.0kPa	DP-101	M5內螺紋 ＋ R1/8外螺紋	NPN開路集電極晶體管
			高壓用		－0.100～＋1.000MPa	DP-102
		多功能	低壓用		－100.0～＋100.0kPa	DP-101A
			高壓用		－0.100～＋1.000MPa	DP-102A
	歐洲型	標準	低壓用		－100.0～＋100.0kPa	DP-101-E-P	M5內螺紋 ＋ G1/8外螺紋	PNP開路集電極晶體管
			高壓用		－0.100～＋1.000MPa	DP-102-E-P
		多功能	低壓用		－100.0～＋100.0kPa	DP-101A-E-P
			高壓用		－0.100～＋1.000MPa	DP-102A-E-P
	M8 連 接器型	標準	低壓用		－100.0～＋100.0kPa	DP-111-E-P-J	M5內螺紋 + G1/8外螺紋	PNP開路集電極晶體管
			高壓用		－0.100～＋1.000MPa	DP-112-E-P-J
		多功能	低壓用		－100.0～＋100.0kPa	DP-111A-E-P-J
			高壓用		－0.100～＋1.000MPa	DP-112A-E-P-J
	北美型	標準	低壓用		－100.0～＋100.0kPa	DP-101-N	M5內螺紋 ＋ NPT1/8外螺紋	NPN開路集電極晶體管
						DP-101-N-P		PNP開路集電極晶體管
			高壓用		－0.100～＋1.000MPa	DP-102-N		NPN開路集電極晶體管
						DP-102-N-P		PNP開路集電極晶體管
		多功能	低壓用		－100.0～＋100.0kPa	DP-101A-N		NPN開路集電極晶體管
						DP-101A-N-P		PNP開路集電極晶體管
			高壓用		－0.100～＋1.000MPa	DP-102A-N		NPN開路集電極晶體管
						DP-102A-N-P		PNP開路集電極晶體管
短 接 口 型	亞洲型	標準	低壓用		－100.0～＋100.0kPa	DP-101-M	M5內螺紋	NPN開路集電極晶體管
						DP-101-M-P		PNP開路集電極晶體管
			高壓用		－0.100～＋1.000MPa	DP-102-M		NPN開路集電極晶體管
						DP-102-M-P		PNP開路集電極晶體管
		多功能	低壓用		－100.0～＋100.0kPa	DP-101A-M		NPN開路集電極晶體管
						DP-101A-M-P		PNP開路集電極晶體管
			高壓用		－0.100～＋1.000MPa	DP-102A-M		NPN開路集電極晶體管
						DP-102A-M-P		PNP開路集電極晶體管

選配件(另售)

帶連接器電纜	帶M8連接器電纜
·CN-14A-C□ ·CN-14A-R-C□	·CN-24A-C2 ·CN-24A-C5

傳感器安裝支架
·MS-DP1-1	·MS-DP1-5

面板安裝支架、正面保護罩
·MS-DP1-2 ·MS-DP1-3	·MS-DP1-4

扁平附件
·MS-DP1-FM 連接器的推薦產品 日本壓接端子制造(株)生產 觸頭： SPHD-001T-P0.5、 殼體： PAP-04V-S 注意：推薦產品的有關詳情請向生產商咨詢。 壓接工具的推薦產品 日本壓接端子制造(株)生產 型號：YC-610R 注意：推薦產品的有關詳情請向生產商咨詢。	·MS-DP1-FR ·MS-DP1-FN ·MS-DP1-FE 主體重量： MS-DP1-FM　約15g MS-DP1-FR/FN/FE　約25g 附帶M 3 螺絲( 長8 m m ) 2 個、M 4 螺絲( 長 20mm)2個

轉接襯套

·MS-DP1-7
