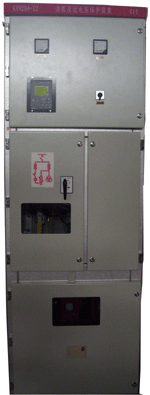

微機消弧消諧綜合保護裝置是合肥電力控制技術研究所聯合中科院合肥物質研究院以及合工大電氣工程學院研發，由安徽合控電力科技有限公司生產的新一代智能型消弧消諧保護裝置，該裝置可廣泛應用于6-35kV三相非直接接地電力系統中，用來快速熄滅接地弧光，消除系統諧振，限制因非直接接地而產生的各類過電壓，以及系統運行中產生的操作過電壓、大氣過電壓等，可有效提高電網運行的安全性和可靠性。

概述

    當前我國6-66kV的電網大多采用中性點不接地運行方式。運行經驗表明，系統中60%以上的故障是單相接地故障，此時在接地點要流過全系統對地電容電流，引起電網運行狀態的瞬時變化，導致電壓互感器電磁能量飽和，產生鐵磁諧振，并使系統健全相電壓升高，其幅值可高達相電壓的3.5倍。系統在這種過電壓持續作用下極易形成絕緣損傷，甚至發生相間短路。弧光接地激發鐵磁諧振會導致電壓互感器嚴重過載，使電壓互感器燒毀，這對電力系統的安全運行及供電可靠性就造成了很大影響。

我公司綜合利用微機控制技術，過電壓保護技術，互鎖單相開關等，采用32位DSP雙CPU控制技術，開發出HKX系列新型智能微機消弧消諧綜合保護裝置。該裝置利用DSP的快速、準確的數據處理能力實現傅立葉分析，具有功能強大的改進型哈佛結構和數字信號處理器計算功能，通過對PT的二次電壓進行采集、判斷，及時準確地對電網各種接地狀態進行分析，并采取相應的動作，同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。

裝置特點及功能

   微機消弧消諧綜合保護裝置原理科學，設計新穎，功能齊全，自動化程度高，動作準確可靠，安裝維護方便，可廣泛應用于我國的電力、冶金、化工、煤炭和石油等行業。其主要功能如下：

●當系統發生弧光接地后，本裝置可迅速動作，使故障點電弧立即熄滅，減小系統因弧光接地而產生的影響；

●裝置可有效限制各種操作過電壓、大氣過電壓，抑制弧光接地過電壓及鐵磁諧振過電壓，有效保護電網及設備的安全；

●本裝置采用新型專用電壓互感器，可為用戶提供計量及控制用電壓信號，用戶可省除常規計量控制用PT柜。
