發電廠、變電站的高壓開關柜電中眾多高壓電氣設備連接點是電力輸送最薄弱環節，在設備長期運行過程中這個薄弱環節的實質問題就是聯接點發熱。隨著負荷的增大，導致連接點發熱并形成惡性循環：溫升、膨脹、收縮、氧化，電阻增大、再度升溫。而這些發熱部件的溫度無法實時監測，由此最終釀成火災事故。

通過監測開關柜內觸電溫度的運行情況，可有效防止開關柜的火災發生，但由于開關柜內高壓狹小的結構，無法進行人工巡查測溫，因此實現溫度在線監測是保證高壓開關柜安全運行的重要手段。

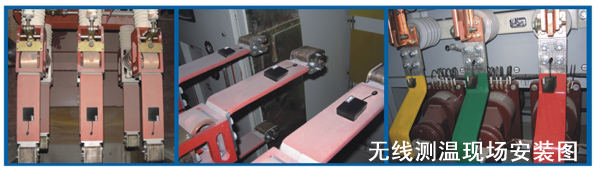

本系統前端采用無線光電溫度傳感器，溫度傳感器可快捷方便地安裝在高壓帶電體被測接點上，準確地跟蹤發熱接點的溫度變化；無線光電溫度傳感器是利用射頻技術傳遞溫度信息，實現了采集器和被采集點等電位，安全可靠。本產品的機柜終端可準確地報告運行中所有被測高壓設備易發熱部件溫升，為設備安全運行提供可靠的數據依據；安裝在市、區監控中心的溫度監測運行軟件功能強大，系統數據庫通過人機界面將地理分布圖、接點溫度運行參數、預告警信息、歷史參數等通過圖形、表格、曲線、棒圖等形式直觀顯示，為決策層提供最直接可靠的數據依據，消除隱患、最大限度的減少事故。



溫度監測儀配備標準通訊接口，可聯網運行，通過上位計算機，可記錄開關柜運行溫度的數據，為開關柜的維修提供 依據，實現了開關柜故障的預知維修。

本系統不但節省了大量的人力、物力，與示溫蠟片、紅外測溫相比，還體現了本產品系統具有測溫精度高、響應速度快、體積小、易安裝、實時在線，光纖傳導，抗干擾性強等優點，是傳統測溫方式的一次革命。

本系統利用無線光電溫度傳感器采集高壓帶電物體的溫度，例如高壓開關柜內動靜觸頭和母線的連接處。

微電子處理器由現代最先進的電子模塊組成，高度智能化，速度快、穩定可靠。每臺有6—12個通道供用戶使用。該設備可及時將傳感器采集的溫度信息進行數字化分析處理，系統可及時得到各被測點正常、預警、告警、三項不平衡溫度信息。

I.機柜顯示終端：機柜顯示模塊可實時在線顯示本機柜所有被測接點正常、預警、告警及三項不平衡溫度數據。可自動運行、可手動巡檢。

II.電站中控室顯示終端：電站中控室顯示模塊可實時在線顯示本電站所有被測開關柜被測接點的正常、預警、告警及三項不平衡溫度數據。可自動運行、可手動巡檢。

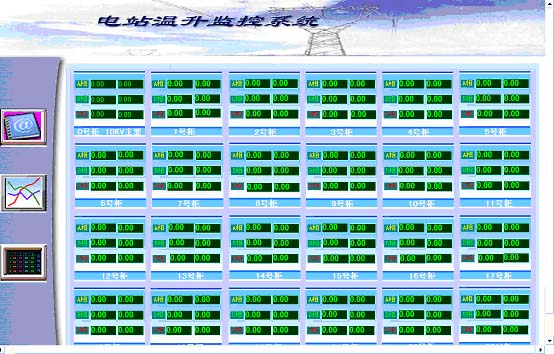

III.區域監控中心運行軟件：

該軟件可安裝在區域監控中心的服務器上，實時在線顯示被控區域所有電站中的任意電站、任意開關柜的每個被測點正常、預警、告警、三項不平衡運行溫度數據。

4) 自檢功能保證設備安全：

本系統各級終端都具有故障自動診斷、自動報告、自動恢復功能確保系統運行的可靠性。

機柜終端和電站中控室終端都設有數據通信接口，系統可按用戶要求把運行數據傳送到用戶任何需要的地址。配接專用轉換接口，實現局域網和遠程聯網通信。

中控室終端和系統運行軟件設有存儲、打印模塊，可將系統測得的預警、告警、三項不平衡運行數據按時間、地址進行存儲，必要時可將數據打印成書面文檔。

該軟件運行在上位機上，用來處理各電站采集發送的機柜溫度數據，有強大的數據庫進行運算、顯示預告警、儲存打印。該軟件需單獨定購。



1.10KV、35KV高壓開關柜的動靜觸頭及柜內各種接點溫度的在線監測；

2.地下電纜溝內的高壓電纜接頭及其他高壓易發熱部位溫度的在線監測；

3.電站主變溫度在線監測；

4.發電廠變電設備和電纜溝內電纜接頭溫度的在線監測。





本有限保用條款的保障范圍不包括因外在因素造成的損失，包 括意外事故、電力故障、不按照產品規格使用、使用不當或疏忽、 改裝、修理或測試不當。
