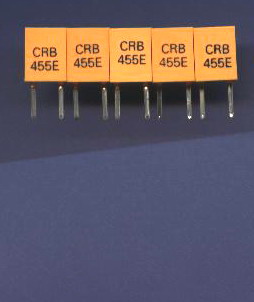

一． 產品型號：  455E
二． 外型尺寸：  （見圖）
三． 電器性能：
1． 標準頻率：455KHz
2． 頻率偏差：≤±0.4%
3． 諧振電阻：≤20Ω
4． 靜態電容：285PF±20%
5． 絕緣電阻：≥1000MΩ（min）
6． 沖擊耐壓： DC  50V  ， AC  15VP-P
7． 溫度特性：±0.3%max（相對初始值）
8． 工作溫度范圍：-20℃~80℃
9． 儲存溫度范圍：-40℃~85℃
10． 年老化率：≤±0.5%max（相對初始值）
四． 機械和環境性能：
1． 自由跌落（沖擊）
從75cm高度自由跌落到30mm厚的硬木板上，跌落三次，
頻率變化符合電器性能要求。
2． 振動：頻率10~55Hz，振幅1.5mm，X，Y，Z方向各振
動60分鐘。頻率變化符合電器性能要求。
3． 引出端強度
拉力：固定陶振主體，沿引腳軸向施加1Kg拉力保持30
±5秒，引腳無拔出或斷裂現象。
彎曲：引腳端頭懸掛450g的重物，彎曲90°，時間2~3
秒以相同速度返回原位置，再反向操作一次，引腳無松
動現象和斷裂現象。
4． 可焊性：從引腳末端至底部2~2.5mm處放入235℃±5℃的焊槽內，時間2±0.5秒，沾錫面>90%。性能檢驗要求同振動。
5． 耐焊接熱：從引腳末端至底部2~2.5mm處放入350℃±10
℃的焊槽內，時間3.5±0.5秒，試驗后，外觀無異常，性能檢 驗同振動要求。
6． 恒定濕熱：在40±3℃，RH90%±2%,放置100小時，取出后恢復1小時，外觀無異常，性能檢驗同振動要求。
