一、     產品敘述

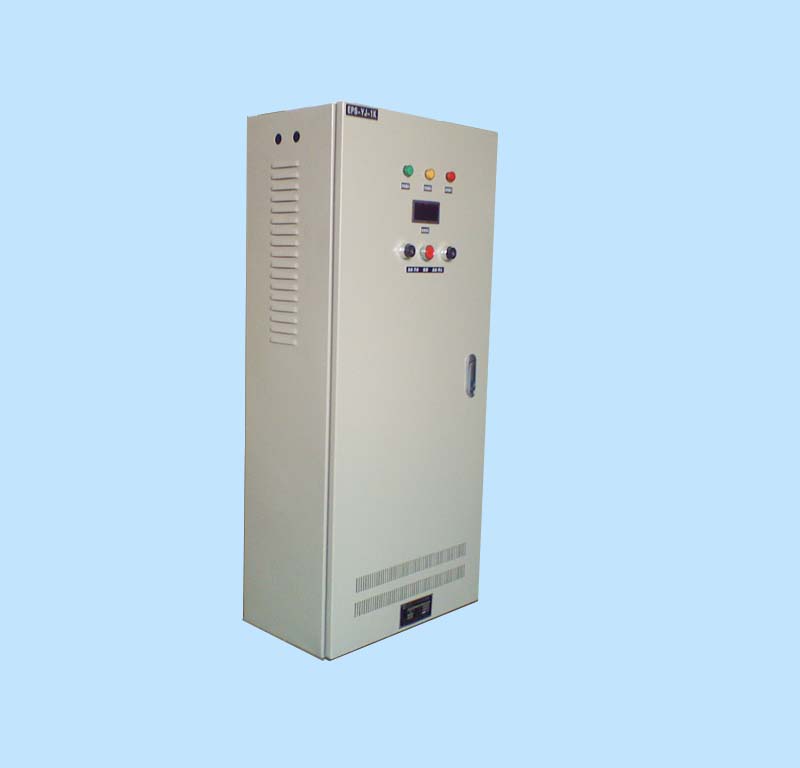

YX-YJDY-D系列單相應急電源是我公司自行設計、制造、采用CPU
和數字電路作為控制,IGBT逆變技術和電力電子元件組合成的高科技環保型產品.該產品為消防應急照明等提供第二或第三電源.
二、     產品特點
1、     機器含有市電回路,平時市電供電,無市電時EPS自動提供220V50HZ交流電供電.
2、     有市電時機器自控充電,無市電時自控放電,放電時間常數由電池容量決定.
3、     機器有過截保護,欠壓保護,短路保護等功能,抗干擾強.
4、     界面有電池充放電電壓LED顯示,交流輸出有電流和電壓表顯示,市電和逆電工作有指示燈顯示,操作按鈕有啟動停止、強制、自動手動功能.
三、     產品功率規格表
規格 0.5KW 1KW 2KW 3KW 4KW 5KW 6KW 7KW 8KW 9KW 10KW
四、 產品機柜尺寸表(通用型)
規格  MM 0.5KW 1KW 2KW 3KW 4KW 5KW 6KW 7KW 8KW 9KW 10KW
高     H 800 800 1000 1200 1400 1600 1600 1800 2200 2000 2200
寬     W 450 450 550 550 550 550 550 600 600 800 800
厚      T 250 300 300 400 400 400 400 600 600 600 600
注:客戶也可以依據需要自定柜體尺寸和顏色
五、 產品電池規格表(90分鐘時間配置僅供參考)
規格 0.5KW 1KW 2KW 3KW 4KW 5KW 6KW 7KW 8KW 9KW 10KW
節數 4 4 4 4 6 8 21 21 21 21 21
容量 18A/H 38A/H 65A/H 100A/H 90A/H 80A/H 38A/H 40A/H 55A/H 60A/H 65A/H
注:電池容量與計算容量誤差為5% ,可按應急時間標準配置電池.
六、 產品整機重量表(含電池重量)
規格 0.5KW 1KW 2KW 3KW 4KW 5KW 6KW 7KW 8KW 9KW 10KW
重量
   KG 68 115 200 380 430 535 585 680 760 845 930
注:產品實際重量與計算重量有一定的誤差.
七、 產品技術規格表
規格 0.5KW 1KW 2KW 3KW 4KW 5KW 6KW 7KW 8KW 9KW 10KW
市電輸入 相數 單相(L—N,PE)            三相(L1—N,PE)
 電壓 220V±5%
 頻率 50HZ
逆電輸出 電壓 220V±5% 切換時間 ≤ 0.15 S
 頻率 50HZ±5% 暫態響應 ≤±5%  (100%負載變化時)
 波形 正弦波 波形失真度 ≤±5%
 逆變效率 90%±5% 應急時間 90分鐘
 過截能力 120%額定過流正常工作(5秒內停止工作)
噪音 市電無噪音;逆電噪音≤55DB 適應負載 阻性、感性、容性負載
環境濕度 -24℃/40℃ 消防聯動 有源接口
相對濕度 0-90%RH,不凝露 通訊接口 RS232/485接口(無需不接)
海拔高度 ≤2000M 電池類型 閥控式密封免維護鉛酸蓄電池

八、 產品安裝
落地式、掛壁式、嵌入式(客戶可任意選擇)
