開關電源（模塊電源）
產品詳情
|
|
|
 |
- 外型尺寸：116 * 65 * 22（mm）
- 輸入電壓165-265VAC
- 雙接線端子式輸出，安裝方便
- 過溫、過壓、 欠壓、短路保護
- 多種輸出電壓
| |
 |
|
|
| 輸入特性 |
|
|
|
|
標稱值220VAC |
165-265VAC |
|
 |
| 輸出特性 |
|
|
| |
初始電壓精度
|
±1.0% |
| |
電壓調節 |
0% |
| |
源效應（標稱負載，全電壓輸入范圍） |
±0.2% |
| |
負載效應（標稱輸入，20%-100%標稱負載） |
±0.4% |
| |
瞬態響應（25%的標稱負載階躍） |
±4%/200uS |
| |
|
|
|
|
| 一般特性 |
|
|
|
開關頻率（典型值） |
160-200KHz |
|
絕緣強度 |
|
|
輸入與輸出 |
1000VAC(漏電流<5mA) |
|
輸入與殼 |
1000VAC(漏電流<5mA) |
|
輸出與殼 |
500VDC |
|
絕緣電阻 |
500Mohm |
|
工作溫度（工業級） |
-25～+55℃ |
|
工作溫度（軍品級） |
-40～+55℃ |
|
存儲溫度 |
-40～+105℃ |
|
工作濕度 |
5%-85% RH |
|
存儲濕度 |
5%-95% RH |
|
MTBF(MIL-HDBK-217) |
200,000h |
|
溫度系數 |
±0.01%/℃ |
|
散熱方式 |
自然風冷或附加散熱器 |
|
|

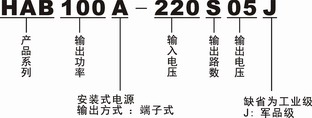

產品選型表
|
輸入電壓 |
輸出電壓/電流 |
典型效率 |
輸出紋波噪聲 |
型號 |
|
220VAC |
5V/6.0A |
81% |
50mV |
HAB30-220S05 |
|
12V/2.5A |
82% |
120mV |
HAB30-220S12 |
|
15V/2.0A |
83% |
150mV |
HAB30-220S15 |
|
24V/1.25A |
83% |
240mV |
HAB30-220S24 |
|
48V/0.63A |
85% |
480mV |
HAB30-220S48 |
|
|
|
220VAC |
5V/10.0A |
81% |
50mV |
HAB50-220S05 |
|
12V/4.2A |
82% |
120mV |
HAB50-220S12 |
|
15V/3.3A |
83% |
150mV |
HAB50-220S15 |
|
24V/2.1A |
83% |
240mV |
HAB50-220S24 |
|
48V/1.04A |
85% |
480mV |
HAB50-220S48 |
|
|
|
220VAC |
5V/15.0A |
81% |
50mV |
HAB75-220S05 |
|
12V/4.2A |
82% |
120mV |
HAB75-220S12 |
|
15V/3.3A |
83% |
150mV |
HAB75-220S15 |
|
24V/2.1A |
83% |
240mV |
HAB75-220S24 |
|
48V/1.04A |
85% |
480mV |
HAB75-220S48 |
|
|
|
220VAC |
5V/20.0A |
81% |
50mV |
HAB100-220S05 |
|
12V/8.32A |
82% |
120mV |
HAB100-220S12 |
|
15V/6.66A |
83% |
150mV |
HAB100-220S15 |
|
24V/4.16A |
83% |
240mV |
HAB100-220S24 |
|
48V/2.08A |
85% |
480mV |
HAB100-220S48 |
|
|
|
|
| 尺寸與引腳定義 |
單位：mm(inch) |
 |
|
|
|
引腳 |
單路 |
|
1 |
FG |
|
2 |
AC(N) |
|
3 |
AC(L) |
|
4 |
+Vo |
|
5 |
+Vo |
|
6 |
|
|
7 |
|
|
|
- 請客戶參閱各系列產品規格書，以了解更詳細的規格、外觀、特征等。
- 使用前請閱讀說明手冊
- 訂購前請聯系我們商討交貨事宜
- 定制產品請?zhí)峁┰敿?xì)技術參數要求
|
