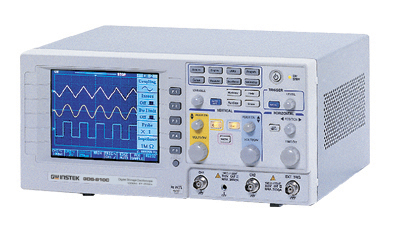

特點
60MHz 頻寬，彩色LCD 熒幕
125k 記憶體深度，12 格水平畫面超大顯示
25GS/s 重復波形取樣率
15 項波形參數自動量測，△V/△T 同時顯示模式
高階觸發功能：脈波寬度觸發、電視掃瞄線觸發、事件 ( Event ) / 時間 ( Time ) 延遲觸發功能、快速傅立葉轉換 ( FFT ) 功能、視窗放大功能
波形 Go/NoGo 判斷，設定串列自動量測 ( Auto Setup Sequence )
內建即時輔助說明及支援多國語言操作 ( 中文繁/簡、英、韓、俄 ...等共計十一國語言 )
規格
|
顯示系統 |
| 顯示器 |
彩色 (320 x 240), 5.7 LCD |
| 顯示對比 |
可調整 |
| 波形顯示范圍 |
8 x 10 ( 12 ) 格 |
| 波形顯示模式 |
點, 向量, 累積 |
|
垂直系統 |
| 頻寬 |
60MHz ( -3dB ) |
| 通道 |
2 |
| 垂直解析度 |
8-Bit |
| 垂直靈敏度 |
2mV/div ~ 5V/div |
| 垂直準確度誤差 |
∮3% |
| 上升時間 |
＜5.8ns |
垂直端輸入耦合
|
1MΩ±2%, ~ 18pF |
| 垂直端輸入阻抗 |
AC , DC , Ground |
| 極性 |
標準&反向 |
訊號與接地間的最大輸入電壓
|
300V( DC+AC peak ) , CATII |
| 波形處理 |
CH1+CH2 , CH1-CH2 , FFT |
| 偏移范圍 |
2mV/div ~ 50mV/div：∮0.5V ; 100mV/div ~ 500mV/div：∮5V ; 1V/div ~ 5V/div：∮50V |
| 頻寬限制 |
20MHz (-3dB) |
|
水平系統 |
| 水平掃描范圍 |
1ns/div ~ 10s/div (1-2-5順序) ; Roll : 250ms/div ~ 10s/div
|
| 量測顯示模式 |
Main , Window , Window Zoom , Roll , X-Y |
| 水平準確度誤差 |
∮0.01% |
| 水平延遲范圍 |
前置觸發 : 最大20div ; 后置觸發：1000div |
|
訊號獲取系統 |
| 即時取樣率 |
每通道最快取樣率100MS/s |
| 等效取樣率 |
每通道最快等效取樣率25GS/s |
| 紀錄深度 |
125k/CH |
| 峰值偵測 |
10ns ( 500ns/div ~ 10s/div ) |
| 獲取模式 |
取樣、峰值偵測、平均 |
| 平均次數 |
可選擇 2.4.8.16.32.64.128.256 次 |
|
觸發系統 |
| 觸發類型 |
CH1 , CH2 , Line , Ext |
| 觸發模式 |
Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width |
| 觸發耦合 |
AC , DC , HF , LF , Noise Reject |
| 觸發靈敏度 |
DC ~ 25MHz：0.5div or 5mV
25MHz ~ 60MHz：Approx. 1.5div or 15mV |
|
X-Y 模式 |
X軸 / Y軸 輸入
|
通道 1 / 通道 2 |
| 相位移 |
100kHz 時 ±3° |
|
游標以及量測系統 |
| 自動電壓量測 |
Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin |
| 自動時間量測 |
Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width |
| 游標量測 |
兩游標間之電壓差異 (ΔV)；兩游標間之時間差異 (ΔT)；兩游標間之頻率差異(1/ΔT) |
|
頻率計數器 |
讀值解析度
|
6位數 |
| 范圍 |
交流耦合 , 自20Hz到最大頻寬 ; 解析度10Hz |
| 訊號種類 |
適用于所有可正常觸發之訊號 (脈波寬度觸發以及視頻觸發除外) |
|
調整測試棒用信號 |
頻率范圍
|
1 kHz ~ 100kHz, 1kHz/STEP |
| 周期比范圍 |
5% ~ 95%, 5%/STEP |
|
外部觸發 |
外部觸發電壓范圍
|
±15V |
| 外部觸發靈敏度 |
DC ~ 25MHz：~50mV
25MHz ~ 60MHz：~100mV |
| 外部觸發端輸入阻抗 |
1MΩ±2%, ~ 18pF |
| 外部觸發端最大輸入范圍 |
300V( DC+ AC peak) , CATII |
|
控制面板功能 |
| 自動設定 |
" Autoset " 可自動調整垂直系統 , 水平系統以及觸發位準 |
| 儲存/呼叫 |
提供15組量測條件之儲存/呼叫功能 |
| 波形儲存/呼叫 |
提供2組波形之儲存/呼叫功能 |
|
介面 |
| 標準介面 |
RS-232C |
| 選購介面 Opt. 01 |
GPIB (選購介面 Opt. 01與 Opt. 11只能二選一) |
| 選購介面 Opt. 11 |
USB, Printer Port, Go/NoGo Output (選購介面 Opt. 01與 Opt. 11只能二選一) |
| 電源電壓 |
交流 100V~240V, 47~63Hz |
| |
|
|
配件 |
| |
使用手冊 x1
電源線 x1
測試棒 x 2 |
| 尺寸以及重量 |
310W x 142H x 245D (mm),
約 4.1kg |
選購配件
| |
型號 |
名稱 |
說明 |
| |
GSC-005 |
Soft Carrying Case |
GDS-800 Series |
| |
GTC-002 |
Instrument Cart |
Shelf Loading 30kg, 120V Input Socket, 330(W) x 430(D)mm / GDS,GOS,GRS Series |
| |
GTC-001 |
Instrument Cart |
Shelf Loading 30kg, 120V Input Socket, 450(W) x 430(D)mm / GDS,GOS,GRS Series |
| |
GRA-405 |
Rack Adapter Panel |
Rack Mounting 19〃, 4u / GDS-806/810/820/840 Series |
| |
GTL-232 |
RS-232C Cable |
For:GDS-806S/806C/810S/810C/820S/820C/840S/840C, GRS-6032A/6052A, SFG-830,LCR-816/817/819/821, PSM-2010/3004/6003 | |
