并網逆變器防孤島保護試驗檢測裝置
根據2009年度新頒發的《并網光伏發電專用逆變器技術要求和試驗方法》，根據IEC62116《光伏并網系統用逆變器防孤島測試方法》的相關要求，并網逆變器產品必須嚴格進行出廠試驗和型式試驗，專用標準IEEE Std. 2000-929 和UL1741也規定要求，所有的并網逆變器必須具有防孤島效應的功能。

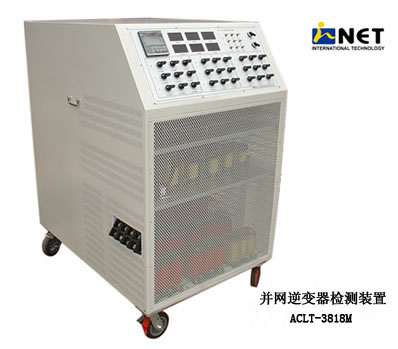

ACLT并網逆變器檢測試驗裝置滿足并網逆變器的防孤島效應保護試驗、過載保護試驗、過流保護試驗，功率因素測定試驗，工作效率測量試驗，并網電流諧波試驗，ACLT是并網逆變器綜合性能測定必不可少的檢測工具，也是中國唯一應用于并網逆變器產品出廠試驗、型式試驗、防孤島保護試驗的專業檢驗儀器。并網逆變器防孤島保護試驗檢測裝置

ACLT內置有純阻性負載、感性負載、容性負載；三相負載功率獨立控制，三相輸入電壓不平衡時也能精確調試出交流諧振點；功率輸入采用分段式組合控制，可以任意組合模擬各種功率負荷，滿足并網逆變器滿負載檢測需要，精確模擬交流用電設備諧振發生，有效檢測并網逆變器防孤島保護功能。

ACLT防孤島效應保護試驗平臺：RLC交流測試負載，模擬諧振發生，當諧振發生時，感性電流=容性電流=阻性電流，Q值=1（美標Q值原為2.5,現也改為1）；三相電壓不平衡時，也能精確快速調試出每一相諧振點，科學檢測光伏并網逆變器防孤島保護功能及工作效率、供電性能，是生產車間、實驗室、安裝調試、科研開發必備的檢測工具。并網逆變器防孤島保護試驗檢測裝置

ACLT并網逆變器試驗檢測裝置完全滿足并網逆變器產品在出廠試驗、型式試驗和防孤島保護試驗的相關測試要求，目前已廣泛應用于并網逆變器生產企業、并網逆變器的科研開發、并網逆變器檢測鑒定機構、高校電氣實驗室、產品驗收及日常維護測試領域。

一、ACLT防孤島效應保護試驗平臺的突出應用：

1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。

2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。

3、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。

4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，

并精確提供檢測報告。

5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。

并網逆變器防孤島保護試驗檢測裝置

二、ACLT防孤島效應保護試驗平臺的主要功能：

ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板，諧振點癥狀直接顯示于面板上。

阻性負載、感性負載及容性負載的最小分辨率為10W，可精確模擬諧振發生及滿足調試需要。

ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。

ABC三相阻性負載、感性負載、容性負載的功率大小，分相獨立控制調節，滿足三相電壓不平衡條件下精確調節交流諧振點。并網逆變器防孤島保護試驗檢測裝置

可根據性能參數檢測要求，通過操作面板設置相應的功率，任意組合、設定放電功率。

主機采用電子電路控制，具有溫度過熱自動阻斷保護功能：由于特殊原因出現過熱時，可自動切斷負載。

采用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形。還可以將測量數據上傳到PC機上并實現對數據的存儲功能。

新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。

功率輸入采用分段式控制。負載采用耗能方式工作，散熱采用強制風冷方式。

檢測過程的測量數據可以記錄并保存到遠程PC機上（控制室）。并網逆變器防孤島保護試驗檢測裝置

配備后臺分析軟件，測量數據可以導成WORD和EXCLE格式的檢測報告。

ABC三相電壓最大值、最小值記錄存儲功能；ABC三相電流最大值、最小值記錄存儲功能。

主機具有電壓諧波檢測功能，具有電流諧波檢測功能，能以柱狀圖方式直觀顯示諧波含量。

滿足三相380V并網逆變器性能檢測需要，同時滿足單相220V小功率并網逆變器測試需要。

可以遠程控制并調節RLC功率負荷（控制室操作臺上調節），也可以在主機上直接控制調節功率。

三相電壓不平衡，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。

并網逆變器防孤島保護試驗檢測裝置

三、ACLT防孤島效應保護試驗平臺的技術參數：

主回路由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。

三部分負載由三相RLC獨立旋轉組合控制及撥動開關分段控制：

ACLT-3803M阻性、感性、容性負載功率分別是33K，滿足30KW以下并網逆變器的孤島保護功能檢測：

阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-10 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只組合開關）；合計：32.97 KW；

感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-10 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；合計:32.97KVA；

容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-10kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；合計:32.97 kvar .

并網逆變器防孤島保護試驗檢測裝置

ACLT-3830M阻性、感性、容性負載功率分別是110K，滿足100KW以下并網逆變器的孤島保護功能檢測：

阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只組合開關）；10kW、10kW、20kW、20kW、20kW（五只撥動開關），合計：109.97 KW；

感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；10kVA、10kVA、20kVA、20kVA、20kVA（五只撥動開關），合計:109.97KVA；

容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；10kvar、10kvar、20kvar 、20kvar、20kvar（五只撥動開關），合計:109.97 kvar .

并網逆變器防孤島保護試驗檢測裝置

ACLT-3840M阻性、感性、容性負載功率分別是140K，滿足130KW以下并網逆變器的孤島保護功能檢測：

阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只組合開關）；10kW、10kW、20kW、20kW、50kW（五只撥動開關），合計：139.97 KW；

感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；10kVA、10kVA、20kVA、20kVA、50kVA（五只撥動開關），合計:139.97KVA；

容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）； 10kvar、10kvar 、20kvar、20kvar、50 kvar（五只撥動開關），合計:139.97 kvar .

ACLT-3860M阻性、感性、容性負載功率分別是210K，滿足200KW以下并網逆變器的孤島保護功能檢測：

阻性負載：分相獨立控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只開關）；10kW、10kW、20kW、20kW、20kW、50kW、50kW（七只撥動開關），合計：209.97 KW；

感性負載：分相獨立控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只開關）；10kVA、10kVA、20kVA、20kVA、20kVA、50kVA、50kVA（七只撥動開關），合計:209.97KVA；

容性負載：分相獨立控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；10kvar、10kvar、20kvar 、20kvar、20kvar、50kvar、50kvar（七只撥動開關），合計:209.97 kvar . 并網逆變器防孤島保護試驗檢測裝置

阻性、感性、容性部分均可自由組合，最小步進幅度10W。

適用環境溫度范圍：－10～+50℃。

接入負載電壓： 三相AC380V/50Hz（線電壓380V，相電壓220V）。

接線方式：三相四線制AC380V，或單相AC220V接入均滿足檢測需要。

電壓精度為±0.5%、電壓分辨率為0.1V。

頻率測量范圍為40-65Hz。

電流測量范圍0-500A。并網逆變器防孤島保護試驗檢測裝置

冷卻方式：風冷。工作電源：交流220V/50Hz。

ACLT機箱本身帶有控制面板，并帶有RS232接口，主機和計算機相連接，并通過相關軟件實現主機的測量數據傳到遠程PC機中進行分析處理。

PC機軟件可顯示本次測試中的最大功率值，峰峰值。

并網逆變器防孤島保護試驗檢測裝置

四、ACLT在并網逆變器出廠檢驗和型式檢驗項目上的詳細應用：

五、ACLT并網逆變器試驗檢測裝置的現場應用工作示意圖

并網逆變器防孤島保護試驗檢測裝置
五、ACLT并網逆變器試驗檢測裝置的現場應用工作示意圖

六、ACLT并網逆變器試驗檢測裝置生產參考的技術標準有：

ACLT并網逆變器試驗檢測裝置的研發生產參考了----

《并網光伏發電專用逆變器技術要求和試驗方法》-2009

GB/T 19939-2005《光伏系統并網技術要求》、

UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》、

AS 4777.2：2005《通過逆變器連接的電源系統的并網 第二部分：逆變器要求》、

IEEE 1547:2003《分布式電源與電力系統進行互連的標準》、

IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》，

IEC62116《光伏并網系統用逆變器防孤島測試方法》

并網逆變器防孤島保護試驗檢測裝置

量身定造服務：可根據并網逆變器現場檢測設備的要求，為用戶量身定造各類智能型/全自動型的逆變器檢測裝置、定制不同功率的阻性感性容性綜合交流測試負載，為用戶提供針對性服務。
