直流屏
所屬類別：電源應用分類>>PC電源
電子信箱：chhyk@163.com
聯系電話：0577-62796192
聯 系 人：趙萬龍
更新時間：2011-5-14 14:05:04
壁

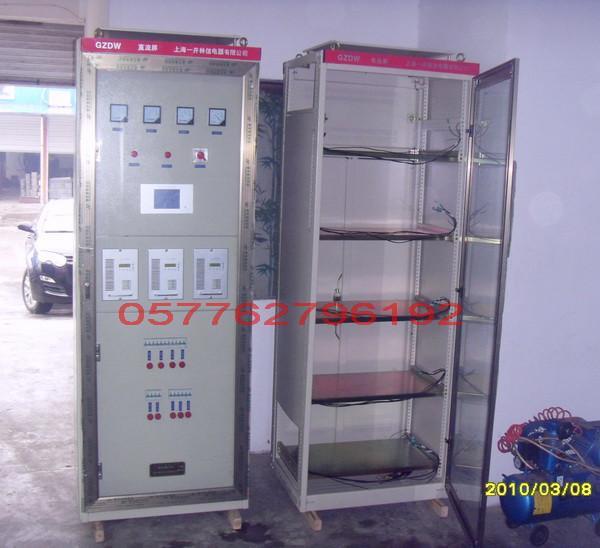

| GZDW系列智能免維護直流電源屏(直流屏) 是上海一開電氣集團林信電器有限公司根據市場需要，采用模塊化結構, 結合GZDW微機直流屏先進的變流技術，融合多年的實踐經驗，在原有GZDW系列微機控制直流的基礎上研制開發的新一代產品，該產品技術指標先進，穩壓穩流精度高，紋波系數低，體積小，功率大，性能穩定，運行可靠，集各種功能為一體，可實現遠程集中式四遙，綜合效益好，高性能直流不停電電源，具有可靠性高，壽命長等特點，廣泛應用于電力系統中的發電廠,變電站,高層建筑,智能小區,廠礦企業的用戶變電站,自備電廠,開閉所及鐵路,冶金,石化等需要直流操作電源,充電屏的場所,整流器采用高頻開關諧振高效率智能電源模塊,智能數字化技術,自主均流,溫控風扇,保護功能齊全,性價比高,系統檢測完善,設置方便,四么智能管理.監控根據蓄電池電力系統運行管理圖,完成均浮自動控制及管理,并設有電溫度補償功能,監控模塊提供電力標準的RUT/CDT協議,通過RS232/RS485或TCP/IP接口,可與電腦計算機或綜合自動化等組成各種網管系統.超大全中文藍色觸摸屏顯示,操作更加簡便, 維護方便，成套性強，無污染環境。適用于無人值守的變電站所。
GZDW直流屏380V/220V-10AH GZDW直流屏380V/220V-24AH GZDW直流屏380V/220V-40AH GZDW直流屏380V/220V-65AH GZDW直流屏380V/220V-80AH GZDW直流屏380V/220V-100AH GZDW直流屏380V/220V-200AH GZDW直流屏380V/220V-300AH GZDW直流屏380V/220V-400AH GZDW直流屏380V/220V-1000AH 詳細技術咨詢請撥打13616647778 技術特點>>> ● 智能化蓄電池充放電管理: 依據充電電壓、電流及環境溫度的變化,裝置自動選擇 恒流、均充、浮充充電方式,滿足電池充電曲線的要求,防止蓄電池欠充或過充,使其處于滿容量狀態.也可啟用蓄電池活化功能,延長蓄電池的使用壽命. ● 多種通訊方式:裝置提供RS485/232通訊接口與上位機進行數據傳輸,采用CDT等多種通訊規約.完成直流電源系統的 “四遙”功能,實現變電站無人值守.也可選用GSM短消息平臺和網絡方式進行無線或有線通訊. ● 友好的人機對話:裝置的監控器采用大屏幕寬溫藍背光漢顯.可將直流系統的 運行參數、運行狀態、故障信息顯示在屏幕上.通過鍵盤可進行系統相關參數的設置,裝置運行狀況一目了然,操作極為方便. ● 配置可靠:裝置配置國內外名優蓄電池,充電模塊采用高頻開關電源N+1冗余并聯組合方式.交流雙電源輸入,并設有C級避雷器,可有效地吸收雷擊產生的過電壓,確保系統安全. ● 檢測功能完善:裝置具有多路交直流參數、電池節電壓、絕緣支路定位,饋電回路狀態、模塊故障、溫度等多項檢測功能.若裝置出現警情,既可發出報警信息,嚴重警情時,裝置自動進入應急處理狀態. ● 保護功能完善:裝置具有交流輸入欠、過壓、缺相;輸出欠、過壓,輸出限壓,限流;模塊過熱、溫度等多項保護功能.特別是電源模塊內部具有短路回收特性,即使將模塊輸出端長時間處于短路狀態,也不會損壞.故障消除后,模塊能夠自動恢復工作 . 直流屏主要技術參數>>> 交流輸入范圍:單相220VAC±20% 三相380VAC±20%:50HZ±10% 輸出電壓范圍:180~320ADC(連續可調) 輸出電流范圍:0~320A(連續可調) 穩壓,穩流精度:≤ ±0.2% 波紋系數:≤ ±0.1% 均流度:≤ ±1% 功率:≥92% 外形尺寸:800X600X2260(mm)也可按客戶要求定做. 集成小系統直流屏>>> 適合40AH以下直流系統 監控LCD藍屏全中文顯示,操作更簡便 合母電壓,控母電壓,電池電流,控母電流以及模塊狀態檢測 系統集成母線絕緣檢測功能,顯示絕緣電阻值 完善的電池充放電自動管理功能 提供RTU,CDT,MODBUS三種通信規約選擇 系統模塊,監控,硅鏈可帶電插拔,安裝維護方便 系統最大輸出電壓7A,其中控母電流2A,沖擊電流3A 2路交流輸入(另一路為PT供電) 技術咨詢熱線13616647778 主監控>>> 5.7英寸超大屏幕液晶顯示器,全中文友好界面,觸摸屏操作更靈敏,簡便 采用集散式結構,由主監控和各種檢測單元組成 提供RS485和RS232通訊接口,實現四遙職能化管理 智能化電池充電管理功能,限流及時,穩定 可控制32臺充電模塊,雙電雙充功能,可巡檢2組108節電池 可檢測240路絕緣支路,160路故障輸入,28路告警輸出 工作電源可兼容AC110V,DC110V,AC220V,DC220V 交流檢測單元>>> 檢測雙路三相交流電壓,測量精度為1% 檢測一路交流電流,測量精度為1% 檢測雙路交流接觸器狀態,并實現雙路交流自動切換 通過RS485總線與主監控通信 工作電源可兼容AC110V,DC110V,AC220V,DC220V 直流檢測單元>>> 檢測合母電壓,控母電壓和電池電壓,精度為0.2% 檢測控母電流和電池電流,測量精度為0.5% 測量環境溫度和電池溫度,測量精度為1% 提供4路擴展測量,可檢測通信,逆變模塊電壓電流 2路無緣節點輸出,一路系統警告,一路控制模塊電壓電流 母線分段,可擴展一個直流檢測單元 開關量單元>>> 每單元可檢測40路故障信號輸入,7路告警節點輸出 當配有降壓硅鏈時,可軟件選擇開放硅鏈控制功能 一個系統最多可擴展4個開關量單元 工作電源可兼容AC110V,DC110V,AC220V,DC220V 電池巡檢單元>>> 每個單元最多可檢測24節單體電池電壓 2V電池測量精度為±3mV 6V電池測量精度為±10mV 12V電池測量精度為±16mV 一個系統最多可檢測2組12節電池,每組5個,共10個電巡檢單元 可通過撥碼開關設定地址 工作電源可兼容AC110V,DC110V,AC220V,DC220V 絕緣檢測單元>>> 檢測三條母線對地電壓,測量精度為0.5% 每個單元檢測30回路支路絕緣電阻,測量精度為±0.3K歐姆 采用先進的霍爾漏電流傳感器檢測支路漏電流(小電流)的方式 提供傳感器所需工作電源,無需外加電源 一個系統最多可擴展到8個絕緣檢測單元,共240回路 工作電源可兼容AC110V,DC110V,AC220V,DC220V 電源模塊特點>>> 內置監控,可實現單機或多機關聯無監控系統運行 RS485接口,與電源監控連接,運行及控制參數實現四遙” 運行與控制參數可根據要求通過面板設定 N+1備份,高精度動態均流,無需任何調節 過流,過壓,過溫等多項警告模式及保護功能 多種輸入輸出接線方式,可實現帶電插拔 單項或三相交流供電,使用靈活,方便! 訂貨需知>>> 請注明裝置型號、規格或系統參數要求. 柜體外型尺寸、顏色要求. 裝置的額定 電壓、蓄電池數量、容量 及型號. 直流饋電回路數及最大負荷電流.接線方案及所需設備數量和交貨期 |
