   YKMGD（LXMGD）系列高壓水電阻軟起動柜（水阻柜）是一開集團林信公司專為額定電壓為3-10KV大中型同步或異步鼠籠式,繞線式電動機制造的高壓業態軟起動裝置,采用具有國內領先水平的計算機仿真軟件對電動機的起動全過程進行模擬仿真，使電動機起動的全過程可預測、可調整、可控制。起動電流小而平滑、無沖擊，顯著降低電網壓降，保證電網的可靠運行，有效的保護了電動機及被其起動的傳動機械。具備完善的報警提示功能和電動機保護功能,采用PLC控制，可靠性高。

    在標準型的基礎上，增加電流閉環自動控制功能。即在電動機起動過程中自動檢測電動機電流，同時根據電流大小自動調節控制裝置，使電動機起動達到最佳化。

    采用先進的控制技術，使電動機起動過程的控制響應更快，精度更高。

    電動機起動電流可預置，滿足不同工況，負載的起動要求。

    該裝置是在電機定子回路中串入可變液體電阻的一種降壓起動方工，即隨著主電動機的起動，裝置自動改變液體電阻動、定極板之間的間距（或是兩極固定不變），使電阻線性均勻減小，電機端電壓均勻提高的一種起動方式。

    主機起動結束后，軟起動裝置從主回路中完全脫離開（或處于零電位），活動極板自動復位，為下次起動作好準備。

額定電壓(KV 有效值) 3 6 10
最高電壓(KV 有效值）3.5 6.9 11.5
電液箱工頻耐壓(KV)(有效值) 相對地18 23 30
同相間12 15 18
最小電氣間隙 75 100 125
起動電流/額定電流(lq/Ie) 2.5-3.5(現場可調)
液阻正常工作溫度(℃) 0-70
起動時間 10-60-120(現場可調)
防護等級IP20,IP30
連續起動次數(次) ＜1500kw 冷態（＜20℃) 熱態（≥20-4℃)
咨詢熱線:13616647778 聯系人:趙工
水阻柜LXMGD-800
水阻柜LXMGD-900
水阻柜LXMGD-1000
水阻柜LXMGD-1600
水阻柜LXMGD-1800
水阻柜LXMGD-2000
水阻柜LXMGD-2200
水阻柜LXMGD-2800
水阻柜LXMGD-3200
水阻柜LXMGD-4000
水阻柜LXMGD-5000
水阻柜LXMGD-6000
水阻柜LXMGD-8000

水阻柜YKMGD-800
水阻柜YKMGD-900
水阻柜YKMGD-1000
水阻柜YKMGD-1600
水阻柜YKMGD-1800
水阻柜YKMGD-2000
水阻柜YKMGD-2200
水阻柜YKMGD-2800
水阻柜YKMGD-3200
水阻柜YKMGD-4000
水阻柜YKMGD-5000
水阻柜YKMGD-6000
水阻柜YKMGD-8000

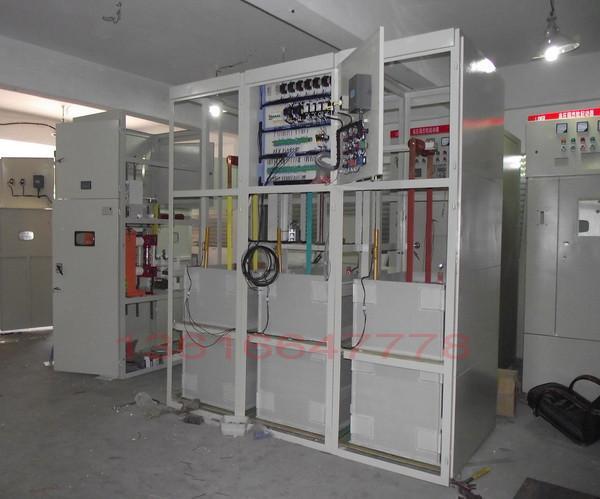

一.高壓水阻柜主要組件
1、柜體:由角鋼和金屬薄板焊接而成，柜體內預留有電液箱固定位，電氣室固定位以及整套傳動機構的活動空間，并予留了柜體接地設施，整個裝置的進出線均采用下進下出方式。
2、電氣室:電氣室內安裝有各種用于在主機起動過程中參與控制保護的低壓電氣元件，門上安裝有指示登記表、操作開關、信號燈等，室的下部安裝的是二次外接端子排。
3、水阻箱:電液箱在柜內下部，箱內安裝有液體電阻起動（未定）、定極板。在主機起動過程中正是通過控制改變他們之間的間距來實現軟起動的。箱內還設有液位過低、液溫過高等保護開關，在主機起動前一旦液面低于液位線，就有報警輸出，同時產生電氣聯鎖禁止起動。在停機斷電的情況下方 可通過加水孔（排潮孔）注入清水（自來水），直到液位過低報警消除即可。電液箱是本裝置的核心之一，只有在箱體完好、狀態（包括液溫、液位）輸出正常、動定極板位置適宜，本柜才能輸出允許起動信號，主機才能進行起動操作。關于允許起動信號所包含的全部條件將在使用及維護中進 行介紹。

二.運輸儲存
（1）本裝置的運輸過程中，嚴禁橫放、側置，并需加防雨措施；
（2）本裝置（即使是帶外包裝的）不宜長期戶外儲放。較長時間不用的柜子包括電液粉等備件，應儲放 在干燥、通風的室內。

三.訂貨須知
  訂貨時請?zhí)峁╇妱訖C型號、額定功率、額定電壓、額定電流、定子接法（Y、△）星點可否打開；
　若需做仿真應提供電動機的Iq/Ie、Mq/Me、Mmax/Me、GD2、以及被拖動完成特性曲線或相關參數電網 短路容量Sd和工況說明,設備表面顏色,若用戶有其它特殊要求，可與我公司協商訂貨。
