蓄電池組參數在線監測儀
蓄電池組參數在線監測儀•配置選擇及說明
產品型號                      配置說明
BCSU-50R                 兩組48節12V電池單體、滿足電力UPS蓄電池組、在線監測內阻
BCSU-120R                一組120節2V電池單體、滿足電力220V蓄電池組、在線監測內阻
BCSU-24R                 兩組24節12V電池單體、滿足電力220V蓄電池組、在線監測內阻
BCSU-110R                兩組60節2V電池單體、滿足電力110V蓄電池組、在線監測內阻
BCSU-240R                一組240節2V電池單體、滿足電力UPS蓄電池組、在線監測內阻
BCSU-60R                 兩組24節2V電池單體、滿足電力通信48蓄電池組、在線監測內阻
蓄電池組參數在線監測儀
        蓄電池存在的任何故障，BCSU蓄電池內阻監控管理系統可以為用戶提供精確的預報，通過在線實時監測蓄電池電壓及內阻，有效檢測每個電池單體狀況，有效預測出各節電池的供電性能。有效排查各類故障隱患，BCSU蓄電池監控的重要監測功能包括有：
（1）單體浮充電壓監測功能：單體電壓監測功能可以有效在線監測各單體電池電壓的均衡性。但蓄電池浮充電壓和電流的關系受內部氧再化合物的影響，故障電池的單體電池浮充電壓偏移也比較大，所以通過浮充電壓進行閥控鉛酸電池的故障檢測時，檢測結果存在一定的誤差。甚至有“浮充電壓正常但放電時出現嚴重故障”的情況。
（2）單體電池放電電壓及充電電壓監測功能：監測單體電池放電充電時的電壓變化，是檢測閥控鉛酸電池的故障的一種有效方法。單體電池電壓放電時下降的速度、充電時上升的速度都與蓄電池供電性能“健康”狀況有關，故障電池的放電電壓下降得比正常電池快、充電電壓上升比正常電池快。據此可以檢查出故障電池，這種方法檢測結果準確，但必須與放電試驗結合進行。
（3）在線監測單體蓄電池內阻準確預測電池故障 ：通過監測單體電池內阻預測電池故障是一個可以替代頻繁放電試驗的精確可靠方法。需要說明的是：單體電池的內阻與其壽命、供電能力有著密切關系，因此可以用來檢測電池放電時的供電性能；單體電池的內阻與其容量的關系不成線性關系，因此單體電池的內阻不能用來直接表示電池準確的容量，但可以作為電池性能好壞的重要指示信號。大量實驗結果表明，如果單體電池的內阻增加超過某個經驗數據，這個電池的未來壽命一定有問題，甚至不能放出應有的容量了，據此可以精確有效檢查出有故障隱患的電池。
（4）其它監測及告警功能：實時在線監測并記錄電池充放電運行情況，檢查和確認電池組的工作狀態。為防止影響將來電池正常工作的有害條件施加于電池，在異常工作條件（例如在高壓下浮充、深度放電和溫度過高過低等）出現時將及時告警并記錄。
（5）歷史數據存檔及管理功能：蓄電池組從安裝到報廢之間的所有充電記錄，放電記錄，異常事件等，BCSU蓄電池監控管理系統實現全過程記錄并一一存檔，可自動計算各單體電池剩余容量，通過特性曲線，及特性比較圖，并判斷蓄電池的性能優劣，可以通過對所有電池單體內阻歷史數據進行對比，根據內阻變化趨勢來判斷分析出蓄電池壽命及故障隱患。
蓄電池組參數在線監測儀
蓄電池組參數在線監測儀的主要特點：
1. 具備實時在線監測蓄電池組各單體電池的內阻、電壓、電流、溫度及總電壓功能。
2. 可以通過后臺數據分析軟件，對蓄電池組進行在線剩余容量分析。通過蓄電池內阻及剩余容量分析，精確判斷蓄電池大電流放電能力及供電性能。
3. 具有自動校準功能，保證測量精度的準確性。工作環境或老化等原因導致產品測量精度發生誤差，現場使用工程師可自行校準,無須返回廠家計量及校正。
4. 監測主機配備背光式液晶顯示屏，方便巡查人員查看各種充放電記錄、異常事件及蓄電池工作狀態查詢。
5. 具備記錄存儲功能，可以將測量全過程的電池組和電池單體的電壓、放電電流、溫度等參數實時（可根據需要設定掃描周期）地記錄下來。
6. 定期在線監測蓄電池各單體內阻值、通過內阻分析精確有效查找出蓄電池故障隱患。
7. 具備圖表分析功能，可以通過后臺軟件顯示總電壓曲線圖、各單體電壓曲線圖、電壓條形圖、電流曲線圖、特性比較圖及數據表格等圖表，幫助用戶直觀分析電池工作狀態。
8. 具有在線監測分析、自動計算每個單體電池的剩余容量。
9. 異常告警功能：當發生電池電壓過高、過低、溫度異常事件時，主機自動告警并實時保存報警記錄。異常事件能自動記錄并上傳，主機能保存1000個以上異常事件，每一異常事件排序以發生時間作為標識。
蓄電池組參數在線監測儀
BCSU技術規范----適用于電力220V/110V蓄電池組在線監控：
特性 技術參數
型號 BCSU-120N BCSU-120W BCSU-120C BCSU-120D  BCSU-120R
應用范圍 電力220V電池系統的
日常維護檢測 電力220V電池系統
在線實時監測 電力220V電池系統在線實時監測 電力220V電池系統在線實時監測
適用場合 便攜式、可移動 固定式，在線監控
采集方式 有線采集
單體電壓 無線采集
單體電壓 有線采集單體電壓 有線采集單體電壓 有線采集單體電壓
剩余容量分析 有 有 有 有 有
內阻監測功能 無 無 無 無 有內阻監測功能

測量組數 測量1組，每組120節
適用于220V/110V 監測1組
2V、120節/組 監測2組
2V、120節/組 監測1組
2V、120節/組
內阻監測界面 無 無 無 A、測量范圍：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5%
蓄電池組參數在線監測儀
BCSU技術規范----適用于鎘鎳電池、電力220V/110V蓄電池組在線監控
特性 技術參數 　
型號 BCSU-240H BCSU-24D BCSU-24R BCSU-110D BCSU-110R
應用范圍 鎘鎳電池系統
在線實時監測 電力220V電池系統
在線實時監測 電力220V電池系統
在線實時監測 電力110V電池系統
在線實時監測 電力110V電池系統
在線實時監測
適用場合 固定式，在線監控 固定式，在線監控 固定式，在線監控 固定式、在線監控 固定式、在線監控
采集方式 有線采集
單體電壓 有線采集
單體電壓 有線采集
單體電壓 有線采集
單體電壓 有線采集
單體電壓
剩余容量分析 有 有 有 有 有
內阻監測功能 標配無，可選配內阻監測功能，型號是BCSU-240M
無 有內阻在線監測功能 無 有內阻在線監測功能
測量電池組數 在線監測一組
鎳隔電池240節/組 在線監測兩組
12V、24節/組 在線監測兩組
12V、24節/組 在線監測兩組
2V、60節/組 在線監測兩組
2V、60節/組
內阻監測界面 無 無 A、測量范圍：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5% 無 A、測量范圍：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5%
蓄電池組參數在線監測儀
BCSU技術規范----適用于UPS  600V蓄電池組在線監控
特性 技術參數

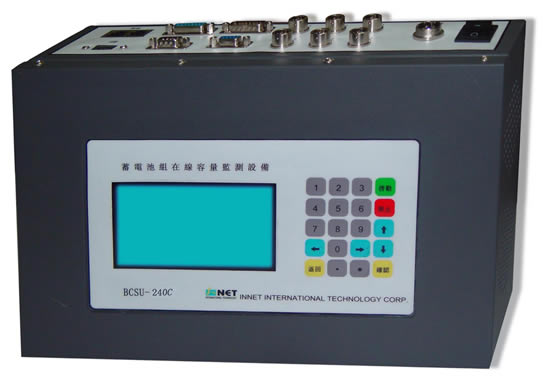

型號 BCSU-50N BCSU-50H BCSU-50D BCSU-50R   BCSU-240C
應用范圍 UPS 蓄電池組 UPS 蓄電池組 UPS 蓄電池組 UPS 蓄電池組 UPS 蓄電池組
適用場合 便攜式、可移動 便攜式、可移動 固定式，在線監控 固定式、在線監控 固定式、在線監控
采集方式 有線采集單體電壓 無線采集單體電壓 有線采集單體電壓 有線采集單體電壓 有線采集單體電壓
剩余容量分析功能 有 有 有 有 有
內阻測量功能 無 無 無 有內阻監測功能 無
測量電池組數 同時測量兩組
12V、48節/組 同時測量兩組
12V、48節/組 同時監測兩組
12V、48節/組 同時監測兩組
12V、48節/組 同時監測一組
2V、240節/組
內阻監測界面 無 無 無 A、測量范圍：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5% 無
蓄電池組參數在線監測儀
BCSU技術規范----適用于通信48V蓄電池組在線監控
特性 技術參數
型號 BCSU-60N BCSU-60W BCSU-60C BCSU-60R
應用范圍 通信48V電池系統的
日常維護檢測 通信48V電池系統
日常維護檢測 通信48V電池系統
在線實時監測 通信48V電池系統
在線實時監測
適用場合 便攜式、可移動 便攜式、可移動 固定式，在線監控 固定式、在線監控
采集方式 有線采集單體電壓 無線采集單體電壓 有線采集單體電壓 有線采集單體電壓
剩余容量分析 有 有 有 有
內阻監測功能 無 無 無 有內阻在線監測功能
測量電池組數 同時測量兩組、24節/組 同時測量兩組、24節/組 在線監測兩組、24節/組 在線監測兩組、24節/組
內阻監測界面 無 無 無 A、測量范圍：0~200 mΩ
B、分辨率：0.001 mΩ
C、精度：±5%
免費提供“蓄電池日常維護檢測方案”及《產品選型手冊》：
發電廠220V蓄電池維護測試推薦方案（3個方案9個產品供選擇）
變電站220V蓄電池維護測試推薦方案（3個方案8個產品供選擇）
通信中心機房48V蓄電池維護測試推薦方案（3個方案8個產品供選擇）
移動基站（模塊局站）48V蓄電池維護測試推薦方案（3個方案8個產品供選擇）
UPS電池及UPS電源維護檢測推薦方案 （5個方案12個產品供選擇）
