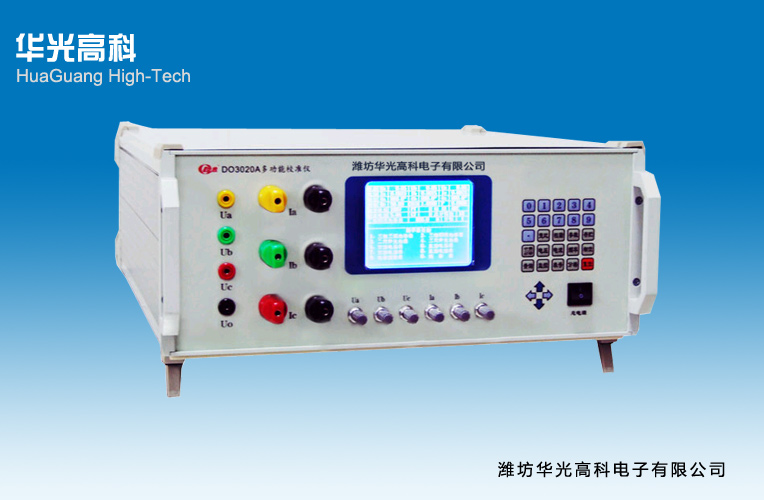

DO3020A

SD109—83電能檢定裝置檢定規程

SD—11—83交流儀表檢定裝置檢定裝置檢定方法

◆主要功能說明
 數字調頻、調相、調幅、智能化設計、操作由鍵盤控制；
 電壓、電流輸出具有恒壓、恒流特性，定頻、定相功能；

 多功能標準表具有功率、電能、交/直流電壓、交/直流電流標準；
 直流輸出與交流輸出分開；

 輸出電壓短路、輸出電流開路具有自動保護功能，并有聲光提示；
 背光式液晶顯示直觀明了；

 采用編程方式電表進行檢驗，直接顯示誤差并打印測試結果；
 具有除電能表外的軟件修正標準表功能。

◆主要技術參數

 輸出電壓檔：30V、100V、200V、400V、600V調節細度為0.01%，各檔有20%余量；

 輸出電流檔：0.1A、0.5A、1A、2.5A、5A、10A、20A調節細度為0.01%，各檔有 20%余量；
 輸出頻率范圍：45—65Hz，調節細度0.01Hz；
 輸出相位調節：0—360°，調節細度0.1°；

相角對稱度：三相四線電壓120°±0.5°、三相三線電壓60°±0.5°、電流120°±1°；
 輸出波形失真度：電壓、電流波形失真度<0.5%；
 直流電壓與交流電壓相同并增加直流75mv檔；
 直流電流與交流電流相同并增加直流1mA檔；
 輸出直流電壓、電流紋波為≤1%；
 輸出電壓、電流、功率穩定度為0.02%/2（分鐘）；
 輸出電壓、電流表準確度0.1%；（電能表精度0.1%）。

 輸出電壓、電流每相額定容量為20VA，輸出直流電壓、電流額定容量為15VA；
 供電電源：220V±10%、50Hz±1%線路無突變負載；

 工作環境溫度：-5℃—35℃、濕度為85%，無腐蝕性氣體；
 體積：長350×寬430×高190（mm）；
 重量：25kg
