電源保護器概述：

JL-410電源保護器是一種多功能三相三線制電源系統或三相用電設備的監測和保護儀器。集三相電壓顯示、過電壓保護、欠電壓保護、缺相保護（斷相保護）、三相電壓不平衡保護、相序保護（錯相保護）于一體。可用來監視三相供電系統中的重要參數（電壓、相序、缺相、相平衡），對三相電源的可能危害電源系統和設備安全可靠運行的異常情況,可及時發出報警信號，使控制系統能夠在機器設備遭到更大損壞之前予以適當?shù)奶幚恚瑥亩�使機器設備和系統獲得最大程度的保護，提高機器、設備和系統的有效性，減少由于三相系統故障而引起的維護費用及維護時間。

JL-410電源保護器采用功能強大的微處理器和非易失存儲技術，顯示采用高清晰超寬溫中文液晶，具有功能齊全，性能穩定，顯示直觀、操作簡便、并且具有聲光報警功能的特點。

JL-410電源保護器采用面板式安裝，高雅、亮麗的外觀，為低壓電控裝置提升檔次。

J      L-410電源保護器（又稱三相電源 保護器、相序保護器、過欠壓保護器等）主要用于交流50/60Hz，額定電壓660V以下，工業三相100V、220V、380V（400V）、440V（460V）、660V等電壓級別的各種故障檢測，對三相輸入電源的電壓過高、電壓過低、斷相、錯相(逆相序)、三相電壓不平衡等提供繼電保護，可廣泛應用于配電柜、配電箱、電控箱、電力電子裝置、電信通訊機房電源等，是工業設備運行中維護設備工作電壓正常的不可缺少的保護產品。

電源保護器產品主要特點

高精度：采用功能強大的微處理器，尤其采用交流采樣技術，電壓測量精度為±0.5%，能分別顯示三相電源線電壓值，相當于三相電壓表的功能。

功能全面：具有三相電壓顯示、過電壓保護、欠電壓保護、缺相保護（斷相保護）、三相電壓不平衡保護、相序保護（錯相保護）、聲光報警于一體。

高可靠：采用獨特的三相電源供電技術，即使在極低電壓、甚至在缺相情況下，也能保證保護、報警、顯示的功能正常工作。

人性化：所有保護功能均可選擇開啟（ON）或關閉(OFF)，并可設置動作門限值及動作時間，方便用戶根據實際需要靈活調整。在正常運行時也可以進行設置參數的查看以及修改。

直觀顯示：采用專用超大、寬溫度、高清晰中文液晶顯示屏，正常工作時顯示三相電源線電壓值；故障時直接用中文顯示故障原因，并且可同時顯示哪一相故障，以及故障時的電壓值，便于迅速確定故障原因及部位。

故障指示：檢測到故障狀態但未到脫扣時間，故障指示符長亮，背光閃爍，脫扣動作后故障指示符閃爍，背光長亮，同時蜂鳴器發出斷續報警聲音。

故障記錄：采用非易失存儲技術，當發生過壓、欠壓、缺相、不平衡、逆相序故障時記錄故障，即使本產品完全斷電也能記憶故障信息，方便故障查詢。可記憶最近三次故障信息，具有黑盒子功能，利于事故后分析故障原因，便于排除故障。

安裝方式：采用96×96標準尺寸面板，方便用戶施工安裝。

復位方式：相序、缺相故障手動復位；不平衡、過欠壓故障自動復位，也可按復位鍵手動復位。斷電后故障鎖存功能。

電源保護器功能描述：

 1、過電壓保護：當電網電壓大于設定值時啟動該項保護功能，動作門限值設定范圍OFF-390-490V，動作方式為定時限，動作時間設置范圍0.1-25s。保護動作后電網電壓恢復到小于設定值10V以上時，保護器自動復位，也可按復位鍵手動復位。用戶可選擇是否啟用該項保護功能。

2、欠壓保護：當電網電壓小于設定值時啟動該項保護功能，動作門限值設定范圍300-370V-OFF，動作方式為定時限，動作時間設置范圍0.1-25s。保護動作后電網電壓恢復到大于設定值10V以上時，保護器自動復位，也可按復位鍵手動復位。用戶可選擇是否啟用該項保護功能。

3、三相電壓不平衡保護：當電網電壓三相不平衡度大于設定值時啟動該項保護功能，不平衡度動作門限值設定范圍OFF-5-30%，動作方式為定時限，動作時間設置范圍1-25s。當電網電壓三相不平衡度恢復到小于設定門限值2%以上時，保護器自動復位，也可按復位鍵手動復位。用戶可選擇是否啟用該項保護功能。

  4、缺相保護：當電網電壓三相不平衡度大于30%時啟動該項保護功能，動作時間1s。當斷相故障消失后，可按復位鍵手動復位。三相電壓不平衡保護關閉時，斷相保護功能也隨之關閉。

  5、相序保護：當三相電源相序錯誤時啟動該項保護功能，動作方式為定時限，動作時間1s。當相序錯誤故障消失后，可按復位鍵手動復位。用戶可選擇是否啟用該項保護功能。

  6、故障記憶：能記憶最近三次故障信息，故障序號1為最近一次故障信息，當故障信息大于三次時，自動把最早的故障信息刪除。

7、聲光報警：保護器顯示屏的背光作為光報警信號，當保護器檢測到任何故障時，保護器還未動作脫扣時，故障指示符長亮，背光閃爍；當保護器動作脫扣動作后，故障指示符閃爍，背光長亮，蜂鳴器斷續鳴叫，此時按任意鍵可消除聲音報警。按復位鍵或故障自動復位后光報警才停止。

8、背光技術：操作任意按鍵背光點亮，方便全天候的操作、觀察。在正常工作狀態下無按鍵操作25秒后關閉背光；在報警狀態下無按鍵操作5秒后背光閃爍。

9、聲報警: 保護器進入和退出設置狀態時蜂鳴器發“嘟”聲提示。在報警狀態下蜂鳴器發出斷續報警聲音，此時按任意鍵取消報警音，直到下次報警時才發出響聲。

10、電壓表功能：正常運行狀態：保護器默認顯示“A相、B相”及電壓值，即A、B相線電壓Uab。此時按“▲”“▼”鍵可切換顯示“B相、C相”及電壓值，即B、C相線電壓Ubc；或“A相、C相” 及電壓值即A、C相之間線電壓Uac。

電源保護器技術參數

輸入電源：三相三線。

電源電壓范圍：線電壓300～490V AC 50HZ。

電壓測量范圍：線電壓300～490V AC。

顯示：超寬溫中文液晶顯示。

輸出形式：獨立的常開、常閉輸出。

輸出負載能力：電阻性負載: 5A/250V AC, 5A/30V DC；電感性負載: 1.5A/250V AC, 1.5A/30V DC。

輸出觸點機械壽命：>100,000次。

額定消耗功率：3VA。

電氣隔離強度>2000VAC, 脈沖耐電壓 2.5KV(1.2/50us)。

測量誤差：滿刻度時小于0.5%。

安全防護等級：IP20。

外形尺寸（開孔尺寸）：96 ×96×45.5 mm（90.5×90.5mm）。

工作環境：溫度-25℃～65℃,濕度<85%，無凝露。

故障記憶：三次

購電源保護器時請寫明產品型號、電流規格、數量，并詳告收件人單位、地址、郵編、聯系人及電話。

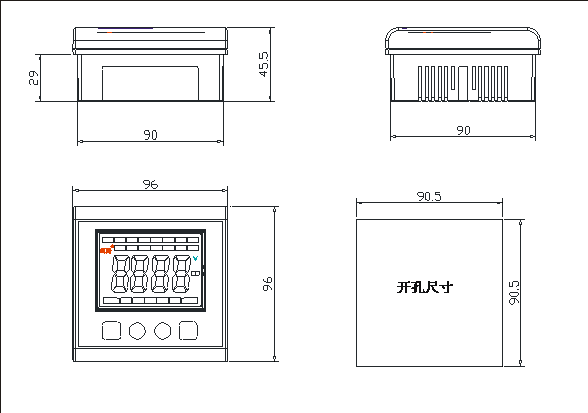

電源保護器外形尺寸：

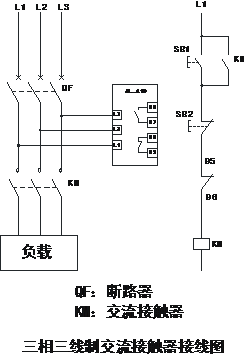

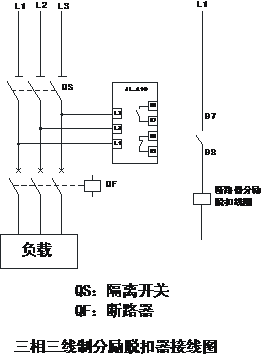

電源保護器接線圖：
