蓄電池在線監測系統

Battery Monitoring System

    本系統源于西門子經典大型UPS S52系列上使用的蓄電池監測系統單元BMM，修正了只能在英文環境下運行的問題，并使其能普遍適用于不同UPS/EPS、直流屏以及其它帶有蓄電池的供電系統上。系統建立在對蓄電池動態監測的基礎之上，無需對母線釋放交流電壓（目前內阻測試使用該方法），不會影響整流/充電器的正常工作。該系統能全面、有效地偵測每一節蓄電池的性能及狀態，是保證蓄電池組安全、持續工作必不可少的配備！

產品特點
● 高精度、高時效的蓄電池檢測單元BMM采用最新科技的元器件，每個測量端口均采用光電隔離器與內部核心電路隔離，并且各電池電壓輸入端口都串接了一個保護電阻，保證了良好的安全性及測量數據的高精度。

● 超強的軟件利用數據庫提供的完整數據進行處理、分析，不會讓你漏掉蓄電池狀態每次微小的波動，從而對蓄電池的健康狀況給出最準確的診斷。
● 我們通過強大的軟件使用蓄電池在日常運行中的數據來判斷其性能，沒有測量?jī)?nèi)阻，所以無需在直流母線上注入低頻交流信號，對直流系統供電不會產生任何不良影響，徹底根除由母線對地分布電容所引起的誤報警，也不會干擾整流器的正常工作。

主要功能

- 單體電壓實時監測

- 電池組電壓實時監測

- 電池組充電/放電電流

- 環境溫度實時監測

- 顯示電壓、電流、溫度曲線

- 挑選出表現異常的電池

- 對異常的事件報警

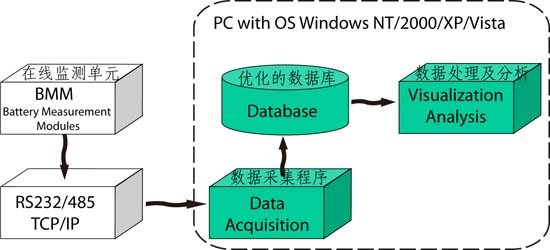

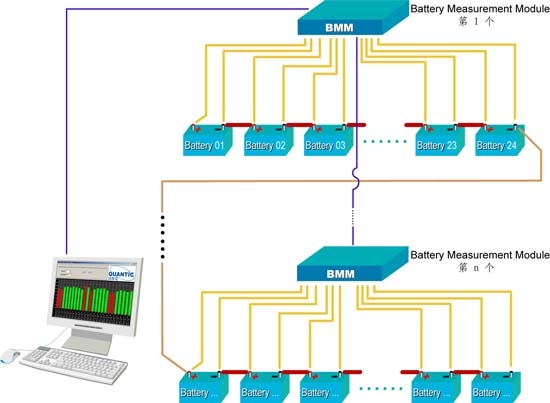

    每個BMM硬件單元最多可以監測24節蓄電池,可以通過串聯多個監測單元增加要監測的蓄電池節數，能很好地適應各種蓄電池串、并連使用的環境。電腦軟件部分分成了數據采集和數據處理兩個獨立的進程，增加了軟件的靈活性，為功能的增強提供了基礎。數據采集程序采集數據后存儲至數據庫，本地或遠程的蓄電池分析程序可以使用該數據庫提供的實時數據分析并顯示每一節蓄電池的狀況。上圖顯示了這種結構。

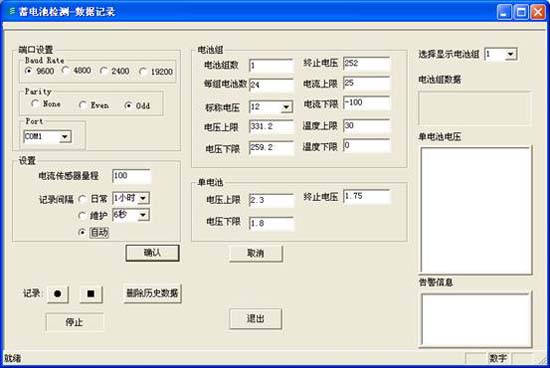

    上圖是數據采集程序界面。數據的采集有三種模式可選擇：日常運行模式，維護模式及自動模式。日常運行模式記錄數據的時間間隔較長，用于日常的監測；維護模式記錄數據的時間間隔較短，用于放電、充電維護時的監測；自動模式則自動識別數據的變化，如果電池?cái)?shù)據有變化，則將數據記錄，否則，只監測不記錄。合理使用這些記錄模式，可以大大減小數據庫的容量。更換新的蓄電池后，原有的數據可以刪除，當然可以事先備份。在數據記錄過程中，若所采集的數據超出了所設定的報警值，程序會立刻給出報警，詳細列出報警內容，屬于單節電池報警的會給出該電池序號，多組電池并聯的情況，還會有組信息。

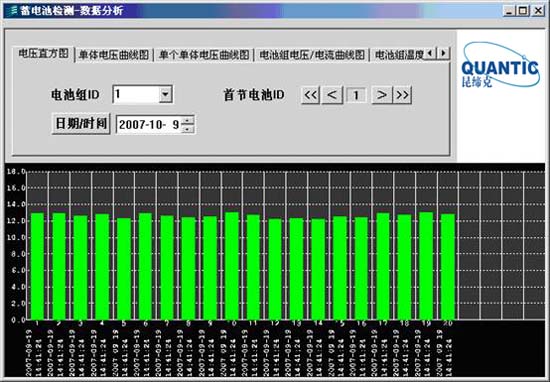

    蓄電池性能分析程序可以實時處理并顯示每節蓄電池的狀況，功能十分強大：可以進行每節電池電壓的比較；顯示電壓（每一節和整組）、電流以及溫度的曲線；計算充入、放出電量的多少，用此功能可以估計電池組的實際容量；在電池狀態發生異常時出報警，并標記出問題電池。
