一、概述

本產品用于向運行人員提供開關設備安裝處回路電壓狀況的信息，其內部電路采用低功耗的發光二極管，具有功耗低、性能穩定、可靠性高的特點。為方便用戶現場雙電源核定相位，指示器（推薦型）面板設置了相位測試端，同時指示器(推薦型)外殼的面框采用前端可卸式,用戶現場不用打開指示器外殼就可更換指示燈,適用于戶內3.6~40.5kV、頻率50Hz的高壓電氣設備中，與電壓傳感器配套使用，可以反映高壓回路帶電狀況，與隔離開關、接地開關配套，還可提高配套產品的防誤性能。

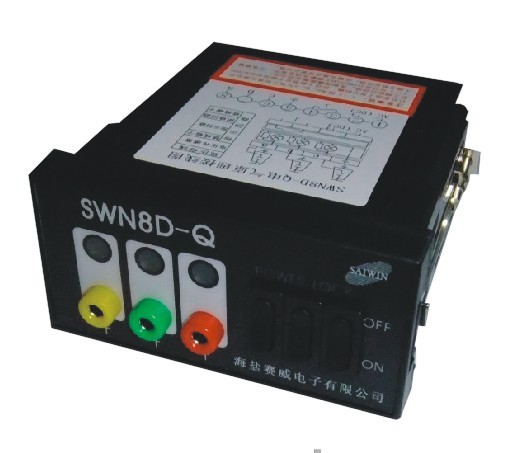

二、顯示裝置(電壓指示器)型號含義及功能

1．T型電壓指示器：當高壓端電壓在額定相電壓15%~＜65%，指示燈開始分別指示高壓端帶電狀況；

2．Q型電壓指示器：不但具有T型全部功能，還可以達到：當三相高壓母線中，任何一相電壓達到額定相電壓的65%~100%時，電子線路控制繼電器輸出接點J打開，處于強制閉鎖狀態；當三相均不帶電，①二次電源正常，輸出接點閉合，處于解鎖狀態；②二次電源斷開，輸出接點打開，處于保護閉鎖狀態，達到強制閉鎖功能。

3．特點:Q型指示器的輸入端a、b、c地（指示回路）與閉鎖回路之間，通過光電耦合器實現電氣完全隔離(兩個回路之間可以進行2kV/1min的工頻耐壓試驗)，以防止工作電源直接接地，確保開關柜供電電源（直流屏）的正常工作。

三、正常工作條件

1．環境溫度-25℃~+40℃；

2．海拔高度：不高于3000m；

3．環境相對濕度日平均值不大于95%，月平均值不大于90%。
