1. 開始起動的初始電壓可根據需要設定,最低至10%的電源電壓。可大大降低電機的起動電流，降低了對電網容量的要求，節省有關設備投資。降低電機本身和傳動機械的沖擊應力，可延長電機和傳動機械設備的使用壽命。

 2. 起動的初始電壓、時間和停止減速時間可根據負載的要求進行設置，以充分滿足各種設備的起動,運行的工藝要求。

3. 采用多種起動模式（降壓起動和恒流起動）的控制方式以滿足各種設備的控制需求。

4. 十分完善的電機運行保護功能，可以確保設備的安全運行，保護功能有；輸入電源相序錯誤、輸入電源缺相、電機單相運行、電機三相電流不平衡、電機過載運行保護，輸出電纜和高壓電動機對地漏電閉鎖保護等。

5. 產品在工作中顯示電機的三相工作電流，并顯示累計電機運行時間，且不受停電影響，便于了解設備的運行累計時間,便于進行定期保養和維護。

6. 各項運行參數的顯示均為中文顯示，設置參數非常直觀簡便。

7. 具有RS485通訊接口，通過雙絞線與上一級的監控計算機通訊。

二、面板所顯示的各項參數功能的中文說明：

電機運行累計(RUN time)： 0-9999小時；該計數值為歷次運行的時間累計，并且不受停電的影響，計滿9999小時后自動復位回零依次循環。

起動時間(START time)：   單位為秒；   0.1-199.9秒(S)

停車時間(STOP time)：    單位為秒；   0.1-199.9秒(S)

過載電流(EQIS current) ： 單位為A；一般為電機銘牌額定電流的1.1倍左右。當電機在運行的時候（不包括起動過程電流），如果達到或超過該設定數值，控制器將進行過載計時，當達到過載時間所設定的時間時，控制器將停止工作并產生過載報警信號提示。

過載時間(EQIS time)：單位為秒；0.1-199.9秒(S)；

當電機電流超過過載電流的設定值時,如超過該設定時間，則產生過

載報警。該時間具有反時限保護特性，即實際電流超過設定的過載電

流值越大，保護時間就越短。

起動電壓(START.Vol)： 數值范圍：（10%-90 %）Ｕi；開始起動時的

電壓，對應供電電源電壓的10%-90%，用戶可根據現場設備實際情況

進行設定調整。

漏電電流(Leak Cur)： 該項數值的單位為mA，范圍為10-999mA。當設定的數值小于10mA時，該項功能無效。該電流值是由軟起動器輸出端所接的零序電流互感器所檢測的值，當輸出電纜或者高壓電機對地產生漏電流時，如果零序電流互感器所檢測出的漏電流值大于該項設定值時，軟起動器將立刻停機并報警。

起動限流(START Cur)：單位A,當起動方式選擇為“恒流”時，該電

流值為起動過程中電機最大電流值。在該起動方式下，電機的起動時

間取決于起動限流的設定數值和設備的負荷及機械慣量。此時起動時

間的設定值為最大保護時間，如果由于負載過大原因?qū)е略谠O(shè)定的起

動時間內還沒有完成起動，將會停機并產生“起動超時”報警，如設

備正常，可通過增大限流值和增加起動時間來解決，必須注意！該最

大設定值不得超出“互感電流”設定值的二倍！當起動方式選擇為“降

壓”時，該項參數值無效。

漏電顯示(Leakage A)：顯示值為實際漏電流值。

互感電流(Survey Curr):單位為A該項參數為生產廠家設定的機內互感器數據 用戶不得隨意修改。

起動方式(START Mode)：降壓(Low V)：在該方式下，電機起動時從

設定的“起動電壓”一項中的低電壓開始，按所設定的起動時間逐漸

線性地提高輸出電壓，直到起動時間結束。

恒流(Con A)：即恒電流起動方式，特別適用于較大機械慣量的設備，如鼓風機等，這種恒轉矩的平滑起動可使設備和電機避免沖擊，可大大延長設備的使用壽命。在該起動方式下，請正確設定好“起動限流”和作為保護使用的“起動時間”這兩項參數。

參數修改(Preferences)： 禁止(No)：該狀態下，所有參數只能觀看，

不能修改。

允許(Yes)：在該狀態下，所有參數都可以修改。 當設備正常運行時，應設置為禁止，以防止數據被誤修改。

功能選擇(Function)：起動(Stara)：即控制器工作在通常的電機的

起動和運行的各項保護監測，適用于一般性的電機基本滿負荷均衡工

作情況。

相序保護(Phase order protection)：有效(Yes)：即控制器每次通電將檢測相序，如相序錯誤則報警。

                                              無效(No)：即控制器無論輸入正反相序都可以正常工作，可用于輸入端正，反轉接觸器來控制電動機轉向的使用場合。

三、面板操作說明：

左邊二個向上，向下鍵為參數選擇鍵，用于選擇各參數項目，中間鍵為復位鍵，用于報警后復位，右邊二個向上，向下鍵為參數內容修改鍵，用于修改選中對應的參數項。

四、故障報警的屏幕內容顯示說明：

電動機過負荷報警（Motoroverloading）: 即電機電流已經超過過載電流所設定的保護電流值，且時間也超過過載時間所設定的延時值。該項報警在撤消運轉指令后將自動復位！

輸入相序錯誤報警(Phase error): 裝置初次安裝時電源相序錯誤。應更換輸入電源相序。

輸入電源缺相報警(current Abnormity): 控制器的三相輸入電源

一相斷電,應檢查輸入電源。

電機電流異常報警(load current abnormity): 即電機三相繞組有缺

相或者有三相電流嚴重不平衡現象。

起動時間超時報警(star time Overtime): 這是恒流起動方式下才會出現的報警，初次使用時原因是“起動限流”值太小或者“起動時間” 值太少，正常使用后產生該報警則是機械負荷過重所致，應查明原因再起動。

旁路開關故障報警(bypass switch malfunction): 設備起動完成后,投入運行時,如果旁路接觸器沒有閉合（即52號接點沒有接通），五秒鐘后則會停機報警。

設備溫度超高報警(equipment temperature exceed): 該功能可用于設備溫度保護，當溫度過高時，即54號接點接通后停機報警。

電機漏電閉鎖報警: 該報警有二種方式，當COM端與55號接點接通

后停機報警。另一種即為模擬量輸入口所接的零序電流互感器信號。

以上報警導致停止運行后，在查明原因排除故障后按面板上的（復位）鍵則能清除報警。

五、高壓軟起動器外部接線端子編號的功能說明:

AC2：輸入控制公共端

70： 停止工作端；常閉接點，斷開該端與AC2的連接，軟起動器停止工作。

71：起動工作端，當70號停止工作端與AC2公共端閉合時，71號端子具有自保功能，即接通0.1秒后軟起動器工作，當斷開70號端子AC2公共端時停止工作。

60，61，62： 軟起動器報警輸出端；當軟起動器產生報警停機時，62號端口對AC1端口輸出AC220V電壓信號，通過接在這兩點的指示燈和電鈴產生聲、光報警。

73：起動輸出信號；當高壓軟起動器在起動過程中，該點與AC2端點之間輸出AC220V電壓，通過外接指示。

六、LXMGD高壓軟起動器的典型一次原理圖(見附圖)：

七、產品型號規格含義：

八、產品的使用條件：

供電電源：三相交流電壓6000V、10000V，50HZ。

適用電機：三相交流高壓電動機。

起動次數：建議每小時不超過20次。

冷卻方式：自然風冷或者強迫風冷(視容量大小和工作狀況)。

安裝方式：安裝固定于柜內。

使用條件：海拔低于2000米，超過2000米時，容量應降低使用。

環境溫度在-25℃-- +45℃;相對濕度不超過95%（20℃），無凝露。無腐蝕氣體，無導電塵埃。

九、產品型號規格

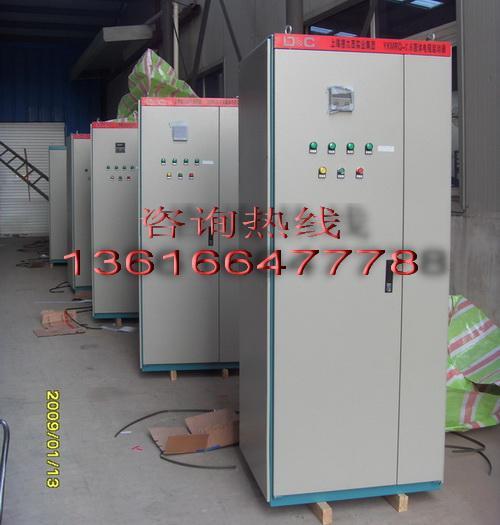

高壓固態軟起動柜LXMGR-250
高壓固態軟起動柜LXMGR-400
高壓固態軟起動柜LXMGR-560
高壓固態軟起動柜LXMGR-630
高壓固態軟起動柜LXMGR-780
高壓固態軟起動柜LXMGR-800
高壓固態軟起動柜LXMGR-900
高壓固態軟起動柜LXMGR-1000
高壓固態軟起動柜LXMGR-1600
高壓固態軟起動柜LXMGR-1800
高壓固態軟起動柜LXMGR-2000
高壓固態軟起動柜LXMGR-2200
高壓固態軟起動柜LXMGR-2800
高壓固態軟起動柜LXMGR-3200
高壓固態軟起動柜LXMGR-4000
高壓固態軟起動柜LXMGR-5000
高壓固態軟起動柜LXMGR-6000
高壓固態軟起動柜LXMGR-6600
高壓固態軟起動柜LXMGR-8000
高壓固態軟起動柜LXMGR-9500
高壓固態軟起動柜LXMGR-12500
高壓固態軟起動柜LXMGR-14500
