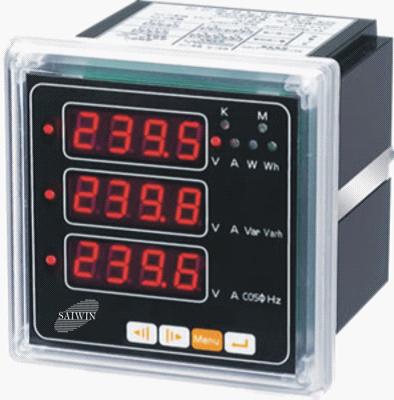

SW194E系列智能多功能電力儀表
所屬類別：電源配套分類>>測試儀器
電子信箱：saiwin@foxmail.com
聯系電話：0573-86151657
聯 系 人：沈建慧
更新時間：2011-6-3 9:40:17
一、概述
SW194E系列多功能表集可編程、數字顯示、數字通訊和多種輸入、輸出功能于一體的智能電力儀表。該儀表可測量各種常用電力參數及電能計量、數據顯示、采集及傳輸，并具有多種擴展功能模塊：數字通訊模塊、數字開關量模塊、電能脈沖模塊和模擬量變送輸出模塊，可根據需要靈活選用。所有的數據都可以通過RS485通訊口采用MOD-BUS協議讀取，開關量輸入可用于監測開關的狀態；開關量的輸出可進行遠程控制、越限報警；模擬變送輸出功能可替代傳統變送器。SW194E系列電力儀表能適應所有電壓等級及接線方式，滿足各種規格的 高低壓開關柜的分布、集中安裝方式、可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。
二、技術指標
|
技術參數 |
指標 | ||
|
精度等級 |
U、I為0.5級、0.2級，有功電能為0.5級、無功電能2級 | ||
|
顯示 |
LED或LCD顯示 | ||
|
輸入 |
適用網絡 |
單相、三相三線、三相四線 | |
|
電壓 |
額定值 |
AC100V、AC400V（訂貨時需說明） | |
|
過負荷 |
持續：1.2倍連續，瞬時：電壓2倍（10秒） | ||
|
功耗 |
＜1VA（每相） | ||
|
阻抗 |
＞300KΩ | ||
|
電流 |
額定值 |
AC1A、5A（訂貨時需說明） | |
|
過負荷 |
持續：1.2倍連續，瞬時：電壓2倍（5秒） | ||
|
功耗 |
＜0.4VA相 | ||
|
阻抗 |
＞20mΩ | ||
|
頻率 |
50/60Hz±10% | ||
|
輸出 |
數字量 |
RS-485通訊接口，MODBUS-RTU協議 | |
|
脈沖輸出 |
2路電能脈沖輸出，光耦繼電器 | ||
|
電源 |
工作范圍 |
AC/DC80-270V（可選） | |
|
功耗 |
≤5VA | ||
|
絕緣電阻 |
≥100MΩ | ||
|
隔離耐壓 |
輸入和電源＞2KV，輸入和輸出＞2KV，電源和輸出＞1.5KA | ||
|
工作條件 |
溫度 |
工作：-10~+55℃，貯存：-25~+70℃ | |
|
濕度 |
≤93%RH,不結露，無腐蝕性氣體場所 | ||
|
海拔 |
≤2500m | ||
