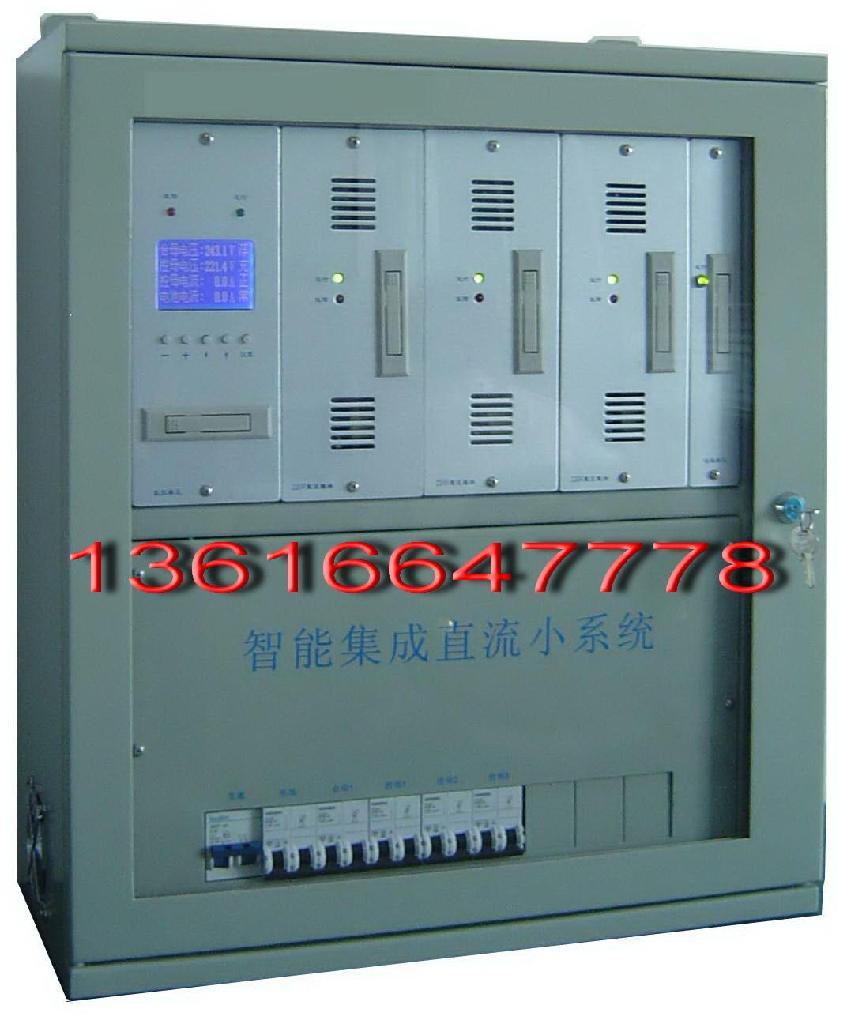

壁掛式直流屏（壁掛電源小系統）是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。
一、系統功能特點
適合構成17AH220V、17AH110V、20AH220V、20AH110V、24AH220V、24AH110V、38AH/220V、38AH110V、40AH220V、40AH110V、65AH/110V的壁掛式直流供電系統。
模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。
可安裝3個2.0A/220V、4.0A/110V自然冷模塊。
降壓單元具有自動硅鏈降壓功能，最大電流5A,沖擊電流30A/0.5S。
監控器采用LCD液晶漢字顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。
監控器具有對電池自動管理的功能。
提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。
監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。
配電單元可提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。
PT供電時系統自動限制輸出功率。
二、型號命名
17AH220V、17AH110V、20AH220V、20AH110V、24AH220V、24AH110V、38AH/220V、38AH110V、40AH220V、40AH110V、65AH/110V
YT22002 壁掛電源系統220V/2A模塊
YT12004 壁掛電源系統110V/4A模塊
YTJK-Ⅰ 壁掛電源系統監控單元
YTGL02 壁掛電源系統硅鏈單元
三、系統技術指標
交流輸入電壓： 220V±20%
PT供電電壓： 100V±10%
電網頻率：50Hz±10%
功率因數：≥0.85
輸出電壓范圍： 90V-140V連續可調（對于110V系統）
180V-280V連續可調（對于220V系統）
輸出限流：0.2A-2.5A(220V單模塊) 0.4A-4.5A(120V單模塊)
穩壓精度： ≤±0.5%
穩流精度： ≤±0.5%
紋波系數： ≤±0.1%
均流度： ≤5%
效率： ≥93%
輸出過壓保護： 280V±2V(220V), 140V±2V(110V)
絕緣電阻： ≥10M
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。
可聞噪音: ≤55Db
外形尺寸：452（寬）×600（高）×236（厚）
重量：20KG(滿配置)
四、使用環境
在海拔2000米以下工作。 環境溫度不低于－5℃，不高于＋45℃，在設備停用期間（包括儲存、運輸?shù)沫h(huán)境溫度允許為－40℃～＋60℃。
環境最大相對濕度不超過90%（環境溫度20±5℃）.
運行地點無導電或爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸氣。 安裝地基無劇烈震動和沖擊，垂直斜度不超過5°。 在室內場合下使用。
不符合以上條件的特殊使用單位應定貨時提出，取得協議，以保證本產品具有需要的技術要求并可靠地工作。
