一、應用領域 ：

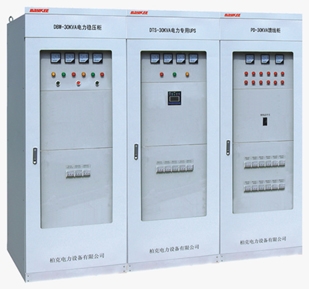

◆ BK-DTS系列電力專用UPS、DBW旁路穩壓柜、PD系列饋線柜是柏克公司針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力遠動、RTU、電力載波、電力監控等。市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器提供穩定電源給負載供電；若交流電網輸入異�；驍嚯姇r，則由電力系統后備的直流屏經逆止二極管逆變供電。當直流屏欠壓或斷電時，靜態開關切換到旁路供電；市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。
◆ 廣泛應用于發電廠、變電站、配電所等。
二、主要性能特點 ：
◆采用全數字化控制技術
◆智能型檢測及監控功能
◆數字化控制靜態開關零切換
◆第五代低壓降IGBT驅動逆變器
◆無源接點和RS232/485監控
◆輸入輸出全隔離
◆直流屏與市電的完全隔離
◆采用電力標準屏柜設計
◆具有過壓、欠壓、過流、短路等多種保護功能
◆大屏幕LCD中英文操作監控界面
◆直觀的機械式表頭指示
◆有256條超長事件記錄，方便用戶對供電狀況進行分析和管理。
◆整流器
單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±10%，負載在100%的范圍內變化時，整流器輸出直流電壓穩定在±1%內。
◆逆變器
采用SPWN技術，通過IGBT模塊逆變器把直流電壓變換為標準的正弦波交流電壓，就可以最大程度地降低失真，減小濾波器的體積。這樣在負載變化時取得極好的動態特性。
◆直流屏
在市電欠壓或故障時，與直流端相聯的直流屏就會自動毫無間斷地供電。直流屏放電時會給出信號。如果放電至極限電壓，系統就會轉入備電運行。在接近終止放電電壓時，系統將給出警示信號。
◆市電/備電
在使用雙路交流（市電為主電，另外一組為備電）的機型時，市電異常或故障時，轉為備用電源供電。兩路交流輸入都故障時，才轉為直流屏供電。
◆ 靜態開關
靜態開關可實現不間斷的完成旁路與逆變的切換功能，切換可以自動完成也可以通過手動完成。
◆智能監控
通過RS232/RS485、無源接點、電量變送信號將UPS的工作狀態和數據實時的傳輸到DCS系統，實現智能監控。
三、主要技術參數 ：
| 型號 |
DTS-10 |
DTS-15 |
DTS-20 |
DTS-30 |
DTS-40 |
DTS-50 |
DTS-60 |
DTS-80 |
| 標稱容量 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
50KVA |
60KVA |
80KVA |
| 工作方式及原理 |
在線式供電、靜態旁路開關（無間切換），雙重轉換技術，輸入輸出電壓完全隔離 |
| 交 流 輸 入 |
| 相 數 |
單相/三相 |
| 標稱相電壓 |
220V±1%(穩態負載)，220V±3%(負載波動) |
| 標稱頻率 |
50Hz / 60Hz ± 0.05 (電池供電) |
| 輸入功率因數 |
≥ 0.8 |
| 輸入波形 |
正弦波 |
| 總諧波失真 |
線性負載<2%，非線性負載<4% |
動態負載電壓瞬變
(0-0%?lt:/SPAN |
< 5% |
| 瞬間恢復時間 |
10 < ms |
| 過載能力 |
過載125%min，過載150%1min |
| 系 統 指 示 |
| 滿載效率 |
91% |
91% |
92% |
92% |
92% |
93% |
93% |
95% |
| 電腦通訊接口 |
無源接口/RS232(遠程網絡監控選件) |
| 運行溫度 |
0℃ ～ 40 ℃ |
| 相對溫度 |
30% ～ 90%（無凝結） |
| 運行高度 |
< 2000 m （每增加100m下降1%，最高4000m） |
| 冷卻方式 |
強制通行（溫控式） |
| 噪音 |
48 - 55dB |
53 - 65dB |
55 - 65dB |
| 外 形 |
| 箱體顏色 |
灰白色（可選） |
| 尺寸（W x D x H）mm |
800 x 600 x 2260/800 x 800 x 2260 |
1000 x 800 x 2260/1200 x 800 x 2260 |
| 主機重量 |
258 |
350 |
400 |
480 |
580 |
650 |
900 |
950 |
| 選 件 |
RS485/網絡適配器（SNMP）/諧波補償柜/輸入輸出配電柜/輸入輸出隔離柜
/防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸 |
四、工作原理 ：
◆ 原理框圖：
|
