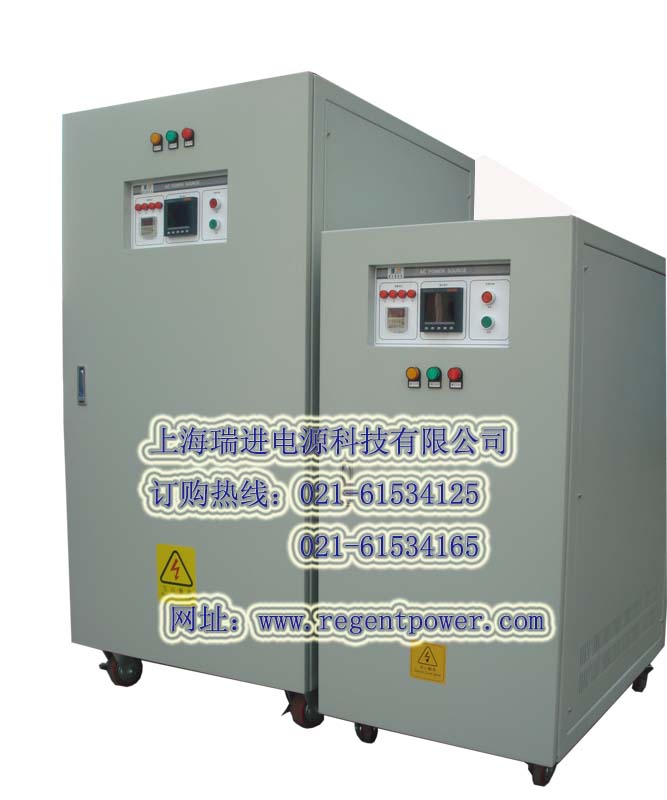

型號：RFC-33075    三進三出75KVA
電路方式：（1）IGBT / PWM調制
         （2）三相獨立設計，可承受100%不平衡負載
輸出波形：標準正弦波  CF=1.4
輸入電壓： 3相4線+地線  380V±15%   40-70HZ
輸出電壓： 3相4線+地線   線電壓（VL-L）208V固定輸出
           相位角  120°± 1°
輸出電流： 額定運行電流208A
輸出頻率： 60HZ固定
頻率穩定度：≦0.01﹪
負載穩壓率：≦0.5﹪ （100%突加、突卸負載，電壓恢復時間≤8.8ms 60HZ半個周波內）
波形失真率：≦2﹪（純阻性負載滿載測試）
波峰因數比：3：1
集合式電表：（1）VL-L、VL-N、I，P、Q、S、 F、PF、電能(9999MW·h)計量及清零功能；

            （3）帶RS485通訊口(ModBus-RTU 規約)，可將測量參數上傳至上位機；
保護功能：
 輸入：輸入短路無熔絲保護、輸入缺相保護
 輸出：過載保護、過壓保護、過溫度保護、短路保護、自診斷保護
      （1）過載保護：100%負荷可長期穩定運行；
                      150%過載延時保護（延時時間0-5min可任意設定，過載時間小于設定時間，機器正常運行）；
                     200%過載瞬間保護（保護時間≤2ms）；
     （2）過壓保護：輸出電壓超過220V（VL-L）瞬間保護（保護時間≤2ms）；
     （3）過溫度保護：IGBT模組散熱筒溫度≥85℃機器保護（保護時間≤2ms）；
     （4）短路保護：火線對火線短路（L-L）、火線對零線短路（L-N）（保護時間≤2ms）；
     （5）自診斷保護：器件故障（IGBT、保險絲），主板故障（保護時間≤2ms）；
保護指示：
輸入缺相保護：黃 綠 紅 對應輸入A B C三相（燈亮正常 燈不亮該相缺相）；
輸入掉電指示：輸入市電突然中斷，重新來電的指示；
輸出過載保護、輸出過壓保護、輸出過溫保護 單獨指示；
輸出短路保護 與 自診斷保護 （可恢復：短路保護  不可恢復：自診斷保護）；
另：變頻電源因上述任意一種原因保護，變頻電源頂部聲光報警器聲光報警；
通訊功能：帶RS485通訊口(ModBus-RTU 規約)，功能如下
可上位機控制變頻電源 啟動/停止；
可上位機讀取變頻電源運行參數（通過集成式電表的RS485通訊功能）；
可上位機讀取運行異常日志（變頻電源運行中的出現的報警類型及時間）；
整機效率:≧87﹪
絕緣阻抗：500V DC/200MΩ
耐壓絕緣：1800V AC/5mA/1min
冷卻方式：強制風冷
噪音：1m處小于60db
工作環境溫度：0~45℃
相對濕度：0~95﹪（非凝結狀態）
海拔高度：1500m
整機防護等級：IP20
尺寸：800*1090*1600（mm）
重量：750KG
