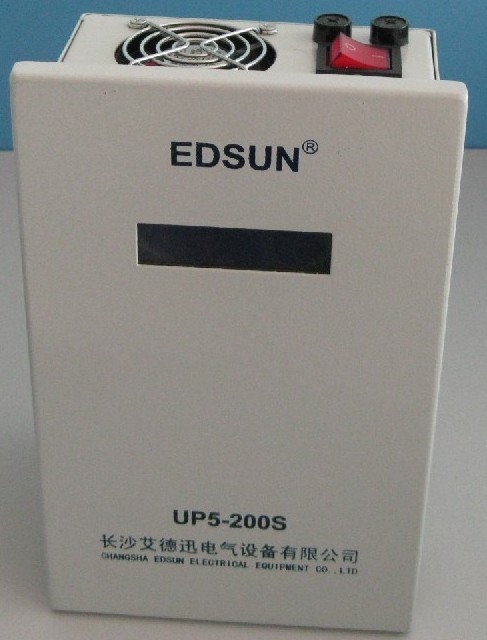

UP5-200S微型直流操作電源

公司名稱：長沙艾德迅電氣設備有限公司
所屬類別：電源應用分類>>電力電源
電子信箱：edsun_ls@edsun.cn
聯系電話：0731-89792206
聯 系人：張?jiān)辣?/a>
更新時間：2011-12-23 19:09:30

產品詳情

產品特點：

1、分散安裝，節省占地面積、降低造價

2、分體式供電方式，可靠性極大提高

3、多種輸入輸出方式，適用范圍廣

4、智能化管理維護

5、與直流屏、交流操作電源的比較優勢

應用范圍：

分體式微型直流電源主要應用于各種型號的開關設備內，為主開關（斷路器、負荷開關等）和二次保護裝置提供可靠的直流操作電源。

技術參數：

1、使用環境條件

工組環境溫度： -5℃～+45℃；

最大月平均相對濕度：≤90%

最大日平均相對濕度：≤95%

海拔高度：不大于2000米。

工作環境條件：無導電微粒塵埃，無腐蝕金屬和破壞絕緣的化學物質，使用地點應具有防御雨、雪、風、沙的設施，周圍不允許充滿水蒸氣或有較嚴重的霉菌存在。

2、輸入電源

交流輸入電壓：85～265VAC

頻率：50Hz±10％

波形：正弦波，波形畸變<5%

功率要求：單臺不小于150VA。

3、輸出功率及功耗

（1）連續運行功率：

l 連續運行：≤100W。

可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時。

短時運行功率：≤200W，20S。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。

l 瞬時運行功率：≤600W，100ms。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上。

（2）功率消耗：裝置本身消耗的功率不大于6W。

4、蓄電池的充放電

裝置外接2節12V蓄電池，當裝置交流供電停電后，保證直流供電正常連續，具體備用時間由蓄電池容量和負載大小決定，當蓄電池放電至過欠壓時，裝置發出報警信號，并為保護蓄電池自動停止直流輸出；當交流供電正常時，裝置自動恢復直流供電并在48小時之內可將蓄電池重新充滿。

5、通信速率及規約

通信速率 2400bps

規約采用MODBUS通信規約（協議附后）。

6、符合的相關標準

絕緣性能符合GB/T14598.3-93的有關標準。

對電壓突降適應能力符合GB/T17626.11-1999的規定。

電磁兼容性能：

—對靜電放電的不敏感性符合GB/T15153.1-1998的3級規定；

—對工頻磁場干擾的不敏感性符合GB/T15153.1-1998的3級規定；

—對快速瞬變脈沖群干擾的不敏感性符合GB/T17626.4-1998的3級規定；
