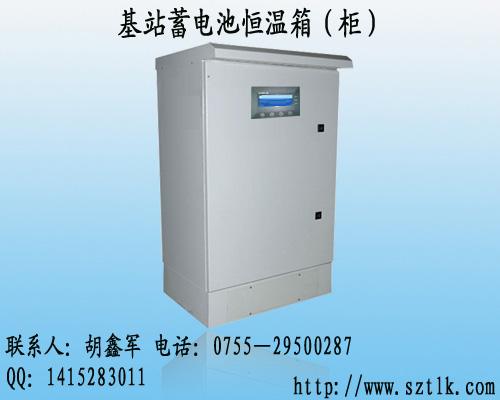

蓄電池恒溫柜

（TLKS-BCT）

    TLKS-BCT系列產品是專為蓄電池控溫而設計的新型恒溫裝置。通過恒溫箱為蓄電池提供一個最適宜的局部恒溫空氣環境，使機房或基站內其他電子設備（對溫度要求不高）減少空調需求，從而大大降低機房或基站空調能耗要求。該設備可以一體化結構，也可以使拼裝結構，方便運輸和組裝。這個系統全部集成在箱體內部，可以拆散組合。

    一、蓄電池恒溫柜功能及技術指標

TLKS-HWX系列蓄電池恒溫柜的系統設計壽命大于10年，滿足電信級要求，能夠7×24小時連續不間斷運行。該恒溫箱系統主要包含以下功能：

1、采用獨立的蓄電池溫控艙，并將艙內溫度控制在25℃附近。

2、蓄電池倉具有蓄電池在線維護選裝功能，對單節蓄電池在線維護，防止蓄電池因欠壓、過沖而導致整組蓄電池失衡，可以在停電時，上報蓄電池容量。

3、蓄電池艙具有高、低溫告警功能。

4、蓄電池艙故障告警選裝功能，當檢測到溫控系統發生故障時發出故障告警信號。

5、蓄電池艙能兼容多廠家、多規格型號的蓄電池放置。

6、蓄電池艙控制系統提供排氫新風選裝機構(內外空氣交換循環)。

7、蓄電池艙具備標準遠程監控接入端口。

8、蓄電池艙內可以按照用戶要求預留傳輸設備的安裝空間。

9、蓄電池艙內具有完善的氣流組織，保證蓄電池艙內各電池溫度恒定、一致。

10、蓄電池倉提供防盜選裝功能一，柜門帶有門磁傳感器，在未授權下開門會觸發高音警號報警，同時通過RS485接口向中心報告

11、蓄電池倉提供防盜選裝功能二，柜門帶有10點鎖緊遠程可控插鎖，在未經授權的情況下，插鎖不能打開；在斷電的情況下，插鎖也打不開；

12、蓄電池倉提供防盜選裝功能三，可選用一體化機柜，雙層加厚鋼板，破拆時間超過30分鐘；

    二、蓄電池恒溫柜環境參數

1、工作環境溫度范圍： -40℃～+50℃

2、儲運溫度范圍：  -40℃～+70℃

3、工作相對濕度范圍： 90％（40±2℃）

4、儲運相對濕度范圍： 95％（40±2℃）

5、最高允許海拔高度：  4000m。

6、供電模式：蓄電池獨立溫控系統的工作電源可選擇以下兩種制式之一：

（1）直流供電：-48VDC（-40VDC～-65VDC）

（2）交流供電：～220V±10％，50±5％Hz。

    三、性能參數

1、保溫性能

    恒溫箱六面具有保溫材料層。在供電中斷，恒溫箱外部環境溫度為35℃，且恒溫箱內部無發熱源時，恒溫箱內部6小時時間內恒溫箱內部溫升不超過5℃。

2、防護等級

    室內型恒溫箱防護等級滿足IP45。室外型恒溫箱防護等級滿足IP55。

3、維護方便

    恒溫箱艙門可以方便打開(或拆卸)，方便維護，維護空間深度小于800mm范圍。恒溫箱系統支持在基站不斷電條件下對蓄電池進行在線維護。

4、安全性能

    系統具有排氫裝置，安全性滿足《固定型閥控密封式鉛酸蓄電池》(GB/T 19638.2-2005)6.2節中關于氣體析出量、防爆能力和防酸霧能力的相關要求。

5、保護接地

    艙體、恒溫箱內部結構和設備須采用等電位連接方式，各連接處的阻抗小于0.1Ω，蓄電池支架上應提供不小于M6的保護接地端子。

6、材質及材料

（1）材質性能：板材采用優質冷軋鋼板，芯層為隔熱材料。恒溫箱艙體的板材和組合結構綜合傳熱系數不大于0.3W/ (m²•K)

（2）防火性能：艙體使用的材料為不燃等級，低于《建筑材料及制品燃燒性能分級》（GB 8624-2006）中規定的A1或B2級指標。

7、功耗指標

  安裝一組48V/500Ah蓄電池組的恒溫箱，最大運行功耗400W，長期運行平均功耗小于100W；

  安裝一組48V/1000Ah蓄電池組的恒溫箱，最大運行功耗500W，長期運行平均功耗小于175W。

    四、蓄電池恒溫柜系統配置

1、壓縮式恒溫蓄電池倉

（1）進口高背壓活塞式壓縮機

（2）干燥過濾器

（3）控制電磁閥

（4）高可靠膨脹閥

（5）低噪離心風機

（6）低噪軸流風機

（7）親水鋁翅片蒸發盤管

（8）親水鋁翅片冷凝盤管

（9）回風口傳感器

（10）蓄電池倉外傳感器

（11）低壓保護開關

（12）高壓保護開關

（13）134a冷媒

（14）智能控制器

（15）新風置換系統

（16）保溫材料

2、電子制冷恒溫蓄電池倉

（1）電子熱泵

（2）軸流風機

（3）管殼散熱器

（4）智能控制器

    五、蓄電池恒溫柜技術參數

1、額定電壓：220V

2、頻率：50Hz

3、控制方式：DC觸點

4、輸入功率：320W

5、制冷輸入功率（W）：320

6、額定制冷量（W）：440

7、加熱輸入功率（W）：460

8、額定加熱量（W）：400

9、倉內尺寸：1700*1100*600mm

10、容量：2V500AH蓄電池24節

11、溫度控制：25±3℃

    六、蓄電池恒溫柜特殊功能

1、新風換氣功能

2、自動排氫功能

3、高溫報警功能

4、遠程監控功能

5、電氣火災報警

6、防盜報警功能

7、在線維護功能
