產品簡介

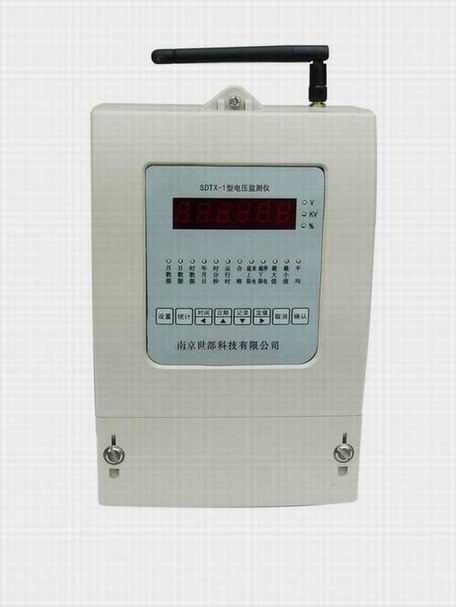

SDTX系列電壓監測儀是一款高檔電網電壓質量監測統計儀，它能對讀入的電壓信號進行轉換處理，在時鐘的同步控制下，自動監測、統計和分析各項統計值并存貯，供用戶選擇讀出，可對多種電壓信號（PT輸出～100V、220V、380V）進行采集、顯示、分類統計，是電力系統監測、考核電網電壓質量的必備手段之一。

SDTX系列電壓監測儀采用設計新穎的精美結構，外觀整潔，工藝精良，安裝便捷，使用方便。由于元器件采用高檔單片微機及大規模IC及SMT表面貼裝技術，并經過多年的市場應用和洗禮，證明儀表功能強，具有很高的可靠性。

 主要性能指標

1)    統計對象

可對變送為PT～100V的3KV及以上高壓電網電壓、220V電壓或是380V電壓信號進行采集、顯示、分類。

2)    統計形式

儀表自動地按日、月方式分別分類統計。

3)    統計項目及功能

a)    月統計

本機存儲近一年的月統計數據，按鍵顯示上月及本月的總運行時間、合格時間、合格率、超上限時間及超上限率、超下限時間及超下限率、最高電壓值及最高電壓出現時刻、最低電壓值及最低電壓出現時刻、平均電壓。

b)    日統計

本機提供近三個月的日統計數據，按鍵顯示指定日期的總運行時間、合格時間、合格率、超上限時間及超上限率、超下限時間及超下限率、最高電壓值及最高電壓出現時刻、最低電壓值及最低電壓出現時刻、平均電壓。

c)    整點統計

本機提供近上月及本月的整點統計數據。

d)    來、停電記錄

本機提供來、停電的時刻（年月日 時分秒）。

e)    可以單獨設定上下限值。

f)    支持IRIG-B格式碼（簡稱B碼）對時。（備選功能）

g)    具有“看門狗”功能，保證程序可靠運行。

h)    進入?yún)��?shù)設置前有密碼保護，防止非正常操作。

4)    顯示形式：LED數碼管/液晶顯示

5)    采樣周期：250ms

6)    顯示周期：1s

7)    統計周期：1min

8)    精確度

a)    測量范圍：Un±20%(AC)

b)    綜合測量誤差：≤0.5%

c)    時鐘誤差：≤±0.5s/d

9)    分辨率：≤0.01%

10)信號輸入回路功耗：≤0.6VA

11)電源回路功耗：≤2VA

12)絕緣電阻：≥500兆歐

13)工頻耐壓強度：2KV，1min不擊穿

14)E2PROM存儲重要數據，保存期100年。

15)通訊媒介RS485/GSM(短信)/GPRS

16)正常工作環境

a)    環境溫度：-40℃～+70℃

b)    相對濕度：+45℃時90%

c)    大氣壓力：79.5～106.0kpa(海拔2000m及以下)。

17)供電方式：被測電源供電和輔助電源供電。

18)檢測回路：一路、二路、三路

19)安裝方式：掛裝式和嵌入式。

20)執行標準：DL500-2009【電壓監測儀訂貨技術條件】

 裝置特點

 ◆顯示方式：六位數碼管數字顯示或液晶四排漢顯，全中文菜單方式，按鍵翻查。
 ◆高強度抗干擾設計，光電隔離及軍工級器件的應用，使電壓監測儀在戶外等惡劣的環境中能安全可靠的運行。
 ◆采用多任務管理系統，在保證數據采集正常的情況下，可以實時監測系統的各個部件運行情況。如果發生異常，系統自動進行保護，保證數據的安全性。
 ◆監測儀數據采集模塊采用最為先進的協同(consensus)濾波算法，可以過濾掉隨機干擾的系統電壓，提高采集的精度，并具有安全可靠的數據備份功能，可以保證數據的正確性和可靠性，在國內處于領先水平。
 ◆短信模塊采用實時監測功能，采用任務調度算法，可以實時監測信號強度，在線狀態，內部狀態，在保證實時監測的前提下，使通訊更加可靠，穩定。
 ◆監測儀停電或多路監測儀1路斷電，立刻向指定手機或上位機系統發出停電告警信息（由上位機設置），具備SIM卡保護功能（可選項）。
 ◆可通過系統設定進行衛星對時（GSM/GPRS方式）
 ◆測量回路，可同時監測1路、2路、3路母線電壓或1-3相系統電壓。

 通訊方式

 ◆具有485通訊方式：可提供通訊二次開發包，嵌入變電站自動化系統軟件；
 ◆基于TCP/IP協議的網絡在線方式，有條件的場合（如變電站）可實現網線連接適時掌握監測儀動態數據；
 ◆GSM短信抄表方式：每個監測點一個SIM卡，無距離限制，利用移動網絡信號及中央短信收發處理器抄取數據，可具備衛星對時、系統數據修改反傳、停電報警防盜等功能。
 ◆GPRS移動網絡在線抄表方式，適時讀取監測儀數據
