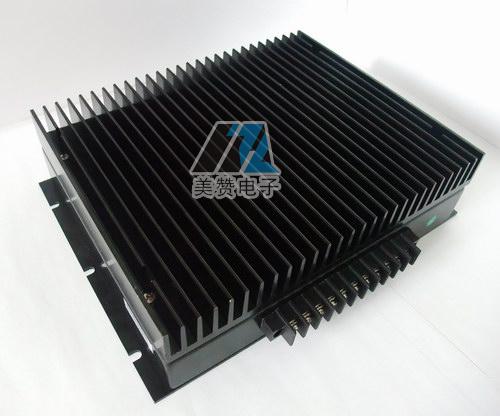

AC/DC模塊電源500W～1000W
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：meizan888@163.com
聯系電話：0571-88915820
聯 系 人：陳平
更新時間：2011-5-16 11:55:37
產品特性
·輸入浪涌電流抑制電路（Surge suppress circuit of input）
·輸出電壓精度(Voltage Accuracy) ±1%
·電壓調整率（主路）（Line regulation） ±0.2%
·負載調整率（主路）（Load regulation） ±0.4%
·紋波噪聲（Ripple&Noise,20MHz bandwidth） ±1%Vout 20MHZ示波器
·符合UL1950，IEC950安全規程 Comply with UL 1950,IEC950 safety regulation
·電流限制點（Current Limit）： 110%(Typ)
·隔離電阻（Isolation Resistance） 200MΩ
·隔離電壓（Isolation Voltage）:
輸入/輸出（Input/Output）＞1500VAC/1min(漏電流＜5mA)
輸入/外殼（Input/case）＞1500VAC/1min(漏電流＜5mA)
輸出/外殼（Output/Case）＞500VDC/1min
·濕度（Relative humidity）:Non-condensing 0% to 95%RH(無結露)
·效率（Efficiency） 83%（典型值）
·溫度系數（Temperature Coefficient） ±0.01%/°C
·響應速度（Transient Response）: 500 μS
·工作頻率（Switching Frequency） 160-200KHz
·平均無故障工作時間（MTBF） 2X105Hrs
產品型號：
|
產品型號 Models |
輸入電壓(Vac) Input voltage range |
輸出電壓(Vdc) Output voltage |
輸出電流(A) Output current |
紋波 Ripple and noise |
效率（%） Efficiency | |
|
單路 |
MAL500-220S12 |
220 (176-264) |
12 |
41.67 |
120 |
86 |
|
MAL500-220S15 |
15 |
33.33 |
150 |
86 | ||
|
MAL600-220S24 |
24 |
31.25 |
200 |
86 | ||
|
MAL600-220S28 |
28 |
26.78 |
280 |
86 | ||
|
MAL800-220S48 |
48 |
16.67 |
400 |
87 | ||
|
MAL880-220S110 |
110 |
8 |
800 |
87 | ||
|
雙路
|
MAL300-220D0505 |
5/5 |
30/30 |
50/50 |
85 | |
|
MAL480-220D1212 |
12/12 |
20/20 |
100/100 |
88 | ||
|
MAL600-220D1515 |
15/15 |
20/20 |
150/150 |
88 | ||
|
MAL720-220D1224 |
12/24 |
30/15 |
150/200 |
87 | ||
|
MAL720-220D2424 |
24/24 |
15/15 |
200/200 |
88 | ||
● 僅列出典型型號，輸入電壓、輸出電壓、輸出電流可根據客戶要求訂制。
外型尺寸與引腳定義：200×266×64mm
|
引腳 PIN |
單路 SING |
|
1 |
+Vo |
|
2 |
+Vo |
|
3 |
+Vo |
|
4 |
-Vo |
|
5 |
-Vo |
|
6 |
-Vo |
|
7 |
Gr. |
|
8 |
+Vin |
|
9 |
+Vin |
|
10 |
-Vin |
|
11 |
-Vin |
