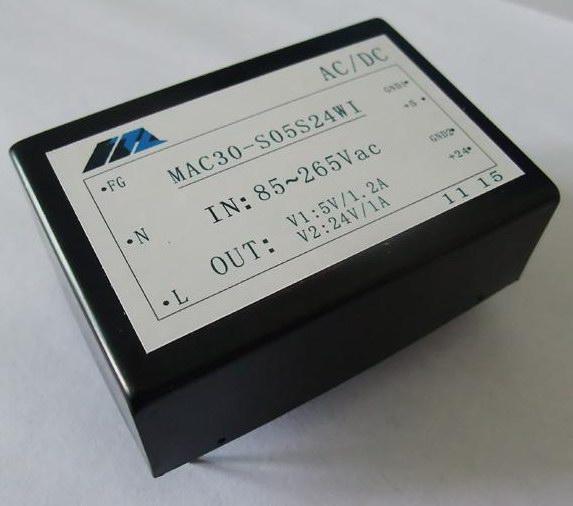

AC/DC模塊電源20W-30W
所屬類別：電源產品分類>>開關電源(AC/DC)
電子信箱：meizan888@163.com
聯系電話：0571-88915820
聯 系 人：陳平
更新時間：2011-5-13 10:57:19
MAC系列20-30W引針式寬電壓隔離系列
·輸出電壓精度 Vo1 ±1%； Vo2,Vo3 ±3%
·電壓調整率 Vo1 ±0.2%；Vo2,Vo3 ±1.5%
·負載調整率 Vo1 ±0.5%；Vo2,Vo3 ±1.5%
·過熱、過流保護；輸出短路保護（長期自恢復）
·隔離電壓 輸入與輸出2500VAC/1min，輸入與外殼2000VAC/1min，輸出與外殼 500VAC/1min
·效率 80%（典型值）
·絕緣電阻 500MΩ
·開關頻率 40-300KHz典型，最大330KHz
·滿載工作溫度（殼溫）范圍 -25℃~+95℃
·MTBF 2X105Hrs
技術參數:
|
型號 |
輸入電壓范圍(VAC) |
輸出電壓 （VDC） |
輸出電流 （A） |
紋波噪聲 （mVp-p） |
|
MAC20-S05N（W） |
85-265,165-265 |
5.0 |
4.0 |
50 |
|
MAC20-S12N（W） |
12.0 |
1.67 |
100 | |
|
MAC20-S15N（W） |
15.0 |
1.33 |
100 | |
|
MAC20-S24N（W） |
24.0 |
0.83 |
100 | |
|
MAC20-D05N（W） |
5.0/-5.0 |
2.0/2.0 |
50/50 | |
|
MAC20-D12N（W） |
12.0/-12.0 |
0.83/0.83 |
100/100 | |
|
MAC20-D15N（W） |
15.0/-15.0 |
0.67/0.67 |
100/100 | |
|
MAC20-S05S05N（W）I |
5.0/5.0 |
4.0/0.1 |
50/50 | |
|
MAC20-S05S12N（W）I |
5.0/12.0 |
3.6/0.1 |
50/100 | |
|
MAC20-S05S15N（W）I |
5.0/15.0 |
3.6/0.1 |
50/100 | |
|
MAC20-S05S24N（W）I |
5.0/24.0 |
3.2/0.1 |
50/100 | |
|
MAC20-S05D12N(W) |
5.0/12.0/-12.0 |
3.5/0.1/0.1 |
50/100/100 | |
|
MAC20-S05D15N(W) |
5.0/15.0/-15.0 |
3.4/0.1/0.1 |
50/100/100 | |
|
MAC20-S05D24N(W) |
5.0/24.0/-24.0 |
3.0/0.1/0.1 |
50/100/100 | |
|
MAC25-S05N（W） |
85-265,165-265 |
5.0 |
5.0 |
50 |
|
MAC25-S12N（W） |
12.0 |
2.08 |
100 | |
|
MAC25-S15N（W） |
15.0 |
1.67 |
100 | |
|
MAC25-S24N（W） |
24.0 |
1.04 |
100 | |
|
MAC25-D05N（W） |
5.0/-5.0 |
2.5/2.5 |
50/50 | |
|
MAC25-D12N（W） |
12.0/-12.0 |
1.04/1.04 |
100/100 | |
|
MAC25-D15N（W） |
15.0/-15.0 |
0.83/0.83 |
100/100 | |
|
MAC25-S05S05N（W）I |
5.0/5.0 |
5.0/0.1 |
50/50 | |
|
MAC25-S05S12N（W）I |
5.0/12.0 |
4.6/0.1 |
50/100 | |
|
MAC25-S05S15N（W）I |
5.0/15.0 |
4.6/0.1 |
50/100 | |
|
MAC25-S05S24N（W）I |
5.0/24.0 |
4.2/0.1 |
50/100 | |
|
MAC25-S05D12N(W) |
5.0/12.0/-12.0 |
4.5/0.1/0.1 |
50/100/100 | |
|
MAC25-S05D15N(W) |
5.0/15.0/-15.0 |
4.4/0.1/0.1 |
50/100/100 | |
|
MAC25-S05D24N(W) |
5.0/24.0/-24.0 |
4.0/0.1/0.1 |
50/100/100 | |
|
MAC30-S05N（W） |
85-265,165-265 |
5.0 |
6.0 |
50 |
|
MAC30-S12N（W） |
12.0 |
2.5 |
100 | |
|
MAC30-S15N（W） |
15.0 |
2 |
100 | |
|
MAC30-S24N（W） |
24.0 |
1.25 |
100 | |
|
MAC30-D05N（W） |
5.0/-5.0 |
3/3 |
50/50 | |
|
MAC30-D12N（W） |
12.0/-12.0 |
1.25/1.25 |
100/100 | |
|
MAC30-D15N（W） |
15.0/-15.0 |
1/1 |
100/100 | |
|
MAC30-S05S05N（W）I |
5.0/5.0 |
5.6/0.1 |
50/50 | |
|
MAC30-S05S12N（W）I |
5.0/12.0 |
5.6/0.1 |
50/100 | |
|
MAC30-S05S15N（W）I |
5.0/15.0 |
5.6/0.1 |
50/100 | |
|
MAC30-S05S24N（W）I |
5.0/24.0 |
5.2/0.1 |
50/100 | |
|
MAC30-S05D12N(W) |
5.0/12.0/-12.0 |
5.5/0.1/0.1 |
50/100/100 | |
|
MAC30-S05D15N(W) |
5.0/15.0/-15.0 |
5.4/0.1/0.1 |
50/100/100 | |
|
MAC30-S05D24N(W) |
5.0/24.0/-24.0 |
5/0.1/0.1 |
50/100/100 |
備注：表中所列為常規品種，可為用戶定制特殊品種。
外形尺寸及管腳底視圖(示意圖，單位:mm，模塊尺寸：71.6×50×27.5mm
管腳定義：
|
編 號 |
單路 |
雙路 |
雙路隔離 |
叁路 |
|
1 |
L |
L |
L |
L |
|
2 |
N |
N |
N |
N |
|
3 |
FG |
FG |
FG |
FG |
|
4 |
Vo1+ |
Vo1+ |
Vo2+ |
Vo2+ |
|
5 |
|
|
GND2 |
COM |
|
6 |
|
COM |
|
Vo3- |
|
7 |
|
|
Vo1+ |
Vo1+ |
|
8 |
GND |
Vo2- |
GND1 |
GND |
