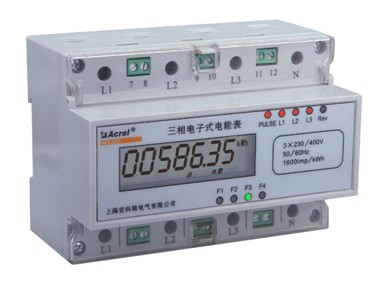

DTSF1352導軌式安裝電能表
概述
終端電能計量表計采用DIN35mm導軌式安裝結構、LCD顯示，測量電能及其它電參量，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換。
該電能表具有體積小巧、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T 17215、GB/T 17883和電力行業標準DL/T614對電能表的各項技術要求，適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。

適用環境
正常工作溫度：-10℃～+45℃
極限工作溫度：-20℃～+60℃
儲存溫度：-40℃～+70℃
相對濕度：≤95%（無凝露）
海拔高度：≤2500m
DTSF1352計量?jī)x表
功能
● 計量
   計量總有功電能，反向計入總電能
● 分時
   百年日歷、時間，閏年自動切換，最大可設置4個費率，8時段，時段最小間隔1分鐘
● 結算
   電表內存儲3個月的歷史結算數據，電能結算日缺省設置為月末24時（月末結算）
● 顯示
   7位寬溫型LCD顯示；有功電能脈沖、當前費率、分相有電、功率反向LED指示
● 輸出
   有功電能脈沖輸出、時鐘脈沖輸出，無源光電隔離型輸出端口
● 通訊
   支持RS485通訊接口，通訊規約可選（MODBUS-RTU或DL/T645規約）

技術參數

項   目 性能參數
電氣
特性
 參比電壓 AC 3×220/380V
 工作電壓 0.7Un~1.2Un
 電流規格 1.5(6)A、5(20)A、10(40)A、20(80)A
 額定頻率 50Hz
 準確度等級 有功1.0級
 時鐘準確度 日誤差≤0.5s/d
 電壓線路功耗 ≤2W，5VA
 電流線路功耗 ≤1VA
 電能脈沖輸出 光耦隔離，集電極開路輸出，脈寬80ms±20ms
 通訊 RS485接口，MODBUS-RTU協議（或DL/T645規約）
機械特性 外形尺寸  126×89×74mm，7模數
 最大接線能力 25mm2
環境
條件 工作溫度 -20℃~+60℃
 存儲溫度 -40℃~+70℃
 相對濕度 ≤95℅（無凝露）
