1、概述

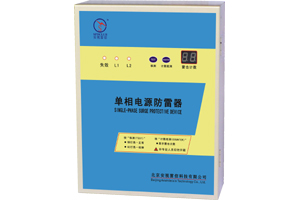

本單相交流電源避雷箱采用經嚴格篩選的進口大容量浪涌吸收元件為核心組件，通流容量為40KA，適用于普通工廠、學校、企事業單位、收費站、住宅等場所的二級防雷。安裝于設備的前端，保護設備免受雷擊和工業浪涌沖擊的損壞。本產品體積小、安裝方便、性能穩定、輸出殘壓低等特點，并配備正常檢測、自測故障指示及雷擊自動計數記錄，便于維護；為廣大單位、企業所優先采用，是實施防雷減災工程的首選產品。

2、安裝使用環境條件

2-1 溫度-25℃~+65℃；相對濕度：不大于95%（25℃）；大氣壓不低于74.8kPa。

2-2 遠距離架空進線在進入建筑物時將零線重復接地。

2-3 接地及電阻值應符合有關規范要求。

2-4 安裝于雷擊區域的LPZ0B-2區之間。

3、工作原理

在電源傳輸線正常傳輸情況下，本避雷箱對地呈高阻，即傳輸線與地線之間處于斷路狀態，對正常輸電及用電設備的正常運行沒有任何影響。當電源傳輸線上因雷電波、工業浪涌及瞬變等原因而形成瞬間過電壓時，避雷箱在極短的時間內（納秒級）迅速對地導通甚至短路，將雷電流泄放入大地，電源傳輸線路過電壓被箝制在用電設備可以承受的安全值內，使被保護的電子設備及其他用電設備免遭高壓浪涌的沖擊，確保安全。當雷電流過后，避雷箱又迅速恢復高阻狀態，電源傳輸線恢復正常輸電，從而使設備正常運行。因此，本避雷箱能有效抑制雷電波、工業浪涌等過電壓在電源傳輸線上的傳輸，具有良好的避雷效果。

4、主要技術指標及參數

型    號
 WEP-SP220X-2
 WEP-SP220X-1

標稱工作電壓Un（AC）
 220V/50Hz
 220V/50Hz

最大持續運行電壓Uc
 AC 385V
 AC 385V

限制電壓UP
 ≤2.3KV
 ≤2.3KV

標稱放電電流In(8/20μS)
 40KA
 20KA

最大放電電流Imax(8/20μS)
 60KA
 40KA

Uc時斷后續電流的能力If
 ≤1.5Karms（N/PE）
 ≤1.5Karms（N/PE）

響應時間tA
 ≤25ns
 ≤25ns

最大后備保險絲強度
 150A／后備保護裝置WEP-SCF

接線方式
 并聯

雷擊計數
 具備

正常、故障指示
 具備

過熱保護
 具備

保護等級
 IP65

安裝導體截面
 最小25mm2的多股線（L、N）／最大35mm2的多股線（PE、 ）

外殼材料
 鐵箱

安裝位置
 安裝在總進線端、電纜架空進入

外形尺寸
 290×235×85MM

參考標準
 IEC 61643，GB18802-2002，GB50343－2004
