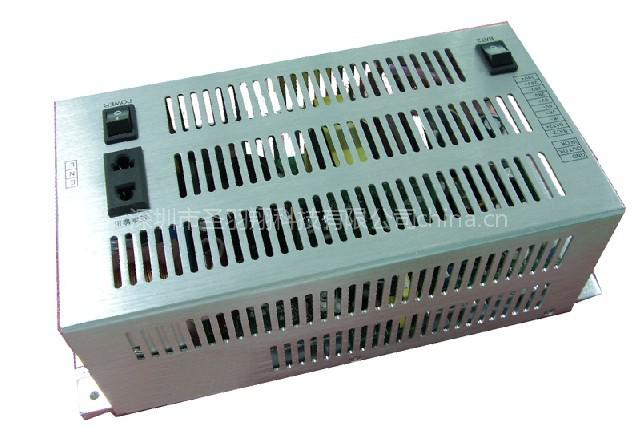

本電源為AD/DC中大功率電源,具有四路輸出帶電池管理功能,
輸入電壓范圍為150～300Vac交流輸入，+28Vdc、+9Vdc、+9V（M）和+16.4V（BAT2）四路輸出，具有各種保護（過壓保護，欠壓保護，過流保護，短路保護，過溫保護）功能以及電池管理功能。

體積：長×寬×高=260×125×90（含開關高度）
工作溫度-40－+65℃
貯存溫度-45－+85℃
相對濕度5%－95%（無冷凝）
海拔高度≤3000m
大氣壓力70－106KPa
散熱方式自然冷卻（系統散熱）
防霉菌GB/T 2423.16-1999 霉菌試驗，等級2
防潮濕GB/T 2423.4-1993 交變濕熱試驗，24℃～45℃，95%RH，48h
輸入特性
輸入工作電壓范圍150－280Vac
輸入電壓頻率范圍47－63Hz
電源效率≥85%
輸出電壓/輸出電流范圍:28Vdc/2～10A; 9Vdc/0.2～5A; 9V（M）/ 0.2～3A;16.4V（BAT2)/0～0.3A
  輸出功率    ≤357W    直流輸出功率，自然冷卻
3.3.4電池管理功能
    鋰電池充放電功能：
    當市電正常供電過程中突然中斷或電源保護時，能夠自動切換到鋰電池供電，只有+9V（M） 輸出，放電至電壓不足時自動保護并完全關斷鋰離子電池供電（欠壓保護）。鋰電池作為備用電源供電，需要觸發，才能正常供電，即當市電正在供電過程中突然中斷，此時鋰電池才能供電，在市電沒有接入的情況下，鋰電池不能正常供電。當鋰電池自動保護后，要再次放電時，需要觸發。鋰電池欠壓保護范圍：11.2～12.0Vdc（9V（M）滿載）。


輸入過壓保護點    301～315    Vac    測試時各組輸出帶50%負載
輸入過壓保護恢復點    285～300    Vac
輸入欠壓保護點    125～140    Vac
輸入欠壓保護恢復點    141～150    Vac
輸出過壓（對28Vdc）    30.8～36.4    Vdc    鎖死,其他回路均無輸出；重啟后恢復。
限流保護（對28Vdc）    12～16    A    保護時其他回路均無輸出；可自恢復。
限流保護（對9Vdc）    5.5～9.0    A    長期限流保護后在額定負載時可恢復。
限流保護（對9V（M））    4.0～7.0    A    長期限流保護后在額定負載時可恢復。
限流保護（對16.4V（BAT2）路）    0.3～0.6    A    保護時其他回路均無輸出；可自恢復。
短路保護平均電流(對28Vdc路)    20    A    保護時其他回路均無輸出；可自恢復
短路保護平均電流(對9Vdc路)    10    A    長期短路保護后在額定負載時可恢復。
短路保護平均電流(對9V(M)路)    10    A    長期短路保護后在額定負載時可恢復。
抗電
強度    輸入—輸出    ≤10mA@3000Vac/1min    無擊穿、飛弧現象
    輸入—大地    ≤10mA@1500Vac/1min
    輸出—大地    ≤10mA@500Vdc/1min
絕緣
電阻    輸入對輸出    ≥10MΩ@500Vdc    在正常大氣壓力下，相對濕度為90%，試驗直流電壓500Vdc時
    輸入對大地    ≥10MΩ@500Vdc
    輸出對大地    ≥10MΩ@500Vdc
接觸電流    ≤1.5mA    GB4943-2001
接地電阻    0.1歐    GB4943-2001
傳導干擾    CLASS B    保證整機通過CLASS B并有6dB余量
輻射干擾    CLASS B    保證整機通過CLASS B并有6dB余量
浪涌（SURGE）    LEVEL 3
線-線2KV；線-地4KV    LEVEL 3 B級
EFT    LEVEL 3：2KV    B級
電壓跌落和短時中斷（DIP）    跌落到70%、40%、0%持續時間10ms、100ms、5000ms等。
ESD    接觸放電：±2KV；±4KV；±6KV；±8KV。
空氣放電：±2KV；±4KV；±6KV；±8KV。
CS    LEVEL 2：3V/m場強
RS    LEVEL 2：3V/m場強
電壓波動及閃爍    Pst 值不大于1.0；P1t 值不大于0.65；相對穩態電壓變化dc不超過3％；最大相對電壓變化dmax不超過4％；電壓變化器件d(t)值超過3％的時間不大于200ms
