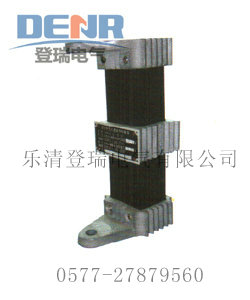

LXQ2-10通用型消諧器原理
LXQ2-10通用型消諧器是安裝在6～35kV中性點不接地電網中的電磁式電壓互感器(以下簡稱PT)，壓變一次側中性點與地之間的高容量非線性電阻器，起阻尼與限流作用，可以有效保護PT以及PT一次側的高壓熔絲。變電站中性點不接地系統中，電壓互感器常因鐵磁諧振而燒毀或熔斷熔絲。人們對此做了大量的分析研究，采取了不少措施防止諧振發生，然而由于系統結構的復雜性和運行方式的靈活，造成運行參數具有隨機性。同時也因現存的各種消諧措施的局限性，使得只能在某些情況下消除諧振。電壓互感器飽和引起的鐵磁諧振仍然是威脅電力系統安全運行的重要原因。因此，有必要在分析中性點不接地系統鐵磁諧振機理的基礎上探討消諧措施，以便在實際工作中有針對性地預防、消除中性點不接地系統鐵磁諧振。
6～35KV中性點不接地電網中的電磁式電壓互感器，當母線空載或出線較少時，因合閘充電或在運行時接地故障消除等原因的激發，會使電壓互感器過飽和，則可能產生鐵磁諧振過電壓。出現相對地電壓不穩，接地指示誤動作，PT高壓保險絲熔斷等異常現象，嚴重時會導致PT燒毀，繼而引發其他事故。

登瑞電氣一次消諧器部分型號
RXQ-6KV,RXQ-10KV,RXQ-35KV中性點用消諧電阻器
LXQII-6KV,LXQII-10KV,LXQII-35KV壓變中性點用消諧電阻器
LXQII(D)-6KV,LXQII(D)-10KV,LXQII(D)-35KV,LXQ-10D,LXQ-35D弱絕緣型高壓消諧器
LXQIII-6KV,LXQIII-10KV,LXQIII-35KV壓變中性點用消諧電阻器
LXQIII(D)-6KV,LXQIII(D)-10KV,LXQIII(D)-35KV弱絕緣型高壓消諧器
LXQ2-6KV,LXQ2-10KV,LXQ2-35KV,LXQ-6,LXQ-10,LXQ-35電壓互感器中性點用高壓消諧器
LXQ2(D)-6KV,LXQ2(D)-10KV,LXQ2(D)-35KV弱絕緣型高壓消諧器
LXQ3-6KV,LXQ3-10KV,LXQ3-35KV電壓互感器中性點用高壓消諧器
LXQ3(D)-6KV,LXQ3(D)-10KV,LXQ3(D)-35KV弱絕緣型高壓消諧器
LXQ(3)型6-10KV通用型電壓互感器中性點用消諧器

LXQ2-10通用型消諧器用途
如果6～35kV電網中性點不接地，母線上Y0接線的PT一次繞組，將成為該電網對地唯一金屬性通道。電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有最高幅值達數安培的工頻半波涌流通過PT，此電流有可能將PT高壓熔絲熔斷。而安裝了LXQ2-10通用型消諧器后，這種涌流將得到有效抑制，高壓熔絲不再因?yàn)檫@種涌流而熔斷。

LXQ2-10通用型消諧器設計標準
LXQ2-10通用型消諧器是安裝在6～35kV 電磁式電壓互感器一次繞組Y0接線中性點與地之間的高容量非線性電阻器，起阻尼與限流的作用。LXQ2-10通用型消諧器完全符合現行電力部標準DL/T 620—1997《交流電氣裝置的過電壓保護和絕緣配合》第條中的規定，可以起到良好的限制電壓互感器鐵磁諧振的效果。4.1.5

LXQ2-10通用型消諧器電氣參數
①LXQ2(D)-10電力消諧器尺寸大小，便于安裝，尤其適合于PT柜及手車柜使用。
②該電阻器主要材料SiC是采用進口氫氣爐高溫?zé)�結而成，通流量可以達到800mA，遠遠超過市場上一般產品250mA的確良技術標準。
③制作工藝先進，整個消諧器采用金屬材料直接連接，無磁套，無炸裂危險。
④針對弱絕緣PT提供帶有D參數元件的消諧器，該元件可以有效限制消諧器兩端電壓，從而保護中性點絕緣。
⑤采用交流參數表示消諧器參數，直接下來反映真實運行情況，以便用戶復測。
