示波器是工程師工作臺上必備的常用工具之一，眾所周知，帶寬,采樣率以及記錄長度是評價示波器的三大指標,其實，示波器還有另一個重要指標，那就是“分辨率”。示波器分辨率的基礎是示波器采集系統中所使用的ADC的分辨率，以前，典型的示波器都是使用8位ADC來數字化所輸入的信號，這主要是由于示波器的應用需求以及ADC技術的發展決定，如今，一些新型特定應用領域中，8位分辨率示波器已經遠遠不能滿足需求，因此，12位高分辨率示波器也就應運而生了。

    前不久，力科公司發布了兩款新型12位分辨率示波器HDO4000系列和HDO6000系列，這并不是力科第一次推出12位分辨率的示波器，早在一年前，力科就推出了HRO 6Zi系列12位分辨率的示波器，HDO4000系列和HDO6000系列的推出將12位分辨率示波器的帶寬擴展到了1GHz，采樣率提升到2.5GS/s。

力科12位分辨率示波器發布現場

    12位高分辨率示波器的優勢

    對于ADC，分辨率和采樣速度是一對矛盾，如何在提高分辨率的同時還要提升采樣速度，這是對技術的一個大考驗。力科公司中國區市場經理胡為東解釋說：“力科能實現高分辨示波器，主要依賴于其HD4096高分辨技術。” 采用力科最新的HD4096技術之后，可以使示波器擁有更高的垂直分辨能力，更高的采樣率和更低的本底噪聲。相對于傳統的8位示波器，HDO可以采集和顯示更加“干凈”和“銳利”的波形，之前使用8位示波器難以觀察到的波形細節，現在都可以輕易分辨和測量。

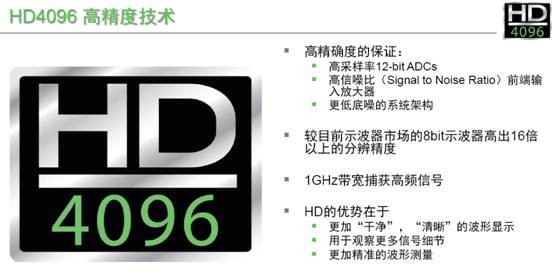

力科最新的HD4096技術

    HDO4000示波器提供最高2.5GS/s采樣率和每通道25Mpts存儲深度（疊加模式下50Mpts/ch），雙通道和四通道可選，帶寬200MHz到1GHz。HDO6000系列示波器提供最高2.5GS/s采樣率和最大每通道250Mpts存儲深度，雙通道和四通道可選，帶寬350MHz，500MHz，和1GHz。所有HDO型號提供12.1英寸觸摸屏顯示和直觀的人機交互界面，兼容自動化測試需求，波形數學分析能力。HDO同樣提供力科高端示波器才配備的WaveScan波形搜索和查找、歷史波形回放、順序采集模式、和LabNotebook報告生成功能。頻譜分析和功率分析軟件包，配合HDO獨有的12-bit小信號分辨能力，擴展了示波器的動態范圍和測量分析的能力。

    12位高分辨率示波器的特定應用領域

    對于一些特定的應用領域，高分辨率示波器是工程師的理想選擇。胡為東向媒體解釋說，像醫療器械中，很多信號如心電圖信號或者腦電圖信號，都非常接近噪聲，因此必須使用高精度的示波器來測量，還有一些應用領域例如電源測試（小電壓電源紋波，開關管等）、高精度傳感器、高能物理、射頻小信號測量、生物電信號測量、水下聲納信號測量等都迫切需要高分辨率示波器。

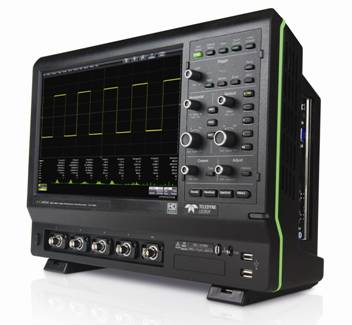

HDO系列高分辨率示波器

    中低端市場有望取代8位分辨率示波器

    對于高分辨率示波器的市場前景，胡為東非常樂觀，他認為這將是中低端示波器的又一次技術性革命，12位ADC的高精度示波器極有可能完全取代傳統的8位ADC的普通示波器成為廣大用戶的首選。

    胡為東給出的理由是：從通用的角度看，高精度示波器可讓用戶看到16倍于傳統示波器的更清晰的信號波形，這就好比不用戴近視眼鏡就可看到戴近視眼鏡才能看到的效果，因此在不需要花費更多的金錢的情況下為何不選高精度的呢？從專用的角度看，高精度示波器提供了16倍于傳統示波器的分辨率和清晰度，將為特殊的小信號測試的用戶或者需要從大信號中分辨信號細節的用戶提供最佳的解決方案。因此，無論從通用還是專用的角度，用戶棄8位而選擇12位分辨率示波器都將是一個有利的選擇。<
