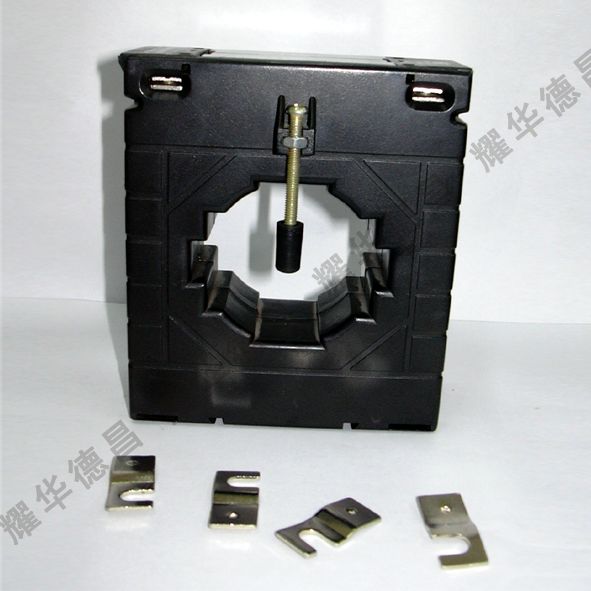

特點:     BT系列電流互感器是一種專為工業控制設備配套而 設計的產品；     二次信號壓接端子輸出。使用說明： ⑴ BT互感器有三種基本安裝方式： 壓盤式、導軌式、彎片式。    壓盤式安裝：用M4螺栓頂緊一次母排。    導軌式安裝：將互感器卡在隨機提供的底板上，然后 垂直或平行固定在C型或G型標準導軌上。                （注：TA40BT/TA120BT無導軌安裝方式）      彎片式安裝：將隨機提供的安裝用彎片插入互感器底部長孔后，用M4螺釘固定在底板上；測量電流時互感器一次銅排或電纜應穿過互感器的中間孔正中。  ⑵ 二次引線應采用截面積不小于2.5平方毫米的導線，壓接至標有S1和S2的接線座上（當一次電流從P1端流向P2端時, 二次電流則從S1端經過外接的儀表和繼電器等流                            向S2）。  ⑶ 一次導線或銅排從互感器中心孔按P1-P2方向穿過。     ⑷ 在使用期間應定期檢查電流互感器的使用情況及擦拭灰塵等，當一次線圈有電流通過時，無論在任何情況下，二次電路不得開路,否則在開路的二次線圈上可能產生高壓，同時也會影響互感器的準確度。若由某種原因，二次線圈沒有連接儀表，則在一次電流接通前，應將二次線圈端子短路。互感器電路中不得有直流電通過，否則會影響其準確度。使用環境：   工作溫度：-25℃～+85℃   相對濕度：小于95%   海拔高度：小于1000m 抗電強度：大于6000V AC/1min（輸出與外殼間）阻然特性：撤離火焰燃燒時間小于10秒（符合UL94-V0）額定電流：（除選型表中所列標準值外,可按用戶輸入/輸出電流要求設計）
