一、       簡介

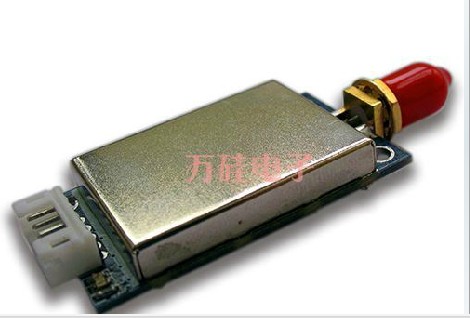

WL4432是一款高穩定性，低功耗，高性價比的采用GFSK調制方式的無線透明數據收發模塊。不改變客戶的任何數據和協議，完成無線傳輸數據功能。該模塊相對一般模塊具有尺寸小，靈敏度高，傳輸距離遠，通訊數率高，內部自動完成通訊協議轉換和數據收發控制等特點。用戶可以通過我公司配置的上位機軟件根據自己的需求靈活配置模塊的串行速率，工作信道，發射功率，通訊數率等參數。

產品特點

l中功率發射,標準100mW，分7級可調低成本，高性能，高可靠性

l GFSK調制方式,半雙工通訊，空中收/發轉換，連接，控制自動完成

l工作頻段：315/433/490/868/915MHz等免申請頻段

l接收靈敏度高達-124dBm，傳輸距離700米以上,線高度2米時，開闊地?zé)o干擾情況下可達800米

l接收工作電流30mA(可定做25mA),休眠電流<10uA（要求定制TTL）

l標準配置提供8個信道，滿足用戶多種通信組合方式的需求，用戶可通過軟件自行配置，信道擴展能力強，通訊協議轉換及射頻收發切換自動完成，用戶無須干預，簡單易用

l通訊速率1.2kbps -115.2kbps，用戶可通過軟件配置

l生產免調試，寬電壓范圍工作：5V，工業級應用

用軟件檢測模塊與參數的更改

1：按典型應用電路的線路將WL4432與電腦連接好，并接上電源及TTL轉RS-232轉換器（當選用TTL接口時），選擇所用的串口。

2：電臺檢測，當檢到電臺時（軟件會提示檢測成功），這樣就可以單個模塊進行信道、功率、波特率等參數的讀取和更改了。

3：更改參數時，當你選擇了一個你想要的參數后，要進行設置，設置完后再次進行讀取，看模塊的參數是否是你所需要的。

注意：1、兩臺或多臺模塊要進行通訊，則各臺模塊的頻率和空中速率必須一致。2、模塊與用戶設備要進行通訊，則模塊和用戶設定的串口參數必須一致。以490MHZ頻段為例，8個信道的頻率如下：

模塊的工作模式

WL4432無線模塊具有三種省電模式：硬件喚醒模式.,串口喚醒模式.,空中喚醒模式..三種省電模式是通過我公司設置軟件來設定。用戶可根據需要來選用，產品出廠默認為硬件喚醒模式.

1. 硬件喚醒硬件喚醒模式時，電臺的休眠電流小于10uA。在使用硬件喚醒工作方式時，在用戶接口端子第1腳輸入高電平,電臺則進入休眠方式，MCU約1ms內進入休眠狀態。當要讓電臺進入正常工作時，則應在用戶接口端子第5腳輸入低電平,電臺則進入該正常方式，MCU則在10 ms內進入工作狀態，但為了發送數據的穩定，用戶則應延時60ms以上方可進行數據傳輸。詳細時序如下圖：（硬件休眠）

1. 串口喚醒串口喚醒模式時，電臺的休眠電流小于11mA。在使用串口喚醒工作方式時，在用戶只要往電臺的串行數據接口發送指定協議(格式需向我公司索取)的數據就可喚醒工作，收到數據后電臺10mS后即進入正常工作狀態，可以發送數據，當電臺的串口在20S內都沒有數據時，電臺則又進入該休眠方式。
2. 空中喚醒空中喚醒模式時，電臺的休眠電流小于20mA。在使用空中喚醒工作方式時，電臺工作于間斷性工作方式，此時電臺進入了空中檢測狀態，當空中收到一定長度的喚醒數據時，10mS后電臺則進入了正常接收狀態。當電臺在接收狀態工作20S內，空中都沒有數據時，則又進入該休眠方式。
3. 模塊的收發轉換

用戶設備在接收完模塊發來的數據后，再轉入到發送數據中間必需有1 ms以上的延時

1. 從A模塊發送到B模塊接收用戶在數據傳輸時，必需考慮到模塊的數據延時，為了保證無線傳輸?shù)目煽啃裕�本公司的模塊加入了F EC（前向錯）和其他編碼規則。那么從A模塊到B模塊，中間的傳輸數據延時與不同的波特率有關，具體如下表：

1. 互通的機型

無線ＷL４４３２數傳模塊可以與所有的W系列的同頻率產品進行相互通訊。通訊時注意以下幾點：A、選擇所有要相互通訊模塊的信道一致。B、你所通訊模塊的空中速率一致。C、所通訊模塊的電源、接口連線已接好。

1. 出廠設置

注意事項

1.安裝模塊時，天線的位置請不要過于靠近您產品的MCU，防止干攏！

2.非獨立電源供電時，請確認模塊的地線與您產品的地線相連共地！

3.產品正常工作時，請勿觸摸模塊及天線部分，以便達到最佳傳輸效果！
