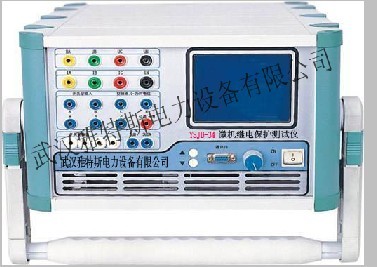

YSJB-34微機繼電保護測試儀
一、 YSJB-34微機繼電保護測試儀主要技術特點
1、YSJB-34微機型繼電保護測試儀其主要特點表現為：
2、 經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
3、高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
4、YSJB-34微機繼電保護測試儀配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
5、YSJB-34微機繼電保護測試儀配備有外接USB接口，可以方便地進行數據存取和軟件維護；
6、YSJB-34微機繼電保護測試儀無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
7、YSJB-34微機繼電保護測試儀采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；
8、YSJB-34微機繼電保護測試儀采用獨特的算法，產生的波形精確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
9、YSJB-34微機繼電保護測試儀可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2～ 40次諧波；
10、功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出40A。在輸出電流達到40A時，輸出功率可達450VA/相以上，波形仍能保證不失真、不削峰；
11、YSJB-34微機繼電保護測試儀能提供傳統的Ua、Ub、Uc、Ia、Ib、Ic外，還有第四路電壓 Ux輸出。Ux可用于多種功能，如用于輸出各種3Uo、做線路保護試驗時輸出線路的同期電壓等；
12、YSJB-34微機繼電保護測試儀具有8個開入量輸入和4對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；
13、提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；
14、GPS同步觸發誤差小于50μS；
15、YSJB-34微機繼電保護測試儀可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
16、YSJB-34微機繼電保護測試儀采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
17、YSJB-34微機繼電保護測試儀具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

二、YSJB-34微主機繼電保護測試儀主要技術參數
1.2 YSJB-34微機繼電保護測試儀主要技術指標
1.2.1交流電流源
單相輸出：3×30A
三相并聯：90A
最大輸出功率：≥450VA/相
各相輸出電流幅度、頻率和相位可以獨立調節
輸出精度：
0.1A～0.5A：±10mA
0.5A～10A：±0.1%
10A～30A：±0.2%
分辨力：
0.1A～10A：1mA
10A～30A：10mA
連續輸出時間：
在 0～10A范圍內，能連續輸出
在 10A～20A范圍內，連續輸出時間 ≥60秒
在 ＞20A范圍內，連續輸出時間 ≥10秒
1.2.2YSJB-34微機繼電保護測試儀交流電壓源
單相輸出：4×120V
最大輸出功率：≥60VA/相
四相有共用中性點的電壓源；第四路電壓可設置為零序電壓或任意設置
各相輸出幅度、頻率、相位可以獨立調節
輸出精度：
1V～5V：±10mV
5V～120V：±0.1%
分辨力：
1V～10V：1mV
10V～120V：10mV
1.2.3YSJB-34微機繼電保護測試儀直流電流源
單相輸出：-10A～+10A
最大輸出功率：≥200VA
輸出精度：
±0.5A～±1A：±10mA
±1A～±10A：±0.2%
分辨力：
±0.5A～±1A：1mA
±1A～±10A：10mA
1.2.4YSJB-34微機繼電保護測試儀直流電壓源
單相輸出：-150V～+150V
最大輸出功率：≥100VA
輸出精度：
±1V～±10V：±10mV
±10V～±150V：±0.2%
分辨力：
±1V～±10V：1mV
±10V～±150V：10mV
1.2.5YSJB-34微機繼電保護測試儀交流電壓、電流源角度
相角范圍：0°～ 360°
相角精度：±0.2°
相角分辨力：0.1°
1.2.6YSJB-34微機繼電保護測試儀交流電壓、電流源頻率
頻率范圍：1～2000Hz
頻率精度：
1Hz～100Hz：±0.001Hz
100Hz～2000Hz：±0.01Hz
頻率分辨力：1mHz
能輸出2～40次任意幅值的諧波
1.2.7同步性
電壓電流同步性 ≤10μS
1.2.8開入量
8路獨立開關接點輸入
兼容空接點與15V～250V有源接點，能夠自動識別有源接點的極性
計時精度：在小于1S時 ≤1mS
1.2.9開出量
4對可編程開關空接點輸出
接點容量：
250VDC，0.5A
250VAC，0.5A
1.2.10供電電源
交流輸入電壓
額定值：220V± 10%
基準值：220V± 2%
交流供電頻率：
額定值：50Hz± 10%
基準值：50Hz± 2%
1.2.11箱體尺寸與重量
箱體尺寸：360mm×190mm×420mm（W×H×D）
重量：約18kg
1.2.12使用環境條件
環境溫度：－10℃～+45℃
相對濕度：≤90%
大氣壓強：80～110kPa

三、產品別稱 微機繼電保護測試儀：微機繼保，繼電保護測試儀，繼保儀、繼電保護裝置、微機繼電保護測試系統、微機繼電保護設備。
