產品快照：

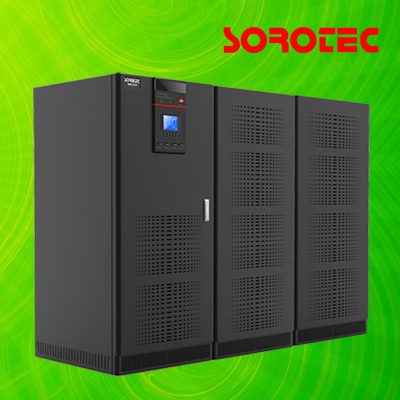

  產品名稱：工頻在線式120-800KVA
  標準電壓: 380/400/415VAC
  標準頻率：50HZ/60HZ
  功率因數：0.9

應用范圍：
  主要適用于大型IDC機房、銀行/證券結算中心、通信網管中心、半導體生產線以及大型自動化生產及其控制系統。可根據特殊用戶的需求進行改進，用于大型的體育場館、會議廳、劇場及高速公路和鐵路隧道等金鹵燈照明系統。

特點與優點：
  1.采用先進的DSP及全數字控制技術，系統穩定性更高；
  2.輸出功率因數提升至0.9，比傳統UPS帶載能力增加10%以上,為用戶降低投資成本
  3.超寬輸入電壓、頻率范圍，適應惡劣電網環境；
  4.數字化均流技術，極小的環流、極高的并聯可靠性，可實現6臺并聯和在線擴容；
  5.超強輸出過載及短路能力，確保系統穩定性和極限狀態下的系統安全；
  6.智能化電池管理，自動維護電池，延長使用壽命；
  7.N+1冗余設計的輔助電源，為UPS安全運行提供更可靠的保障；
  8.分層獨立式密閉風道和冗余風扇設計，電路板三防漆防護，內置防塵濾網，具有高效散熱和惡劣環境下的有效防護功能；
  9.超大液晶顯示器，中英文等12種語言顯示界面，方便國內外用戶使用。

卓越的電氣性能
  在線雙變換架構、雙DSP控制技術
  1.GP9335C系列UPS采用真正的在線雙轉換的架構。這種架構是目前解決電源問題的最佳架構，此架構幾乎可以完全解決所有的電源問題，如斷電、市電高、低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。可向負載提供連續、穩定、純凈的正弦波電源。
  2.采用雙DSP高速數字信號處理芯片協同中央CPU微處理器共同對系統的控制、反饋、測量、顯示、通訊等進行全方位實時處理，使系統參數不會因環境（溫度、濕度、噪音等）的變化而變化，即使在輸入信號失真時，也能夠提供準確的電壓、電流、頻率及波形輸出。該技術具有強大的控制功能，從而實現了計算機系統的綜合電源管理。

GP9335C系列工作原理：
  1.GP9335C系列UPS采用AC-DC-AC變換器。第一級變換（AC-DC）采用SCR三相全控橋式整流器，把三相交流輸入電壓變換成穩定的直流母線電壓。整流器同時兼充電器功能，并采用業界先進的溫度補償技術，可以有效延長電池使用壽命。逆變器主功率采用大功率絕緣柵雙極性晶體管（IGBT）作為其逆變?cè)�件，控制上采用了先進的空間矢量脈寬調制（SVPWM）技術，把直流母線電壓逆變回交流電壓。
  2.市電正常時,整流器和逆變器同時工作，給負載供電的同時對電池進行充電。當市電異常時，整流器停止工作，轉由電池經逆變器向負載供電；若電池電壓下降到放電終止電壓，而市電還未恢復正常，UPS將關機（如果主旁不同源且旁路正常，系統轉由旁路供電）。電池放電終止電壓已預先設定。逆變器故障或超載時，還可有外部交流旁路通過旁路開關Q2和靜態旁路給負載供電。此外，如果對UPS進行維護或維修，UPS可通過內部的手動控制維修旁路開關Q3給負載供電。UPS正常運行時，除維修旁路開關外，其它所有的開關均閉合。

超強的輸出過載能力
  逆變器電源具有極強的輸出過載能力。實現“逆變狀態優先”的思想。如我們所知：衡量一臺UPS電源可靠性高低的重要指標之一是：應具有極強的抗輸出過載能力。這意味著：即使因用戶投入大負荷非線性負載而形成瞬態浪涌過載輸出局面時，不但保證了UPS逆變器的完好無損，而且還不會出現因逆變器輸出過載能力差而轉交流旁路供電的局面。這是因?yàn)楫?dāng)UPS在執行逆變器供電交流旁路供電切換操作的期間，有可能因不穩壓的市電電源與具有穩壓輸出特性的逆變器電源之間的瞬態電壓差過大而損壞UPS電源。UPS的典型  過載能力為:
  三相工作時：110％額定負載時，1小時
              125％額定負載時，10分鐘
              150％額定負載時，1分鐘
  單相工作時：200％額定負載時，30秒
  當用戶的過載量和在該過載量下的持續期沒有超過上述范圍，UPS將一直維持在由逆變器向負載的供電狀態.

具有極強的抗“階躍性” 負載及抗短路輸出能力:
  在UPS電源運行中所可能遇到的最?lèi)毫庸ぷ鳁l件是用戶在UPS輸出端作空載100％額定負載的投入或切除操作。最嚴重的情況是：UPS的輸出被短路。由于在索瑞德的UPS中，配置有設計獨特的輸出限流電路。即使用戶因不慎而造成輸出短路故障時，它的UPS的逆變器也不會被損壞。UPS的典型抗短路輸出能力為：
  三相工作時，輸出電流被限制在160％標稱輸出電流，5秒鐘。
  單相工作時，輸出電流被限制在290％標稱輸出電流，5秒鐘。

優越的帶三相不平衡負載的能力
  對于三進三出型UPS來說，即使在帶峰值比(crest ratio)為3:1的計算機之類的非線性負載時，也能在不降低額定輸出功率的條件下，向用戶提供失真度小于3-5％的高質量的正弦波電源。此外，由于在機器內配置有自適應相平衡調整電路，當后接100％不平衡負載（一相空載，兩相滿載）時，也可確保三相相電壓差小于2％，三相相電源之差的相位差在120°±1°的范圍內。這一指標明顯高于其它公司的同類產品。

N+X冗余設計的輔助電源
  輔助電源是為各個控制電路提供可靠的、穩定的電源保障，以保證各個控制電路的正常工作。保證UPS系統的正常運行起到關鍵性的作用。GP9335C系列UPS的輔助電源采用1+1冗余設計，當其中一個輔助電源故障時，可以由另外一個輔助電源繼續供電，UPS繼續正常運行，同時在液晶屏上顯示此報警信息。

獨特的電池保護功能
  電池通過外置電池開關與UPS連接，此電池開關采用“三段式”直流開關，可手動閉合，并具有受UPS控制電路控制的電子跳閘裝置。有效的降低了以往因電池漏液或短路造成的火災風險，為機房的安全運行提供了保障。
  電池開關具有如下特點：
    1.與電池隔離，安全可靠；
    2.短路保護；
    3.如遇電池欠壓導致逆變器鎖定，則開關自動斷開，避免電池過放電損壞；
    4.如裝有遠程緊急停機按鈕，可使用緊急停機按鈕遠程斷開此開關；
    5.誤操作保護；

便于用戶維護的結構設計
  采用便于用戶觀察的平面直列式控制板模塊化結構設計，為確保各插件板之間的可靠連接，在接插件連接處配置有防松機械“緊鎖”裝置。用戶只需打開機柜門就可一目了然地觀察到位于各UPS控制板上的“自診斷”狀態監視器的工作狀態。由此，用戶可迅速獲得近70-90 種故障報警指示，有利于提高這種UPS的可維修性。

具有優異的輸入功率爬升特性
  在UPS電源的運行過程中，如果遇到市電供電中斷的時間較長的這種情況時，當市電電源在剛恢復正常供電時，就會出現要求由市電所提供的電流不僅要支持用戶的后接負載，而且還要求向電池提供充電電流（可達25Ċ標稱輸入電流以上）。這樣就會對電網帶來巨大的“沖擊”，嚴重時會引起輸入斷路器開關跳閘。為解決UPS電源可能產生的對電網的“沖擊”，索瑞德公司提供設計獨特的具有“電壓爬升和“電流爬升”雙重調控特性的輸入整流濾波器。由于“電壓爬升”特性存在，可以在用戶剛開機啟動UPS時有效地保護輸入整流器元件的安全運行。由于“電流爬升”特性的存在，可大大地緩解在市電剛恢復正常供電時所可能出現的UPS對電網的電流“沖擊”，有利于提高市電輸入電網運行的安全性。此外，當用戶使用柴油發電機來供電時，還可利用該機所特有的“輸入電流二階限流”功能來確保柴油機得以安全運行。典型的“輸入二階限流”范圍為：85％-125％ 標稱輸入電流。

自動執行UPS逆變器供電交流旁路供電的同步切換操作
  當UPS電源因故需執行逆變器供電交流旁路供電切換操作時，由于在執行上述切換操作期間會出現短時的逆變器電源和交流旁路電源重疊供電的局面，為確保切換操作的安全，希望上述兩路交流電源應盡可能地做到同頻率、同相位、同幅度（這兩路交流電源的瞬態電壓差應小于UPS所允許的工作范圍）。在此條件下，UPS應自動執行“同步切換”。如果UPS的檢測電路發現上述兩路交流電源的瞬態電壓差超過所允許的范圍時，大多數公司的同類產品因?yàn)椴荒茏詣?dòng)執行“不同步”切換操作而造成對用戶的長時間的停電，造成巨大的經濟損失。對GP9335C系列的UPS來說，由于它能自動執行“不同步切換”操作，所以，對用戶是十分友好的。

高效、節能、環保的設計理念
  整機效率高達94%
  縱覽大型UPS設備，效率對能耗成本影響顯著：細微的百分比差異能節省可觀的運行成本。我們的設計團隊從提高效率出發做出
了很多努力，尤其是對實際運行中的負載率（例：50%負載運行等）進行了精心的考慮。（如圖）

潔凈穩定的輸出波形
  采用雙轉換技術的UPS始終再生一個潔凈的電壓輸出，完全隔離主交流電源的擾動。采用數字信號技術（DSP）控制的、具有自由頻率PWM調制的、六單元繼承IGBT逆變器，能夠提供潔凈穩定的輸出電壓，總諧波失真小于3%（THDV）。即使負載出現較大的波動，也能保持輸出電壓的穩定。（如圖）

高輸入功率因數,消除諧波失真：節約能耗成本，降低電源污染
  眾所周知：由于整流濾波型負載（例如：計算機、通訊設備、家用電器或一般的UPS）被大量引入市電電網會造成電網
被“污染”，由此而造成大量的高次諧波電流流過整個供電系統。為此，將會造成流過中線的電流過流及電動機負載
異常發熱。為解決上述問題，公司向用戶提供如下方案來消除諧波“污染”，從而確保用戶電網的供電質量達到“綠
色電源”標準：
  在GP9335C系列大型UPS中，采用選配輸入濾波器及12脈沖整流濾波器方案，將輸入功率因數從一般UPS的0.8提高到
大于0.95以上。將輸入諧波電流含量降低10%以下。（如圖）

  從實測值可見，6脈整流器5次諧波最大，可加裝5次濾波器來抑制諧波；12脈整流器11次諧波最大，可加裝11次濾波器來抑制諧波；加裝濾波器后諧波對比表如下：

高可用性結構配置的核心
優異的并機輸出特性
  由于在索瑞德的設計獨特的直接并機調控系統中，設有頻率母線和電流母線來分別精密調控各臺UPS對市
電的同步跟蹤相位關系和均流輸出特性。因而，它不僅可確保位于總UPS供電系統中的每臺UPS都能均勻分?jǐn)傌?fù)載電流，而且還能使得可能出現在并機系統中的“環流”幾乎為零。
  此外，它還配置有靈敏的“環流監測”電路來時刻監視整個UPS供電系統的工作狀態，從而確保這種并機系統具有極高的可靠性（其平均無故障工作時間〈MTBF〉可達100萬小時數量級）。上述指標是同類機型中的最高水平。

1.熱備份冗余系統。采用2臺高可靠的GP9335C系列UPS供電，備用UPS串聯在主用UPS的旁路上，主備用UPS可交替工作。
2.N+1直接并聯冗余系統。采用多臺高可靠的GP9335C系列UPS并聯供電，可達6臺UPS，很容易提高可靠性、冗余性或增大功率。任何一臺故障后自動退出，負載供電不受影響。每臺UPS內置自動旁路和維修旁路，旁路可采用均流電感保證旁路運行時的均衡供電。
3.N + 1集中旁路并聯冗余系統。采用多臺高可靠的GP9335C系列UPS并聯供電，任何一臺故障后自動退出，負載供電不受影響。每臺UPS
內部無旁路，采用集中旁路。
4.帶STS靜態轉換開關的并機雙總線系統。雙總線系統中可以在每條總線采用冗余UPS設計，提高系統的可靠性和可用性。每條總線UPS
容量和相對負載的比例，可以是N或N+1。

豐富的管理界面
便于觀察和易于操作的顯示系統
采用由LED發光二極管所構成UPS電源模擬運行流程圖和中英文LCD液晶顯示屏所構成的人－機對話型的菜單驅動式UPS運行參數和報警/故障顯示屏來共同構成易讀、易看和易于操作的操作控制顯示系統。由于采用設計巧妙的微處理器監控技術、先進的“自診斷”管理系統及內置存貯器。因此，用戶可以很方便地獲得如下的UPS運行參數和信息：
一目了然地觀察UPS的運行狀態（各關鍵部件的工作狀態是否正常）。
UPS的監測系統向用戶提供各種實時運行參數（輸入電壓和電流、輸出電壓和電流、工作頻率、負載百分比，視在功率和有功功率，電池的電壓和電流、溫度等）。智能化的故障“自診斷”管理系統可向用戶提供多達90種報警/故障信息。這些信息是以在“監控/模擬顯示屏”上的文字顯示和音響報警等多種形式同時向用戶通報的，并同時顯示出所發生的報警/故障的性質、種類及發生時間。顯然，這十分有利于用戶進行故障的分析和排除，從而大大提高UPS的可維護性。
利用可編程自動測試軟件對UPS本身和蓄電池執行定期的功能性測試、并顯示出電池組的殘存實有容量大小。這有利于及時發現和消除故障隱患。此外，用戶還可在他們認為方便的任何時間對UPS的逆變器、整流器和交流旁路靜態開關分別執行開機/關機操作。可利用軟件重新調整UPS的運行參數（例如：調整逆變器的輸出電壓和工作頻率，蓄電池組的浮充電壓）及重新設置各種自動保護電路的新的閥值電平。它極大地增強UPS電源配置的靈活性。
利用RS232或RS485接口及其配套電源監控軟件，在本公司所提供的UPS系統中，可將上述的UPS參數顯示在遠程的微機終端和計算機網絡上。當出現異常情況時，還可將故障的歷史數據和故障發生次數的統計值顯示在微機終端上以供分析。當遇到出現某些重大故障（需值班人員到現場排除的故障）時，還可利用所提供的自動撥號“傳呼”功能來及時通知相關人員。

完善的電池管理系統
由于采用具有“先恒流后恒壓”充電特性的充電技術及開發功能強大的“電池監控軟件”而
形成高性能的電池管理系統。該調控系統具有如下優異特性：
采用二階分級調控方案的電池充電限流技術，確保不會發生過流充電現象；
采用微處理器監測技術，可根據用戶的實際負載量來自動調整電池的臨介放電電壓的閥值，確保不會發生電池被“深度放電”的現象；
利用可編程電池監控軟件來對蓄電池執行定時的“自診斷”測試，自動實時顯示電池充電百分容量及電池的殘余后備供電時間；
提供具有溫度補償自動調節功能的電池充電系統；
配有電池過壓充電保護和電池自動均充定時控制器。

獨特選件，一應俱全
SNMP卡；
并機電纜；
干接點卡；
C級防雷箱；
上出線選件；
旁路均流電感；
電池溫度變送器；
JBUS/MODBUS適配卡；
UPS機房信號適配器；
5次諧波或11次諧波濾波器;
負載總線同步（LBS）電纜。
