高頻電源專用電流傳感器JCE308-TS7
公司名稱：寧波錦澄電子科技有限公司
所屬類別：電源配套分類>>傳感器
電子信箱：469033077@qq.com
聯系電話：18610174676
聯 系 人：張一
更新時間：2013-1-26 22:29:21
所屬類別：電源配套分類>>傳感器
電子信箱：469033077@qq.com
聯系電話：18610174676
聯 系 人：張一
更新時間：2013-1-26 22:29:21
產品詳情

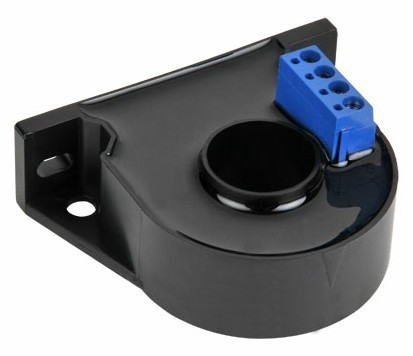

電流傳感器JCE308-TS7
利用高性能霍爾元件，采用霍爾閉環原理實現對直流、交流或脈沖電流進行電隔離測量，測量電流正比于被測電流，具有良好的準確度、線性度和穩定性,采用UL94-V0標準的絕緣外殼。
應用于變頻調速，電池電源，直流電機驅動檢測，焊機電源，伺服電機，不間斷電源UPS，逆變電源等各行業。
主要技術參數
額定測量電流IPN： 300A
測量范圍IP： 0~±500 A
額定測量輸出IM： 150mA
電源電壓(±5%)： ±12V~±15V
轉換比例KN： 1:2000
電流消耗IC： ≤28(@±12 V )+ IS mA（輸出測量電流）
精度X： —準確度 XG(@ VPN,TA=+25℃)： ±0.6%
—非線性度εL(@ VPN，TA=+25℃)： <0.1%
—零點偏移電流IO： ≤±0.15mA(@+25℃)
—零點溫度偏移IOT： ≤±0. 44mA(@-10℃~+70℃)
—響應時間tr (@90% of VP max)： ≤1us
—工作頻率f： DC-100KHz
耐壓Vd： 一次側回路對二次側回路之間耐壓： 6kV/50Hz/1min
工作溫度TA： -40ºC~+85ºC
儲存溫度TS： -40ºC ~+85ºC
副邊內阻RS： 21Ω(TA=70℃）
重量m： 79g×(1±10%)
標準： EN50178
