電力儀器儀表RS485/232通訊接口抗浪涌防靜電高隔離模塊電源

WRH隔離電源通過三相電能表國電專項招標檢驗

    順源科技根據電能表、配電負荷檢測儀、電力負荷控制終端、用電管理終端等電力行業儀器儀表制造廠商要求，按照最新國家電力行業標準(DL) DL/T614-2007的相關規定設計生產出一系列電力儀器儀表RS485接口抗浪涌防靜電高隔離模塊電源。

    這些電力行業專用的DC-DC模塊電源已通過三相電能表(DL) DL/T614-2007招標檢驗，具有抗浪涌4KVAC（6KVDC)高隔離、8KV防靜電、輸出穩壓（1% 精度）、輸出有自恢復過載短路保護等功能。

     產品常用規格有：
　　3KVAC/4KVAC 脈沖群高隔離
　　輸出功率0.2W/0.5W/1W/2W
　　5VDC/9VDC/12VDC/15VDC 單電壓輸出、±5VDC/±9VDC/±12VDC/±15VDC
正負雙電壓輸出和++5VDC/++9VDC/++12VDC/++15VDC 雙隔離雙路電壓輸出等。

    符合國家電力行業標準(DL) DL/T614-2007中相關規定設計的產品有：

    1、低成本、小體積Sip 7Pin阻燃封裝，抗浪涌4KVAC（6KVDC)高隔離，輸出功率 0.2W/0.5W/1W/2W。

    HxxxxS-xW系列：5VDC/9VDC/12VDC/15VDC 定電壓?jiǎn)屋敵觯瑹o(wú)穩壓及自恢復過載短路保護功能，空載時輸出電壓會升高。

    詳細技術資料：

    http://www.sun-yuan.com/download/200912115385074613.pdf

    GxxxxS-xW系列：±5VDC/±9VDC/±12VDC/±15VDC 定電壓雙輸出，無穩壓及自恢復過載短路保護功能，空載時輸出電壓會升高。

    詳細技術資料：

    http://www.sun-yuan.com/download/2009113018232517072.pdf

    2、小體積Sip 7Pin阻燃封裝，8KV防靜電、抗浪涌4KVAC（6KVDC)高隔離，輸出穩壓（1%精度）有自恢復過載短路保護功能。輸出功率 0.2W/0.5W/1W/2W。

    WRHxxxxH-xW系列：5VDC/9VDC/12VDC/15VDC 寬電壓輸入/穩壓?jiǎn)屋敵觯�自恢�?fù)過載短路保護功能,空載時輸出電壓不變。

    詳細技術資料：

    http://www.sun-yuan.com/download/200911291775599009.pdf

    WDHxxxxH-xW系列：：++5VDC/++9VDC/++12VDC/++15VDC 寬電壓輸入/穩壓雙隔離雙路輸出，有自恢復過載短路保護功能，空載時輸出電壓不變。

    詳細技術資料：

    http://www.sun-yuan.com/download/20091261610858078.pdf

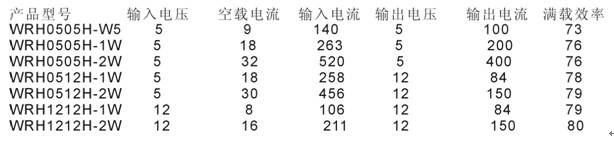

    產品型號舉例

產品尺寸及PCB布線圖
