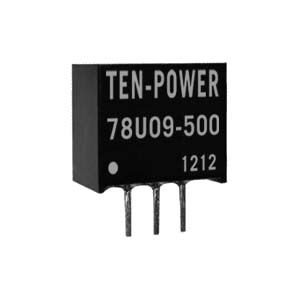

24V轉9V非隔離穩壓DC-DC模塊78U09-500
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：market@ten-power.com
聯系電話：15889952240
聯 系 人：肖奧琳
更新時間：2013-5-7 17:26:46
產品特性
n 開關型、效率高達96%
n 引腳兼容傳統78xx系列
n 滿載輸出電流500mA
n 最高耐壓32V
n 短路保護,過熱保護
n 低紋波、噪聲
n 滿足UL94-V0要求
n MTBF >200萬小時
工作溫度：-40℃～+85℃
產品概述
TEN-POWER的LM78Uxx-500系列是超小型、高效率的開關型穩壓器，是傳統78XX系列三端線性穩壓器的理想替代品，引腳兼容，可直接替代。它效率高、損耗小、發熱低，使用時無需外加散熱片。
|
產品型號一覽表 | |||||||
|
型號 |
輸入電壓（V） |
輸出 |
效率%（滿載時） | ||||
|
Min |
Type |
Max |
電壓（VDC） |
電流（mA） |
Min Vin |
Max Vin | |
|
LM78U01-500 |
5 |
12 |
26 |
1.5 |
500 |
76 |
66 |
|
LM78UX2-500 |
5 |
12 |
28 |
1.8 |
500 |
79 |
68 |
|
LM78U02-500 |
5 |
12 |
28 |
2.5 |
500 |
85 |
72 |
|
LM78U03-500 |
5.5 |
24 |
28 |
3.3 |
500 |
88 |
78 |
|
LM78U05-500 |
6.5 |
24 |
32 |
5.0 |
500 |
93 |
84 |
|
LM78U06-500 |
9 |
24 |
32 |
6.5 |
500 |
93 |
87 |
|
LM78U09-500 |
11 |
24 |
32 |
9 |
500 |
94 |
90 |
|
LM78U12-500 |
15 |
24 |
32 |
12 |
500 |
96 |
90 |
|
LM78U15-500 |
18 |
24 |
32 |
15 |
500 |
97 |
93 |
|
輸出特性表 | |||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
輸出電壓精度 |
100%的負載，輸入電壓范圍 |
±2 |
±3 |
% | |
|
線性調節率 |
輸入電壓從最低電壓到最高電壓，滿載 |
±0.5 |
±1.0 | ||
|
負載調整率 |
從10%的負載到100%的負載 |
±0.4 |
±0.75 | ||
|
紋波+噪聲* |
20MHz帶寬，參見 “紋波&噪聲測試電路” |
25 |
50 |
mVp-p | |
|
短路保護 |
可持續，自恢復 | ||||
|
短路輸入功耗 |
0.5 |
1.8 |
W | ||
|
過熱保護 |
IC內置 |
160 |
℃ | ||
|
輸出限制電流 |
2000 |
3000 |
mA | ||
|
開關頻率 |
100%負載，輸入電壓范圍 |
280 |
330 |
450 |
KHz |
|
靜態電流 |
輸入電壓范圍 |
5 |
8 |
mA | |
|
溫度系數 |
-40 ℃～+85℃ |
±0.02 |
%/℃ | ||
|
最大容性負載 |
1000 |
μF | |||
|
一般特性表 | |||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
存儲濕度 |
95 |
% | |||
|
工作溫度 |
-40 |
85 |
℃ | ||
|
存儲溫度 |
-55 |
125 | |||
|
工作時外殼溫度 |
100 | ||||
|
引腳耐焊接溫度 |
焊點距離外殼邊沿1.5mm，10秒 |
300 | |||
|
冷卻方式 |
自然空冷 | ||||
|
外殼材料 |
阻燃耐熱塑料（UL94-V0） | ||||
|
重量 |
2.0 |
克 | |||
更多參數模塊請一載相關數據手冊。
