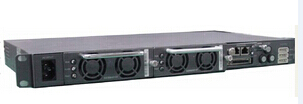

1、EPS30-4815AF艾默生嵌入式電源概述
艾默生EPS30-4815AF 嵌入式電源系統適用于小型程控交換機、接入網、傳輸設備、移動通信、衛星通信地面站、微波通信供電，也可用于其它通信設備供電。
2、系統組成
電源系統由整流模塊、監控模塊和交直流配電插框組成，系統配置圖
3、艾默生EPS30-4815AF 嵌入式電源系統配置表
整流模塊 GERM4815T1～2（可選）
監控模塊 EPMU031
交直流配電插框 rack-EPS30-4815AF
3、技術參數
環境條件
工作溫度：－5℃～40℃
儲存溫度：－40℃～70℃
相對濕度：≤90％RH
海拔高度：≤2000m（超過需降額使用）
輸入特性
輸入相電壓： 220Vac
輸入電壓范圍 90Vac～290Vac
輸入頻率 45Hz～65Hz
最大輸入電流：≤9A（低壓滿載）
功率因數：≥0.99
輸入沖擊電流：滿足標準要求：ESI300132-2
防雷要求：交流輸入口滿足8/20us沖擊電流 差模3KA,共模5KA
輸出特性
額定輸出電壓: －53.5Vdc
輸出電壓范圍: －42.0Vdc～－58.0Vdc
最大輸出功率：1600W (176~290VAC) 800W (90~175VAC)
輸出電流 30A
穩壓精度 ≤±1％
效率：≥81％ （110VAC輸入） ≥89％ （220VAC輸入）
峰峰值雜音電壓: ≤200mV
電話衡重雜音電壓: ≤2mV
開機啟動時間： 3～8S
動態響應超調和開關機過沖幅度： ≤±5%
均流不平衡度： ≤±5% (50～100％負載范圍內)
4、產品特點
系統具有輸入過欠壓保護, 輸出過流保護,輸出過壓保護,短路保護,過溫保護,限流保護及告警功能,整流模塊和監控模塊具有熱插拔功能, 整流模塊實現1+1并聯工作。上位機通過RS485控制整個系統并獲取系統內部信息
預限流功能,可以在上電后的一段時間保護電池
市電故障自動切換為電池工作，有電池過放電保護功能
