1、概述
多用戶電能計量裝置主要用于計量單相交流有功電能，可廣泛用于工礦企業、城鄉居民小區、學生公寓、農網、舊樓改造、高層建筑的用電計量，適合于用電收費困難的單位以及流動性較強的用戶（諸如商業房等）。該表可以方便地實現遠程集抄，預付費等功能，能有效防止各種偷漏電現象及用電糾紛，為用電管理帶來方便。
多用戶電能表性能指標符合GB/T 17215. 321-2008中1級和2級電子式電能表的相關技術要求。
2、產品功能
|
型號 功能 |
ADF100 |
ADM100 | |
|
應用場合 |
單相回路 |
6路 |
1路進線，3路出線 |
|
電流規格 |
10(40)A |
5(20)A | |
|
接線方式 |
直接接入 | ||
|
電量測量 |
電流/電壓 |
|
■ |
|
有功/無功/視在功率 |
|
■ | |
|
功率因數/頻率 |
|
■ | |
|
電能計量 |
有功電能 |
■ |
■ |
|
通訊 |
Modbus-RTU |
■ |
■ |
|
負載控制 |
強制控制 |
□ |
■ |
|
定時控制 |
□ |
■ | |
|
預付費控制 |
□ |
□ | |
|
超負荷控制 |
□ |
■ | |
注“■”為標配功能；“□”為選配功能。
3、技術參數
|
型號 技術參數 |
ADF100 |
ADM100 | |
|
輔助電源 |
無 | ||
|
電壓輸入 |
額定電壓 |
AC220V | |
|
參比頻率 |
50HZ | ||
|
功耗 |
≤10VA | ||
|
電流輸入 |
輸入電流 |
10(40)A |
5(20)A |
|
起動電流 |
0.004Ib | ||
|
功耗 |
≤5VA |
≤4VA | |
|
精度等級 |
測量精度 |
有功電能1.0級 | |
|
時鐘精度 |
誤差≤0.5s/d | ||
|
脈沖輸出 |
輸出類型 |
光電耦合，集電極開路、無源輸出，外接電源DC+5V~24V | |
|
脈沖寬度 |
80ms±20ms | ||
|
脈沖常數(imp/kWh)(與輸入電流對應) |
無 |
3200 | |
|
通信 |
接口 |
RS485(A+、B-) | |
|
介質 |
屏蔽雙絞線 | ||
|
協議 |
MODBUS-RTU | ||
|
外形尺寸 |
長×寬×高 |
280×198×95 |
72×88×72 |
|
安裝方式 |
35mm導軌 | ||
|
接線能力 |
柔性電纜 （mm²） |
16 |
6 |
|
溫度范圍 |
工作溫度 |
﹣20℃~﹢60℃ | |
|
儲存溫度 |
﹣30℃~﹢70℃ | ||
|
濕度 |
≤95%（無凝露） | ||
|
海拔 |
＜2000m | ||
4、接線端子

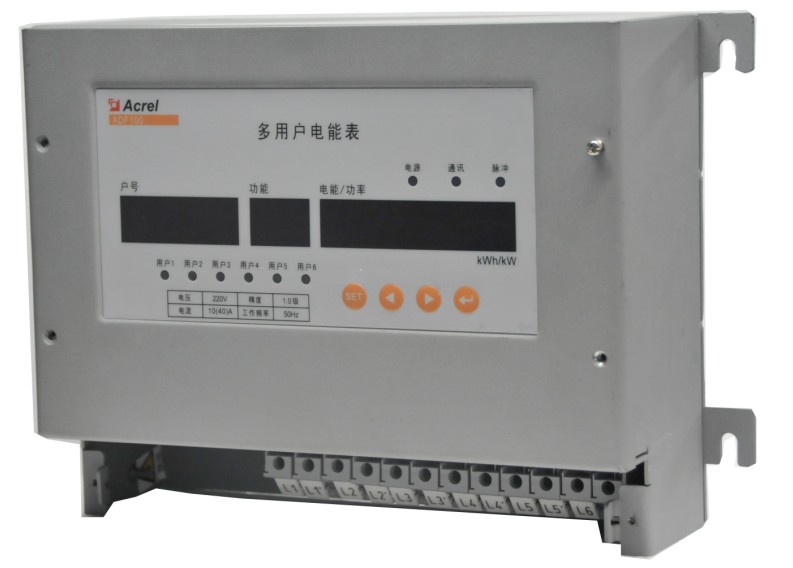

● ADF100多用戶電能計量裝置
.jpg)
●ADM100宿舍用電管理終端電能計量表
.jpg)
