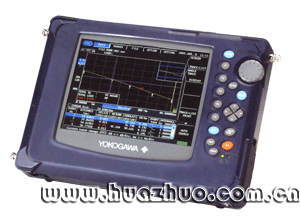

橫河AQ7260 系列光時域反射儀

產品名稱：光時域反射儀
型 號： AQ7260 系列
生產廠家：橫河（ YOKOGAWA ）
產 地：日本

產品特點
　AQ7260 OTDR 及其光配件可以滿足光纖設置及查修維護上的需要，同時也可以適用光纖在　制造與品管時的測試需要。
　體積輕薄精巧并使用鋰電池供電， AQ7260 提供方便攜帶與現場使用的所有功能與特質，其　特別寬廣的動態范圍在測量長距離或是高損耗的線路時特別有用。此外其最新的測試運算法　更是徹底地加快測量處理時間。
　小巧輕便： 299 × 225 × 62mm/3kg
　更大更寬的視角 8.4 英寸 TFT-LCD 彩屏
　更大的內存容量 :20MB
　USB 接口直接連接儲存器、磁盤驅動器、鍵盤、打印機
　SOR 數據的存儲與讀取 Telecordia GR 196&SR-4731
　高采樣點、高采樣分辨率、小盲區
　最快 10 秒即可測試出 0.01dB 的光纖損耗
　高距離精度± (2.0*10-5* 距離 )m
　最大脈寬 50us
　必配件：主機、鋰電池、 AC 配接器 / 電源線、 128M 存卡器、讀卡器、操作手冊、背包
　選件：內置打印機、內置軟驅、可見光源、光功率計、內置式 8 、 12 、 16 路光開關

技術指標

型號
AQ7260 系列

模塊
AQ7261
AQ7264

測量波長（ nm ）
1310/1550±25
1310/1550±20

動態范圍（ dB ）
35/33(typ.)
42/40(typ.)

事件盲區（ m ）
2(typ.)
2(typ.)

衰減盲區（ m ）
15(typ.)
7/8(typ.)

采樣分辯率
5cm
5cm

采樣點
60000pts
60000pts

穩定光源
---
-3±2dBm

工作溫度
-10 ℃ ~+50 0 C
-10 ℃ ~+50 ℃

存儲溫度
-20 ℃ ~+80 ℃
-20 ℃ ~+80 ℃

濕度
0~90% ( 無結露 )
0~90% ( 無結露 )
