　　GBEL-S380/100CTT型電能回饋型電子負載是為UPS等交流電源進行測試及老化的高效節能設備。本產品采用高性能DSP實現全數字化控制，經PWM有源逆變將UPS輸出的電能以正弦波方式回送電網，從而為企業節約大量電費支出，降低測試生產成本，可完全取代傳統的電阻、電感和電容負載，從而為企業節約大量電費支出，降低測試生產成本。

產品特點
 放電電能回饋電網，節能環保
 可模擬純阻性、阻容性和阻感性負載
 測試功率和功率因數連續可調
 靈活適應50Hz/60Hz UPS測試
 靈活適應三相和單相UPS測試?yán)匣?BR> 可進行三相不平衡負載測試
 數字設定，操作靈活
 正弦波電流回饋電網，無諧波污染
 多種負載放電模式靈活配置
 多柜靈活并聯，輕松實現大容量UPS測試?yán)匣�及多個UPS并聯測試
 可實現遠程通信和控制

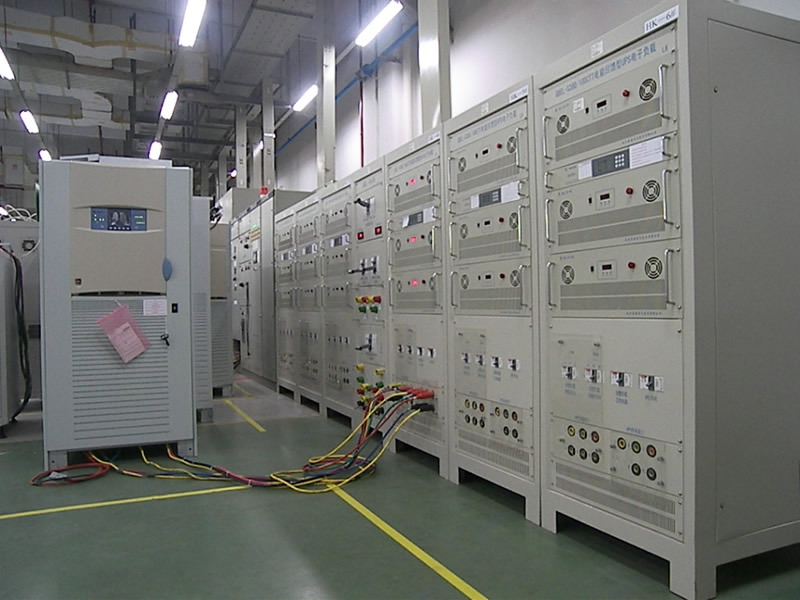

GBEL-S380/100CTT型電能回饋式電子負載采用模塊式結構，由三個22kVA的功率單元和一個監控單元構成。UPS的交流輸出經機柜正面的三組獨立的單相插接式快速連接器，可同時接入三臺單相UPS或一臺三相/單相UPS。另外，還為UPS交流輸入提供了三相四線的插接式快速連接器，極大地方便了現場接線工作。
主要技術參數：
輸入側（接UPS輸出）
 輸入額定功率 66 kVA
 負載設定范圍 0～66 kVA
 功率因數范圍-1.0～+1.0
 　輸入相電壓范圍 220V±15%
 最大輸入電流100A
 UPS輸入頻率50Hz/60Hz
輸出側（接電網）
三相四線制380V/50Hz交流電網
允許工作電壓342V～437V
 輸出功率因數 >0.99
 輸出電流諧波含量 總和<5%,各次<3%
最大效率 >90%
保護功能
并網保護 電網過壓/欠壓，過頻/欠頻，三相不平衡
輸入保護 輸入過壓/欠壓，過流
裝置保護 過熱，硬件保護，防誤操作保護
本機監控
顯示/控制 LCD全中文菜單，9鍵微動開關鍵盤
測量顯示 輸入電壓、電流，吸取功率，功率因數，
　　　　 電網電壓、回饋電流、回饋功率，累積節電量，
模塊運行狀態，……
參數設置 輸入頻率，運行模式，各相功率，各相功率因數，……
系統監控
通信接口 隔離式RS485
集中監控 工控機及配套上位機監控軟件（options）
