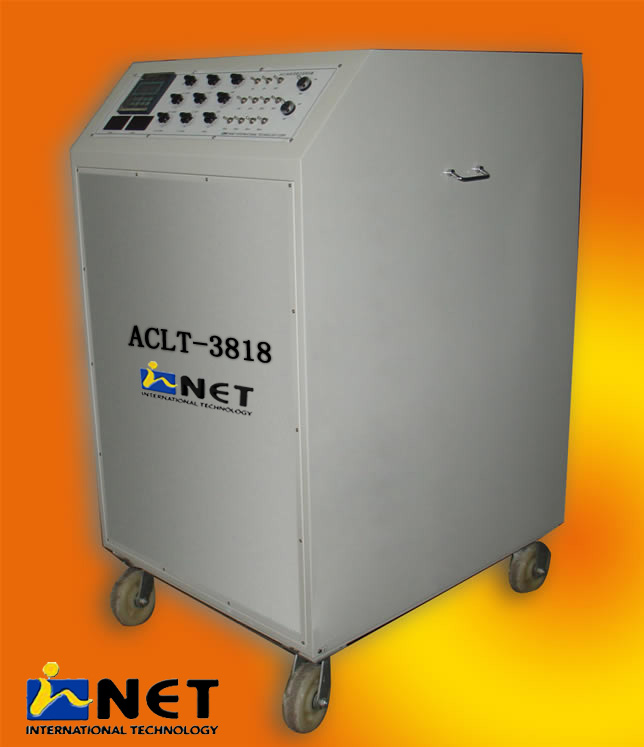

ACLT-3818H  光伏并網逆變器孤島保護檢測裝置

ACLT-3818H光伏并網逆變器孤島保護檢測裝置可以模擬各種 RLC交流負載，模擬逆變器各類工作環境，可以精確檢測逆變器實際輸出功率與帶載能力，可以精確模擬交流用電設備在發生諧振點狀態，檢測調試光伏逆變器孤島保護功能，主機內置有純阻性負載和感性負載，功率輸入采用分段式組合控制，可以任意組合各種功率輸入。

   ACLT-3818H  光伏并網逆變器孤島保護檢測裝置的突出應用：
一、檢測各種逆變器工作性能
1、模擬交流用電設備發生諧振，有效快速精確檢測光伏并網逆變器孤島保護功能。
2、檢測各種交流逆變器的工作效率、輸出功率及帶載能力。
3、模擬各類工作環境，檢測逆變器工作性能狀況。
4、各種交流逆變器出廠驗收及日常維護。

二、檢測柴油發電機輸出功率與帶載能力
1、新裝柴油發電機工程驗收時，生產車間出廠驗收檢測其能否達到設計要求。
2、柴油發電機加裝消聲器等降噪設備后，檢測其輸出功率能否達到通信設備運行需要。
3、柴油發電機經過修理后，檢測其輸出功率、帶載能力等性能指標是否符合要求。
4、柴油發電機的日常維護例行檢測，根據新頒發的通信電源維護規程要求，每半年要對柴油發電機加載試機15-30分鐘。

三、檢測UPS設備的輸出功率與帶載能力
1、新裝UPS設備的工程驗收時，檢測UPS設備輸出功率及蓄電池能否達到設計要求。
2、UPS設備日常維護例行檢測，根據新頒發通信電源維護規程要求，每年要對UPS設備進行核對性放電試驗。

四、檢測交流穩壓器、開關電源等通信交流設備的輸出功率與帶載能力。

ACLT-3818H光伏并網逆變器孤島保護檢測裝置的主要功能：
(1)    可根據性能參數檢測要求，通過操作面板設置相應的功率，任意組合、設定放電功率。
(2)    整機采用電子電路控制，具有溫度過熱自動阻斷保護功能，由于特殊原因出現過熱時，可自動切斷負載。
(3)    采用液晶面板顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形。還可實現對數據的存儲功能。數據采樣間隔在6s-10min之間任意設定。
(4)    新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
(5)    本機采用小型單相風機送風，噪音小，風力大，便于熱量擴散。
(6)    功率輸入采用分段式方式。負載采用耗能方式工作，散熱采用強制風冷方式。

ACLT-3818H光伏并網逆變器孤島保護檢測裝置的技術參數：
(1)    主回路由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整，裝
機總?cè)萘?nbsp;183.97kVA。
(2)    三部分負載由開關分段控制
阻性負載：0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（三只10檔旋轉組合開關）；
4kW、8kW、10kW（三只撥動開關），合計31.99KW
感性負載：0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（三只10檔旋轉組合開關）；6kVA、10kVA、20kVA、30kVA（四只撥動開關），合計75.99kVA。
容性負載：0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（三只10檔旋轉組合開關）；
6kVA、10kvar、20kvar 、30kvar（四只撥動開關），合計75.99 kvar
(3)    阻性、感性、容性部分均可自由組合，最小步進幅度10W。
(4)    適用環境溫度范圍：－10～+40℃。
(5)    接入負載電壓： 三相AC380V/50Hz（線電壓380V，相電壓220V）。
(6)    接線方式：三相四線制。
(7)    電壓精度為±0.5%、電壓分辨率為0.1V。
(8)    頻率測量范圍為40-60Hz。
(9)    電流測量范圍0-500A。
(10)    在發生諧振儀表面板上可顯示：感性負載電流與容性負載電流一致，并是阻性負載電流的2.5倍。
(11)    冷卻方式：風冷。
(12)    負載柜機箱本身帶有控制面板，并帶有RS232接口，負載和計算機相連接，并通過
相關軟件實現負載中存儲的數據傳到PC機中進行處理。
PC機軟件可顯示本次測試中的最大功率值。
(13)    工作電源：交流220V/50Hz。
