絕緣電阻表(兆歐表)ZC-7型
所屬類別：電源配套分類>>測試儀器
電子信箱：52634729@qq.com
聯系電話：010-62123259
聯 系 人：北方思源
更新時間：2011/3/23 14:56:56

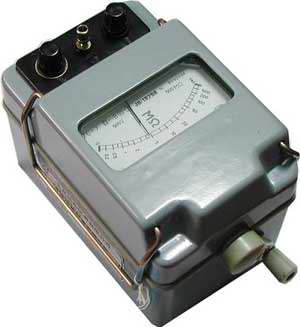

絕緣電阻表(兆歐表)ZC-7型
產地: 北京
尺寸: 17×11×13cm
重量: 3Kg
ZC-7型絕緣電阻表適用于測量各種變壓器絕緣電阻、電機絕緣電阻、電纜絕緣電阻、電氣設備及絕緣材料的絕緣電阻。(測試電壓為直流電壓)
規格如下:
準確度％（10.0）20.0基準值為指示值，相當于原1.0
100V/100MΩ,
100V/200MΩ,
100V/500MΩ
250V/250MΩ,
250V/500MΩ,
250V/1000MΩ
500V/500MΩ,
500V/1000MΩ,
500V/2000MΩ
1000V/1000MΩ,
1000V/2000MΩ,
1000V/5000MΩ
準確度％（20.0）50.0相當于原1.5
2500V/2500MΩ,
2500V/5000MΩ,
2500V/10000MΩ
5000V/5000MΩ,
5000V/10000MΩ.
|
規格額定電壓 |
測量上限(MΩ) |
有效測量范圍的準確度等級 |
備注 | ||
|
100V |
200 |
0.5-20 |
⑸ |
⑽ |
- |
|
100 |
0.5-20 | ||||
|
250V |
500 |
1-50 |
⑸ |
⑽ |
- |
|
250 |
0.5-20 | ||||
|
500V |
1000 |
2-100 |
⑸ |
⑽ |
起始為1MΩ |
|
1000 |
2-100 |
||||
|
500 |
1-50 |
||||
|
1000V |
2000 |
5-200 |
⑸ |
⑽ |
起始為2MΩ |
|
2000 |
5-200 |
||||
|
1000 |
2-100 |
||||
|
2500V |
5000 |
10-500 |
⑽ |
⒇ |
起始為5MΩ |
|
5000 |
10-500 |
||||
|
2500 |
5-200 |
||||
|
5000V |
5000 |
50-2000 |
⑽ |
⒇ |
- |
|
10000 |
50-2000 | ||||
1．ZC-7型絕緣電阻表的各項性能符合GB7676-1998（直接作用模擬指示電測量?jī)x表用其附件）的技術要求及ZBN21012（絕緣電阻表）技術要求.
2．儀表的基準值為指示值.
3．儀表的基本誤差以基準值的百分?jǐn)?shù)表示，基本誤差的極限值不大于相應準確度的等級值0及 ∞刻度以標尺長度的百分?jǐn)?shù)表示，其極限不大于標尺全長的1%。
3．儀表端鈕開路電壓與額定電壓之差不大于額定電壓的10%
4．儀表端鈕開路電壓的峰值與有效值之比不大于1.5
5．儀表測量端鈕接如中值電阻時其中電壓與額定電壓之差不大于額定值的10%
6．儀表線路與外殼間的絕緣電阻不低于30MΩ
7．儀表線路與外殼間的絕緣電壓試驗?zāi)苣褪?0Hz交流電壓,歷時1min的試驗.其試驗見下表:
|
額定電壓 |
試驗電壓(有效值) |
|
500V |
1 |
|
1000V |
1.5 |
|
2500V |
3.5 |
|
5000V |
5.4 |
8. 儀表發電機搖把額定轉速每分鐘120轉
9. 儀表自工作位置向任意方向傾斜時,其指示值變化不大于基本誤差的二分之一
10.儀表的工作環境溫度對標準溫度(23°C)每變化10°C,由此引起指示改變不大于基本誤差
11.當標準環境濕度自40-60%變化,由此引起指示值的改變不大于基準值的1.5%
12.儀表的可靠性符合JB/T6214-1992《儀器儀表可靠性驗證試驗及測定試驗指數分布導測》
