電壓保護器  概述 ：

JL-400電壓保護器  是為傳統的模擬電子式相序保護器更新?lián)Q代而專門設計的三相四線制的電源保護裝置。是一種多功能三相電源系統或三相用電設備的監測和保護儀器。采用集成度高的微處理器，使裝置具有簡潔，精巧，使用方便，抗干擾能力強，高可靠性的特點。本產品集三相電壓顯示、過電壓保護、欠電壓保護、斷相保護、三相電壓不平衡保護、錯相保護、零線斷線保護于一體。顯示采用高清晰超寬溫中文液晶屏幕，具有功能齊全，性能穩定，顯示直觀、操作簡便的特點。

JL-400電壓保護器  適用于柜內安裝的配電系統保護，如：配電柜、配電箱、電控箱、機床等設備。可以替代西門子、施耐德、佳樂和歐姆龍等同類產品。不但具有優越的性能，更具有超高的性價比。

電壓保護器  功能特點：

高精度：采用功能強大的微處理器芯片，尤其采用交流采樣技術，電壓測量精度為±1%，能分別顯示三相電源相電壓值，相當于三相數字電壓表的功能。

寬電源頻率：能適用于45～65HZ，保證全球通用（不能使用于變頻器輸出回路）。

寬電源電壓：能適用于相電壓150～300V（線電壓260～520V），使電壓保護器  的規格大為減少，便于用戶選用，同時可減少大量的備件資金。

高可靠：采用獨特的三相電源供電技術，即使在極低電壓、甚至在缺相情況下，也能保證保護、報警、顯示的功能正常工作。

零線斷線保護：采用獨創的技術方案，雙重保護危害極大的零線斷線故障。

獨立的常開、常閉輸出：采用大功率雙組觸點繼電器，可獨立控制不同電壓等級的設備，應用更加廣泛。

直觀顯示：采用專用寬溫度高清晰中文液晶顯示，正常工作時顯示三相電源相電壓值；故障時直接用中文顯示故障原因，并且可同時提示哪一相故障，以及故障時的電壓值，非常直觀，便于迅速確定故障原因及部位。

故障記錄：采用非易失存儲技術，當發生過壓、欠壓、缺相、不平衡、相序故障時記錄故障，即使本產品完全斷電也能記憶故障信息，方便故障查詢，可記憶最近三次故障信息。

安裝方便：底座采用導軌式另設兩個M4螺孔結構，可HT35導軌安裝，也可用M4螺釘固定，兩種安裝方式，更加靈活方便。

電壓保護器  工作原理：

相序監測：當電壓保護器  通電時，如果相序正確并且所有三相帶電，繼電器吸合。

過壓和欠壓檢測：在正常工作條件下，電壓保護器  通電，如果三個線電壓中其中有一個線電壓超出監測范圍，輸出繼電器延時釋放，顯示過壓或欠壓故障信息。延時期間，故障信息閃爍；輸出繼電器釋放后，故障信息長亮。當電壓返回額定值，繼電器根據滯后值10V重新吸合并且過壓或欠壓故障信息消失。設置按鍵可以進0.1s到25s的可延時調整。為了檢測過壓或欠壓的持續時間必須大于測量周期(80ms)。

缺相檢測：當缺相故障時，繼電器斷電。正常工作（無故障）時繼電器吸合。當缺相時立即斷電。

不平衡檢測：在正常工作條件下，輸出繼電器吸合。當出現不平衡故障時，經過設定的延時動作時間后。輸出繼電器釋放，屏幕顯示不平衡故障。

電壓保護器  技術參數：

輸入電源：三相四線。

電源電壓范圍：相電壓150～300V AC 50HZ。

電壓測量范圍：相電壓150～300V AC。

顯示：超寬溫中文液晶顯示。

輸出形式：獨立的常開、常閉輸出。

輸出負載能力：電阻性負載: 5A/250V AC, 5A/30V DC；電感性負載: 1.5A/250V AC, 1.5A/30V DC。

輸出觸點機械壽命：>100,000次。

額定消耗功率：3VA。

測量誤差：滿刻度時小于0.5%。

外形尺寸：長64×寬45 ×高53 mm。

工作環境：溫度-25℃～65℃,濕度<85%，無凝露。

故障記憶：三次

購電壓保護器  時請寫明產品型號、電流規格、數量，并詳告收件人單位、地址、郵編、聯系人及電話。

電壓保護器  參數設置

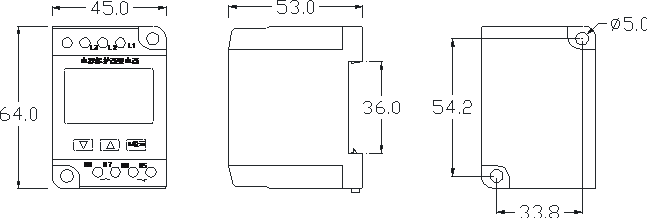

電壓保護器  外形及安裝尺寸圖

電壓保護器  接線圖

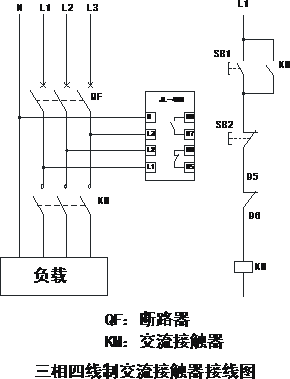

電壓保護器  接線圖 1

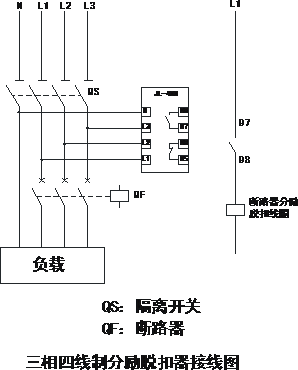

電壓保護器  接線圖 2
