產品詳情

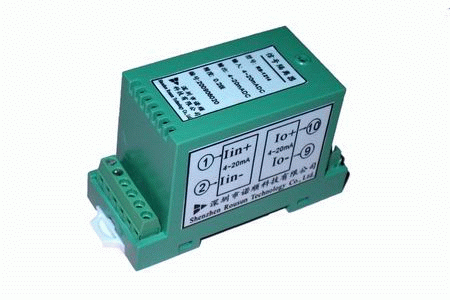

RS-1217A 二線制電壓變送器是4-20mA電流環接口模塊,該模塊內部包含有一個電流信號調制電路，變換電路及解調電路。該模塊4~20mA的供電電壓范圍寬（16.5V-36V），輸入等效電阻小，線性度高。該芯片提供5V/3.5mA的隔離電壓輸出、2.5V基準電源。輸入端電壓為0~75mV~100VDC任選，對應輸入側電流環電流的變化。
技術參數：
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
|
基準電壓 |
24V配電(Vref) |
2.475 |
VDC | ||
|
基準電壓電流 |
24V配電(Iref) |
|
100 |
|
μV |
|
精度 |
RL=250Ω |
|
0.5 |
0.6 |
%FSR |
|
信號輸出 |
RL=250Ω |
4 |
4~20 |
20 |
mA |
|
Vd電壓輸出 |
24V配電(Vref) |
5.3 |
|
5.9 |
VDC |
|
Vd負載能力 |
24V配電(Iref) |
|
2 |
|
mA |
|
電源電壓范圍 |
V+ |
16.50 16.5 |
24 24 |
36 36 |
V |
|
工作環境溫度 |
|
-10 |
|
60 |
℃ |
|
貯存溫度 |
|
-20 |
|
85 |
℃ |
