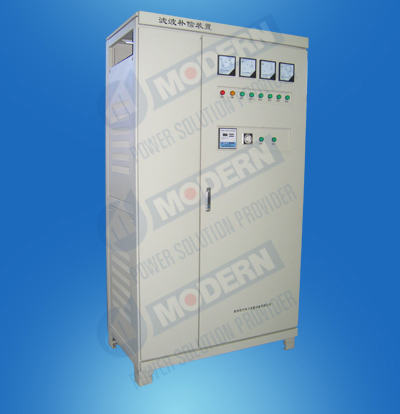

一、工作原理

   電力系統中的阻抗近似為感性，阻抗為Xs，一般投入無功補償?shù)淖杩篂閄c，它們將會產生并聯諧振的次數為no=Xc/Xs，當諧波源中含有相同no次諧波時則引起諧振，導致諧波嚴重放大。損壞電容器及其他用電設備，在并聯電容器支路中串聯一定電抗率的電抗器后，避開諧波源中所包含該次的諧波，一般5、7次諧波串聯5.5%、6%或7%電抗器，3次諧波串聯13～14%的電抗器，11、13次諧波串聯5.67%的電抗器，該方法無功補償?shù)耐瑫r(shí)還可抑制諧波電流的放大。

型號及連接方式

二、主要特點

l       補償無功，提高功率因數＞0.95，降低線損，達到節能目的。

l       抑制諧波電流，凈化電網，補償柜運行穩定可靠。

l       按諧波源或系統中最低次諧波，選擇串聯不同電抗率的電抗器。

三、產品型號

四、主要技術參數

l  額定工作電壓：0.4～1.5KV

l  單柜容量：60～600KVar/柜，大容量采用多柜并聯

l  補償后功率因數＞0.95，有效抑制諧波放大現象并可消除諧波30～60%左右

l  額定測量電流5A

l  控制物理量：cosφ，無功功率

l  保護功能：過流保護，過壓，欠壓保護

l   設有自動停止，手動運行方式（用戶選擇）而手動與控制器完全隔開，萬一控制器故障在手動方式就能正常運行。
