1.1   產品特點

1.1.1   采用無工頻變壓器的開關電源技術，因而具備交、直流兼容輸入功能，而且輸入電壓范圍寬；采用先進的開關電源控制技術和元器件，以及精心的設計，整機體積小、重量輕、效率高，確保了長期滿負荷運行的穩定、可靠。

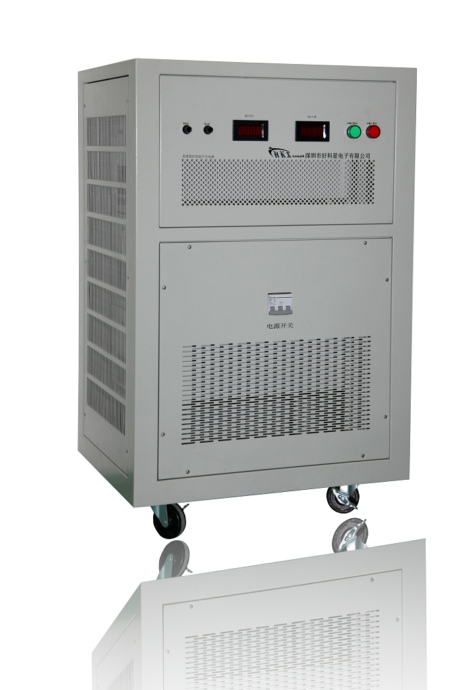

1.1.2   最大輸出為100V，300A，最大輸出功率30KW。

1．13．本電源輸出的穩壓值(當輸出電流＜輸出恒流值時的輸出電壓)和恒流值(當輸出電壓＜輸出穩壓值時的輸出電流)都可以在各自最大值的范圍連續可調。輸出恒流值可調給許多應用帶來方便，例如許多調試應用，調小恒流值能方便有效地保護負載設備的安全。

1.1.4  設有完善的保護功能。內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽命；過熱自動關機保護；輸出過壓、過流和短路保護。開機延時軟啟動，避免開機輸出電壓過沖。

1．15   數字顯示輸出電源和輸出電流，并且是分別獨立的數字顯示。

1.2   主要用途：電源廣泛應用于電力直流屏系統、工控、通信、科研、蓄電池充電等設備。

1.3   環境條件：貯存溫度：(-20～50)℃；工作溫度：(-5～45)℃；

  相對濕度：90％(40±2℃)；大氣壓力：(70～106)kPa。

2 工作原理簡述

交流或直流的輸入電壓經“輸入陷波”電路后到“整流濾波”電路，得到高壓(約300V)直流電壓。“功率轉換”將高壓直流逆變成約35kHz的高頻交流，經高頻變壓器變換到輸出所需的電壓，再經高頻整流濾波得到輸出電壓。控制電路對輸出電壓和輸出電流取樣，閉環反饋后產生脈寬調制(PWM)信號控制“功率轉換”電路，使輸出電壓或電流保持穩定。

“輔助電源”也是由開關電源構成。由于完全取消了工頻變壓器，因而具有交流、直流兼容輸入功能。輸出穩壓和恒流都是從輸出側取樣，因而能做到高度穩定可靠。

“保護電路”提供風扇溫控、過熱保護、輸出過壓過流短路等保護功能。

3 主要技術參數

3.1   輸入電壓：AC380V±10%，50Hz；

當輸出電壓降低時允許輸入電壓下限相應下降。

3.2   輸出穩壓值可調范圍：(0～100)V；

輸出恒流值可調范圍：(0～300)A。

3.3   源電壓調整率：穩壓≤0.5％；負載調整率：穩壓≤1％；恒流≤2％。

3.6   整機效率：≥86％；紋波電壓：總紋波電壓Vpp≤3%。

3.7   輸出電壓：顯示準確度±1.5%；輸出電流：顯示準確度±2%。

3.8   開機輸出電壓過沖：≤2％。

3.9   絕緣電阻：輸入－輸出：≥20MΩ；輸入－機殼：≥20MΩ；輸出－機殼：≥80MΩ。

3.10   絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；

輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘。

3.11   整機過熱保護溫度閥值：(75～85)℃。

3.12   平均無故障時間：≥50000h。

3.13   外形尺寸：750(寬)×900(高)×480(深)mm；

整機重量：凈重約70kg。

3.14   散熱風道：內部散熱風道左進右出，嚴禁堵住出風口，確保整機良好工作。
